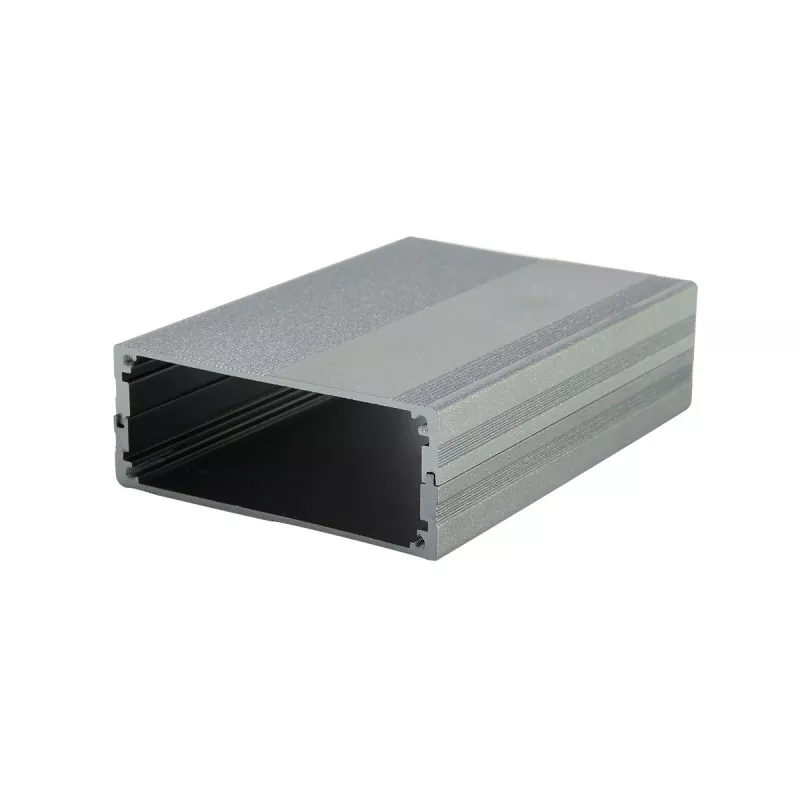

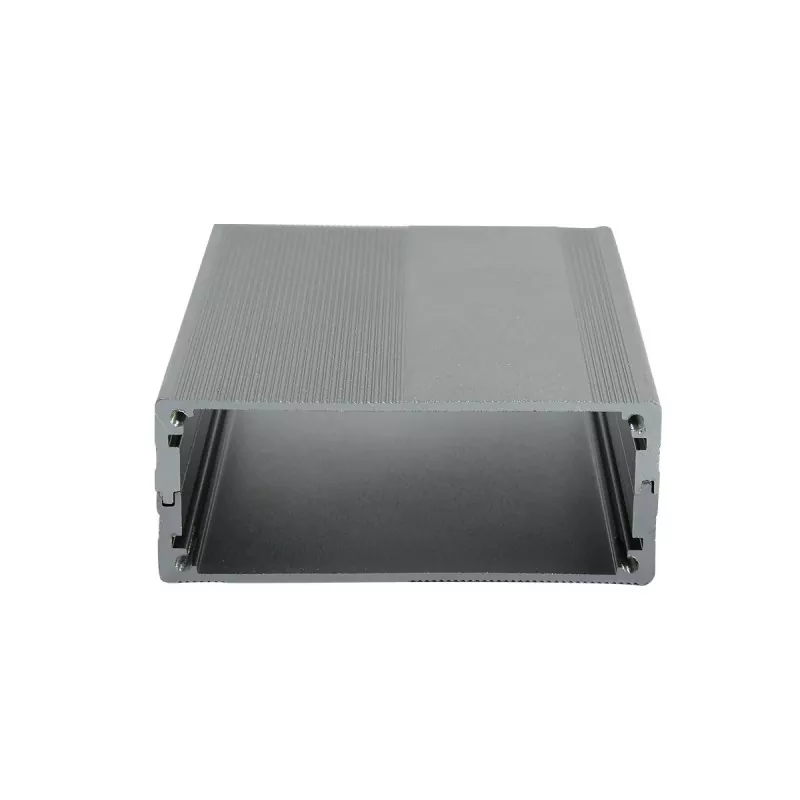

69×27mm অ্যালুমিনিয়াম মেডিকেল পাওয়ার সাপ্লাই এবং কন্ট্রোলার এনক্লোজার

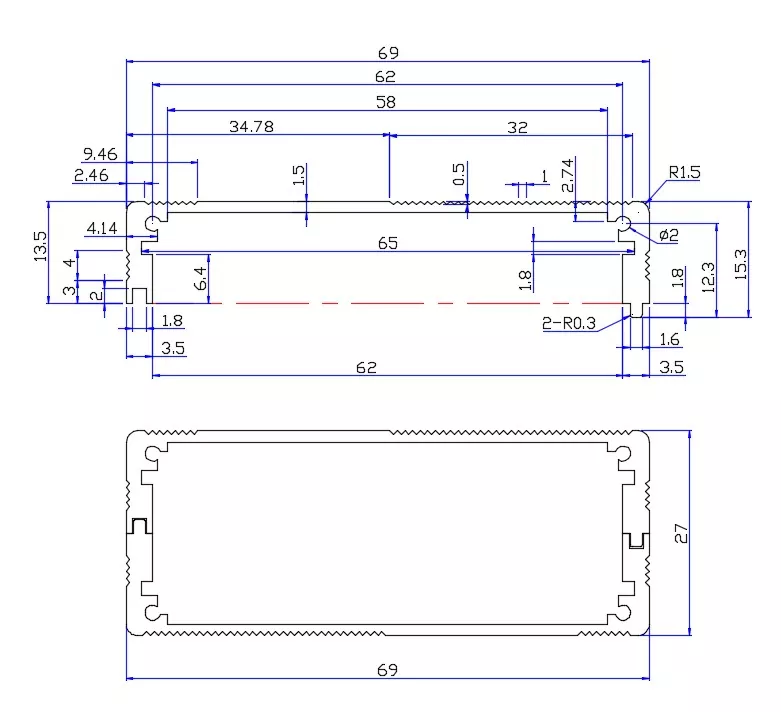

Boyuan 69×27mm অ্যালুমিনিয়াম ঘের হল একটি প্রশস্ত-বডি, মাঝারি-উচ্চতা ইলেকট্রনিক ডিভাইস হাউজিং যা অ্যালুমিনিয়াম অ্যালয় প্রোফাইল এক্সট্রুশন দ্বারা গঠিত, যার একটি বাহ্যিক ক্রস-সেকশন আকার 69mm (প্রস্থ) × 27mm (উচ্চতা) এবং দৈর্ঘ্য প্রকৃত সরঞ্জামের প্রয়োজন অনুযায়ী নির্বিচারে কাস্টমাইজ করা যেতে পারে।

69×27mm অ্যালুমিনিয়াম মেডিকেল পাওয়ার সাপ্লাই এবং কন্ট্রোলার এনক্লোজার অ্যালুমিনিয়াম প্রোফাইল এক্সট্রুশন দ্বারা গঠিত হয়, একটি নির্দিষ্ট প্রধান বডি ক্রস-সেকশন আকার সহ। এটি সরঞ্জামের প্রকৃত দৈর্ঘ্য অনুযায়ী কাটা যেতে পারে এবং চূড়ান্ত সমাবেশ শেষ প্লেট, সিএনসি মেশিনিং এবং অন্যান্য সহায়ক প্রক্রিয়াগুলির মাধ্যমে সম্পন্ন হয়। হাউজিংয়ের অভ্যন্তরটি স্ট্যান্ডার্ড সার্কিট বোর্ড কার্ড স্লট দিয়ে ডিজাইন করা হয়েছে এবং অতিরিক্ত স্ক্রু ছাড়াই PCB সরাসরি ঢোকানো এবং স্থির করা যেতে পারে।

Boyuan হার্ডওয়্যার 20 বছরেরও বেশি সময় ধরে অ্যালুমিনিয়াম ঘের এবং অ্যালুমিনিয়াম চ্যাসিস উত্পাদনের উপর দৃষ্টি নিবদ্ধ করেছে, প্রায় 10,000 বর্গ মিটার উত্পাদন কারখানার স্থান সহ, এবং গ্রাহকের অঙ্কন, নমুনা বা আকারের প্রয়োজনীয়তা অনুসারে কাস্টম অ্যালুমিনিয়াম ঘের মেশিনিং সরবরাহ করতে পারে।

মূল সুবিধা

01 | 27 মিমি উচ্চতা: গুরুতর 3 মিমি 24 মিমি থেকে বেশি

বাজারে প্রচলিত প্রশস্ত অ্যালুমিনিয়াম ঘেরের উচ্চতা বেশিরভাগই 24 মিমি। 69 × 27 মিমি উচ্চতা 27 মিমি পর্যন্ত বাড়ায় যখন 69 মিমি প্রস্থ বজায় থাকে। এই অতিরিক্ত 3 মিমি ছোট মনে হতে পারে, কিন্তু এটি একটি উল্লেখযোগ্য পার্থক্য নিয়ে আসে — 25 মিমি উচ্চতার কাছাকাছি ইলেক্ট্রোলাইটিক ক্যাপাসিটার, ছোট ট্রান্সফরমার এবং রিলেগুলির মতো উপাদানগুলিকে সামঞ্জস্য করে৷ মেডিক্যাল পাওয়ার সাপ্লাই এবং ইন্ডাস্ট্রিয়াল কন্ট্রোলারের মতো সরঞ্জামগুলির জন্য যা সামান্য লম্বা উপাদানগুলিকে মিটমাট করতে হয়, 27 মিমি হল "সোনালি উচ্চতা" কার্যকরী সম্পূর্ণতার সাথে একটি পাতলা চেহারার ভারসাম্য।

02 | মেডিকেল পাওয়ার সাপ্লাই এবং কন্ট্রোলার পরিস্থিতির জন্য উপযুক্ত

মেডিকেল পাওয়ার সাপ্লাই ঘের, মেডিকেল ডিভাইস কন্ট্রোলার, সার্কিট বোর্ড হাউজিং এবং অনুরূপ পরিস্থিতির জন্য বাজারে 69×27mm পরিপক্কভাবে প্রয়োগ করা হয়েছে। চিকিৎসা সরঞ্জামের ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য এবং তাপ অপচয়ের জন্য কঠোর প্রয়োজনীয়তা রয়েছে। অ্যালুমিনিয়াম খাদ উপাদান প্রাকৃতিক ইলেক্ট্রোম্যাগনেটিক শিল্ডিং এবং তাপ অপচয় সুবিধা প্রদান করে, এটি মেডিকেল ইলেকট্রনিক সরঞ্জামের জন্য একটি আদর্শ আবাসন পছন্দ করে তোলে।

03 | অ্যালুমিনিয়াম এক্সট্রুশন স্ট্রাকচার, নমনীয় দৈর্ঘ্য কাস্টমাইজেশন

এনক্লোজার বডি 6063-T5 এক্সট্রুড অ্যালুমিনিয়াম প্রোফাইল ব্যবহার করে, একটি নির্দিষ্ট ক্রস-সেকশন আকার সহ, এবং দৈর্ঘ্য প্রকৃত প্রয়োজনীয়তা অনুসারে নির্বিচারে কাটা যেতে পারে। একই প্রোফাইল বিভিন্ন দৈর্ঘ্যের PCB-এর সাথে খাপ খাইয়ে নিতে পারে, সিরিজ পণ্যের বিকাশকে সহজতর করে।

04 | স্ট্যান্ডার্ড পিসিবি কার্ড স্লট, দক্ষ সমাবেশ

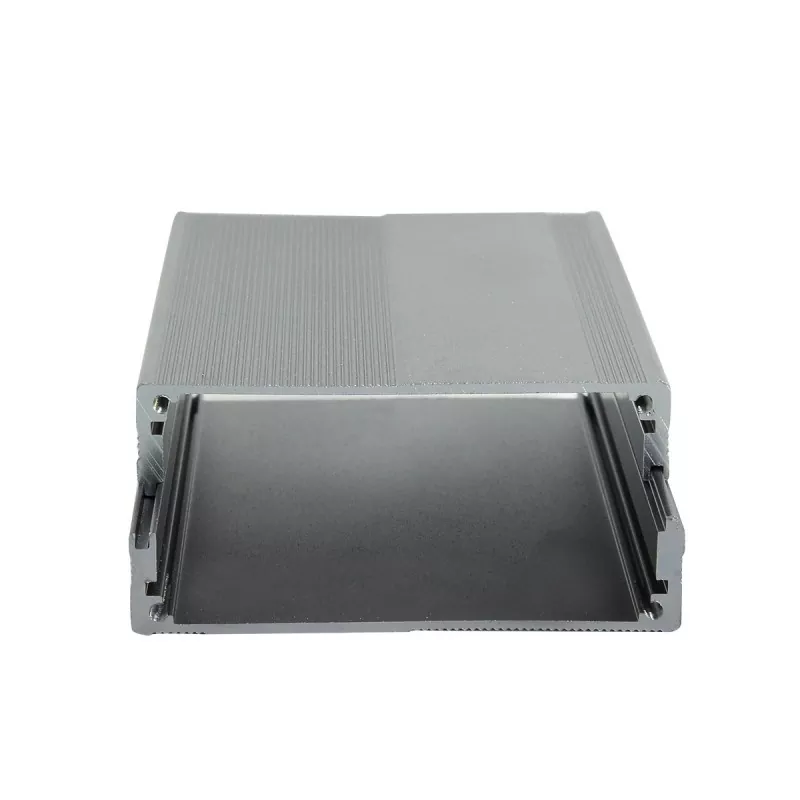

অভ্যন্তরটি সার্কিট বোর্ড কার্ড স্লটগুলির সাথে মানক-সজ্জিত, এবং অতিরিক্ত স্ক্রু ছাড়াই PCB সরাসরি ঢোকানো এবং স্থির করা যেতে পারে, যা সমাবেশের দক্ষতাকে ব্যাপকভাবে উন্নত করে।

05 | CNC যথার্থ যন্ত্র সমর্থন

সিএনসি সেকেন্ডারি মেশিনিং স্ট্যান্ডার্ড প্রোফাইলের ভিত্তিতে সঞ্চালিত হতে পারে:

• ইন্টারফেস খোলা (USB, RJ45, এভিয়েশন প্লাগ, পাওয়ার ইন্টারফেস, ইত্যাদি)
• স্ক্রু গর্ত, থ্রেডেড গর্ত, কাউন্টারবোর গর্ত
• তাপ অপচয় স্লট, বায়ুচলাচল গর্ত
• বোতামের ছিদ্র, নির্দেশক আলোর গর্ত
• পর্দার জানালা খোলা
• লোগো লেজার খোদাই, সিল্কস্ক্রিন প্রিন্টিং

06 | অ্যালুমিনিয়াম তাপ অপচয়, সরঞ্জাম জীবন প্রসারিত

অ্যালুমিনিয়াম খাদের একটি তাপ পরিবাহিতা প্রায় 200W/(m·K), যা অভ্যন্তরীণ শক্তি ডিভাইস থেকে দ্রুত তাপ সঞ্চালন করতে পারে, বিশেষ করে চিকিৎসা পাওয়ার সাপ্লাই এবং LED ড্রাইভারের মতো নির্দিষ্ট পরিমাণ তাপ উৎপাদনের সরঞ্জামগুলির জন্য উপযুক্ত।

07 | IP54 সুরক্ষা, একাধিক পরিবেশে মানিয়ে নেওয়া

69 × 27 মিমি অ্যালুমিনিয়াম ঘেরটি আইপি54 সুরক্ষা স্তরে পৌঁছাতে পারে, ডাস্টপ্রুফ এবং স্প্ল্যাশ-প্রুফ, চিকিৎসা, শিল্প, আউটডোর এবং অন্যান্য ব্যবহারের পরিস্থিতির জন্য উপযুক্ত।

08 | ইলেক্ট্রোম্যাগনেটিক শিল্ডিং, অ্যান্টি-হস্তক্ষেপ

অ্যালুমিনিয়াম খাদ নিজেই ভাল ইলেক্ট্রোম্যাগনেটিক শিল্ডিং কর্মক্ষমতা আছে, কার্যকরভাবে নির্ভুল সার্কিট প্রভাবিত থেকে বহিরাগত ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ প্রতিরোধ করে।

প্রযুক্তিগত বিশেষ উল্লেখ

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি

1. মেডিকেল পাওয়ার সাপ্লাই এবং মেডিকেল ডিভাইস কন্ট্রোলার

এটি 69×27 মিমি এর জন্য সবচেয়ে মূল এবং পার্থক্যযুক্ত অ্যাপ্লিকেশন দিক।

69×27mm মেডিকেল পাওয়ার সাপ্লাই এবং কন্ট্রোলারের জন্য একটি পরিপক্ক হাউজিং স্পেসিফিকেশন হিসাবে বাজার-যাচাই করা হয়েছে। মেডিকেল পাওয়ার সাপ্লাই সাধারণত ফিল্টার ক্যাপাসিটার (উচ্চতা 25 মিমি পর্যন্ত পৌঁছাতে পারে), ট্রান্সফরমার এবং হিট সিঙ্কগুলিকে মিটমাট করতে হয়। 27 মিমি উচ্চতা 24 মিমি থেকে বেশি মাউন্ট করার জায়গা প্রদান করে। অ্যালুমিনিয়াম খাদ আবাসন ভাল ইলেক্ট্রোম্যাগনেটিক শিল্ডিং পারফরম্যান্স প্রদান করে, চিকিৎসা সরঞ্জামের EMC প্রয়োজনীয়তা পূরণ করে, যখন অ্যালুমিনিয়াম উপাদান পরিষ্কার এবং জীবাণুমুক্ত করা সহজ, চিকিৎসা সরঞ্জামের স্বাস্থ্যবিধি মান মেনে চলে।

প্রযোজ্য পণ্য: মেডিকেল সুইচিং পাওয়ার সাপ্লাই, মেডিকেল ডিভাইস কন্ট্রোল বোর্ড, মনিটর মডিউল, টেস্টিং ইন্সট্রুমেন্ট হাউজিং।

2. শিল্প শক্তি মডিউল এবং LED ড্রাইভার

69×27mm অ্যালুমিনিয়াম মেডিকেল পাওয়ার সাপ্লাই এবং কন্ট্রোলার এনক্লোজার পাওয়ার মডিউল এবং LED ড্রাইভার ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। পাওয়ার মডিউলগুলির পাওয়ার ডিভাইস এবং একাধিক ইন্টারফেস মিটমাট করার জন্য একটি বিস্তৃত PCB বিন্যাস প্রয়োজন। 69 মিমি প্রস্থ যথেষ্ট রাউটিং স্থান প্রদান করে; 27 মিমি উচ্চতা ইলেক্ট্রোলাইটিক ক্যাপাসিটার এবং তাপ সিঙ্ক মিটমাট করতে পারে। অ্যালুমিনিয়াম অ্যালয় ঘেরটি পাওয়ার ডিভাইসগুলিকে দক্ষতার সাথে তাপ নষ্ট করতে সাহায্য করে, পাওয়ার সাপ্লাই পরিষেবা জীবনকে প্রসারিত করে।

প্রযোজ্য পণ্য: স্যুইচিং পাওয়ার সাপ্লাই মডিউল, এলইডি ড্রাইভার পাওয়ার সাপ্লাই, ইন্ডাস্ট্রিয়াল পাওয়ার অ্যাডাপ্টার, ডিসি-ডিসি কনভার্টার।

3. জিপিএস মডিউল এবং পজিশনিং ট্র্যাকিং সরঞ্জাম

69×27mm প্রায়ই জিপিএস মডিউল এবং পজিশনিং ট্র্যাকিং সরঞ্জাম ঘেরের জন্য ব্যবহৃত হয়। জিপিএস ডিভাইসে জিপিএস চিপ, কমিউনিকেশন মডিউল, অ্যান্টেনা এবং ব্যাটারি থাকতে হবে। 69 মিমি প্রস্থ যথেষ্ট PCB স্থান প্রদান করে, এবং 27 মিমি পুরুত্ব উচ্চ-ক্ষমতা ব্যাটারি মিটমাট করতে পারে।

প্রযোজ্য পণ্য: GPS/GPRS মডিউল, গাড়ির GPS ট্র্যাকার, সম্পদ পজিশনিং ডিভাইস, আউটডোর পজিশনিং মডিউল।

4. যন্ত্র এবং শিল্প নিয়ন্ত্রণ

অ্যালুমিনিয়াম এক্সট্রুশন ঘেরগুলি যন্ত্র এবং মিটার, ইলেকট্রনিক্স, যোগাযোগ, অটোমেশন, শিল্প নিয়ন্ত্রণ এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। 69×27mm এর ওয়াইড-বডি মাঝারি-উচ্চতার ডিজাইন উভয়ই ইন্সট্রুমেন্ট পণ্যের বড়-স্ক্রীন ডিসপ্লের চাহিদা পূরণ করে এবং কন্ট্রোল সার্কিট এবং পাওয়ার মডিউলগুলিকে মিটমাট করার জন্য যথেষ্ট অভ্যন্তরীণ স্থান প্রদান করে।

প্রযোজ্য পণ্য: যন্ত্র এবং মিটার ঘের, শিল্প নিয়ন্ত্রক, পিএলসি মডিউল, ডেটা অধিগ্রহণ মডিউল, অটোমেশন নিয়ন্ত্রণ সরঞ্জাম।

5. শিল্ডিং বক্স এবং বিরোধী হস্তক্ষেপ অ্যাপ্লিকেশন

অ্যালুমিনিয়াম খাদ উপাদানের ইলেক্ট্রোম্যাগনেটিক শিল্ডিং পারফরম্যান্স 69×27 মিমি নির্ভুল সার্কিট শিল্ডিং বাক্সের জন্য একটি আদর্শ পছন্দ করে তোলে। যথেষ্ট 27 মিমি অভ্যন্তরীণ স্থান জটিল সার্কিট সিস্টেমগুলিকে মিটমাট করতে পারে, কার্যকরভাবে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ প্রতিরোধ করে।

প্রযোজ্য পণ্য: ইলেকট্রনিক শিল্ডিং বক্স, অ্যান্টি-হস্তক্ষেপ ডিভাইস ঘের, উচ্চ-ফ্রিকোয়েন্সি মডিউল শিল্ডিং, নির্ভুল সার্কিট সুরক্ষা বাক্স।

69×27mm বনাম 69×24mm: কিভাবে চয়ন করবেন?

সহজ কথায়: আপনার ডিভাইসে যদি 25 মিমি, ছোট ট্রান্সফরমার, বা রিলেগুলির কাছাকাছি ইলেক্ট্রোলাইটিক ক্যাপাসিটার মিটমাট করতে হয়, তাহলে 69 × 27 মিমি বেছে নিন; যদি এটি শুধুমাত্র একটি পাতলা নিয়ন্ত্রণ বোর্ড বা ডিজিটাল যন্ত্র হয়, 69×24mm যথেষ্ট।

কাস্টমাইজযোগ্য বিষয়বস্তু

কর্মশালা শো

FAQ

1. 69×27mm এবং 69×24mm এর মধ্যে পার্থক্য কী?

27 মিমি 24 মিমি থেকে 3 মিমি লম্বা, আরও যথেষ্ট অভ্যন্তরীণ স্থান সহ, 25 মিমি উচ্চতার কাছাকাছি ইলেক্ট্রোলাইটিক ক্যাপাসিটর, ছোট ট্রান্সফরমার এবং রিলেগুলির মতো উপাদানগুলিকে সামঞ্জস্য করে। 69 × 27 মিমি চিকিৎসা পাওয়ার সাপ্লাই এবং কন্ট্রোলারের মতো সরঞ্জামগুলির জন্য আরও উপযুক্ত যা সামান্য লম্বা উপাদানগুলির প্রয়োজন।

2. চিকিৎসা শক্তি সরবরাহের জন্য 69×27mm কি উপযুক্ত?

খুব উপযুক্ত. 69 × 27 মিমি অ্যালুমিনিয়াম মেডিকেল পাওয়ার সাপ্লাই এবং কন্ট্রোলার এনক্লোজার মেডিকেল পাওয়ার সাপ্লাই এবং কন্ট্রোলারের জন্য একটি পরিপক্ক হাউজিং স্পেসিফিকেশন হিসাবে বাজার-যাচাই করা হয়েছে। অ্যালুমিনিয়াম খাদ উপাদান ভাল ইলেক্ট্রোম্যাগনেটিক শিল্ডিং এবং তাপ অপচয় কর্মক্ষমতা প্রদান করে।

3. এই আকার ইলেক্ট্রোলাইটিক ক্যাপাসিটার মিটমাট করা যাবে?

হ্যাঁ। সাধারণ ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলি সাধারণত 22-25 মিমি উচ্চতার হয় এবং 27 মিমি অভ্যন্তরীণ উচ্চতা তাদের সম্পূর্ণরূপে মিটমাট করতে পারে। আপনার উপাদান মাত্রা অনুযায়ী নির্দিষ্ট নিশ্চিতকরণ প্রয়োজন.

4. ঘেরের দৈর্ঘ্য কি 69×27mm?

নং 69 × 27 মিমি ক্রস-সেকশন আকার (প্রস্থ × উচ্চতা) বোঝায়। দৈর্ঘ্য প্রয়োজনীয়তা অনুযায়ী নির্বিচারে কাটা যাবে.

5. পর্দা উইন্ডো খোলার মেশিন করা যাবে?

হ্যাঁ। এলইডি ডিজিটাল টিউব উইন্ডো, এলসিডি লিকুইড ক্রিস্টাল স্ক্রিন উইন্ডো, ইন্ডিকেটর লাইট হোল ইত্যাদি মেশিন করা যায়।

6. Boyuan হার্ডওয়্যার একটি কারখানা বা একটি ব্যবসায়ী?

হুইঝোতে প্রায় 10,000 বর্গ মিটার কারখানার জায়গা সহ একজন প্রস্তুতকারক, 20 বছরের বেশি অ্যালুমিনিয়াম ঘের তৈরির অভিজ্ঞতা এবং অঙ্কন থেকে কাস্টম মেশিনিংয়ের জন্য সমর্থন।
