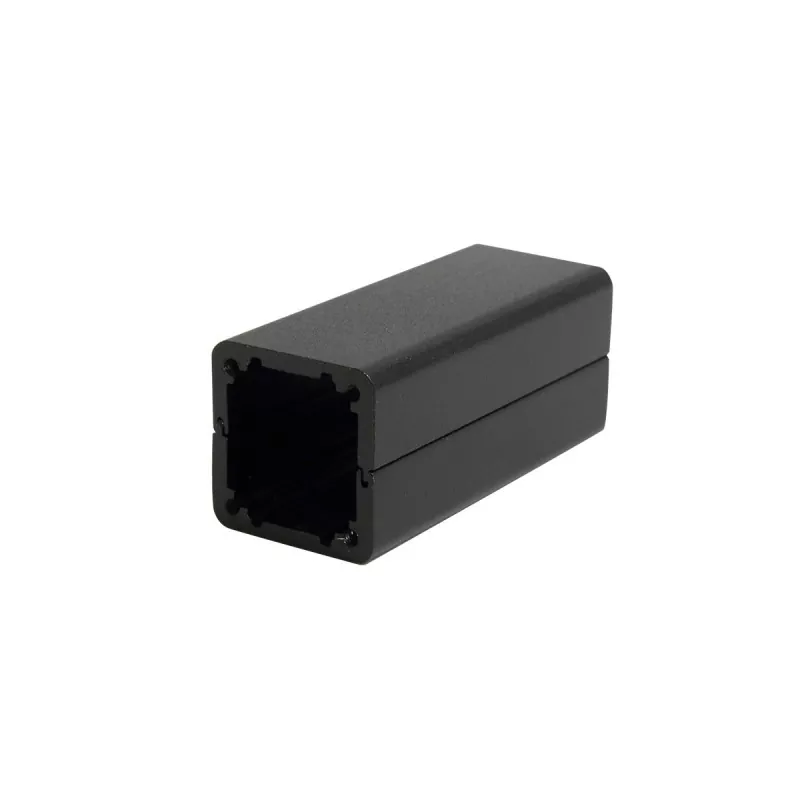

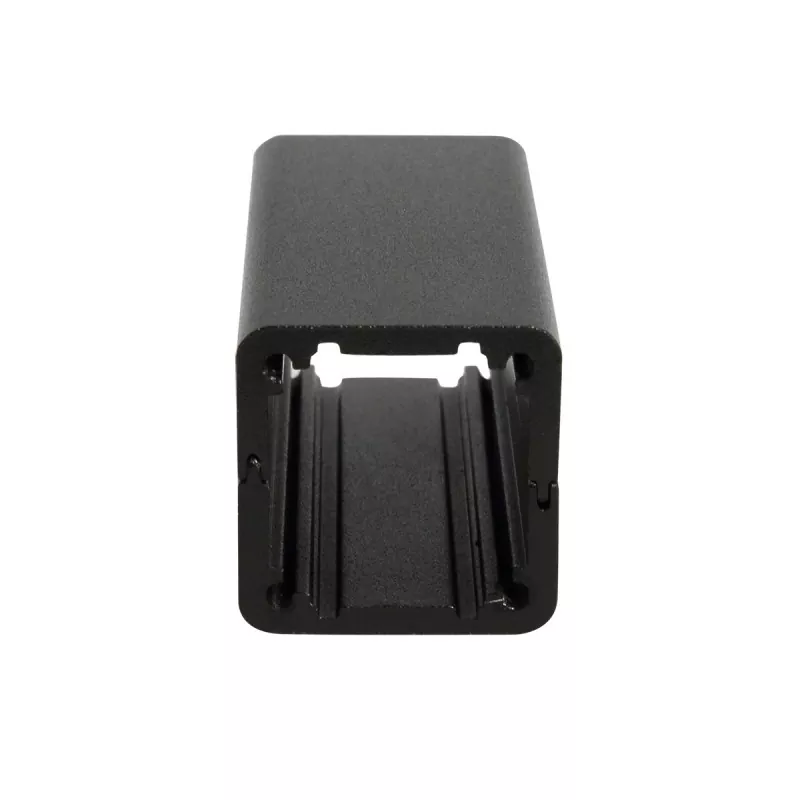

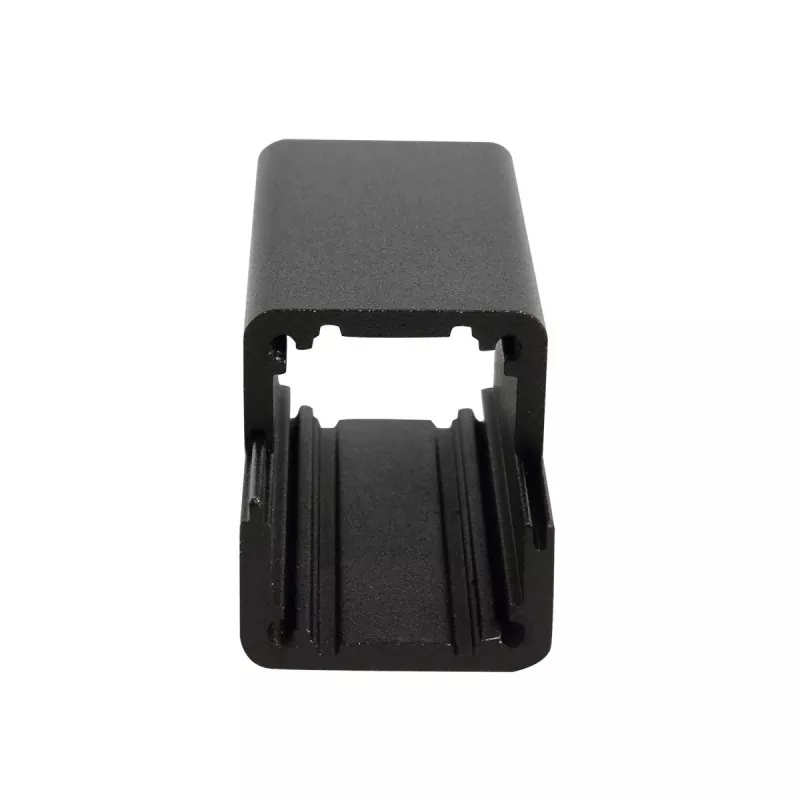

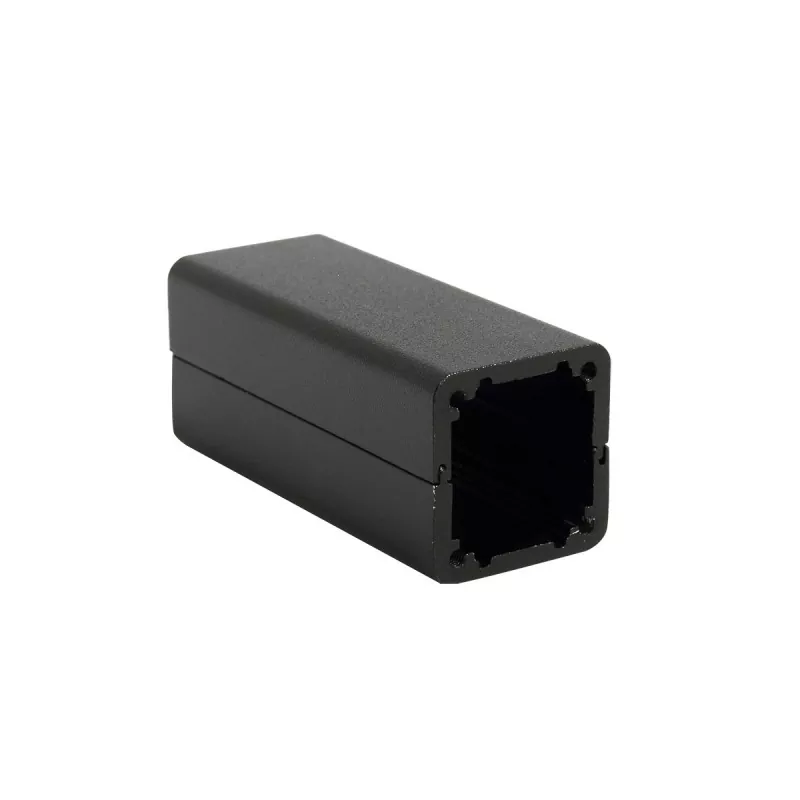

অপটোইলেক্ট্রনিক ডিভাইসের জন্য 25×25mm কমপ্যাক্ট অ্যালুমিনিয়াম ইলেকট্রনিক ঘের

প্লাস্টিকের হাউজিংয়ের তুলনায়, অ্যালুমিনিয়াম খাদ ঘেরগুলি উচ্চতর কাঠামোগত শক্তি এবং একটি প্রিমিয়াম ধাতব ফিনিস অফার করে। অতিরিক্তভাবে, CNC মেশিনিং ইন্টারফেস কাটআউট, মাউন্টিং হোল, থ্রেডেড হোল এবং স্লটের মতো বৈশিষ্ট্যগুলির কাস্টমাইজেশনের অনুমতি দেয়। কমপ্যাক্ট 25 × 25 মিমি প্রোফাইল পিসিবি কন্ট্রোল মডিউল, কমিউনিকেশন মডিউল, সেন্সর, ডেটা অধিগ্রহণ ডিভাইস, আইওটি টার্মিনাল, ছোট কন্ট্রোলার এবং ইলেকট্রনিক যন্ত্রের মতো পণ্যগুলির জন্য বিশেষভাবে উপযুক্ত।

মূল পণ্যের সুবিধা

01 কমপ্যাক্ট স্ট্রাকচার

25×25mm ক্রস-সেকশনটি কঠোর আকারের সীমাবদ্ধতা সহ ইলেকট্রনিক পণ্যগুলির জন্য আদর্শ।

পিসিবি, সার্কিট মডিউল বা ছোট ইলেকট্রনিক উপাদান হাউজিং ডিভাইসগুলির জন্য, এই কমপ্যাক্ট অ্যালুমিনিয়াম ঘেরটি পণ্যের সামগ্রিক পদচিহ্নকে কমিয়ে আনতে সাহায্য করে।

02 এক্সট্রুড অ্যালুমিনিয়াম প্রোফাইল নির্মাণ

অ্যালুমিনিয়াম অ্যালয় প্রোফাইল এক্সট্রুশনের মাধ্যমে ঘেরের মূল অংশটি গঠিত হয়।

যদিও ক্রস-বিভাগীয় মাত্রা স্থির থাকে, নির্দিষ্ট পণ্যের প্রয়োজনীয়তা পূরণের জন্য দৈর্ঘ্য কাটা যেতে পারে, একটি একক ঘেরের স্পেসিফিকেশন PCB এবং বিভিন্ন দৈর্ঘ্যের ইলেকট্রনিক মডিউলগুলিকে মিটমাট করার অনুমতি দেয়।

এই কাঠামোটি ইলেকট্রনিক পণ্য লাইনের জন্য বিশেষভাবে উপযুক্ত যার জন্য সিরিজ-ভিত্তিক বিকাশ প্রয়োজন।

03 PCB মাউন্ট করার জন্য উপযুক্ত

পিসিবি এবং অন্যান্য ইলেকট্রনিক উপাদানগুলিকে সুরক্ষিত করতে অভ্যন্তরীণ মাউন্টিং স্লট বা সমর্থন কাঠামোর সাথে ঘেরটি ডিজাইন করা যেতে পারে।

এই নকশাটি অভ্যন্তরীণ মাউন্টিং ব্যবস্থাকে সহজ করে এবং PCB এবং ঘেরের মধ্যে একটি স্থিতিশীল ফিট নিশ্চিত করে।

04 CNC কাস্টমাইজেশন সমর্থন করে

স্ট্যান্ডার্ড প্রোফাইল শুধুমাত্র শুরু বিন্দু.

বয়ুয়ান হার্ডওয়্যার গ্রাহকের আঁকার উপর ভিত্তি করে 25×25 মিমি অ্যালুমিনিয়াম ঘেরের জন্য CNC মেশিনিং পরিষেবা সরবরাহ করে, যার মধ্যে রয়েছে:

• ইন্টারফেস কাটআউট
• স্ক্রু গর্ত
• থ্রেডেড গর্ত
• পজিশনিং গর্ত
• খাঁজ
• ধাপ
• কাউন্টারবোরস
• চেম্ফারস
• অন্যান্য কাস্টম বৈশিষ্ট্য

05 কাস্টমাইজযোগ্য দৈর্ঘ্য

25×25mm ক্রস-বিভাগীয় স্পেসিফিকেশন সংজ্ঞায়িত করে, ডিভাইসের প্রকৃত মাত্রার সাথে মেলে পণ্যের দৈর্ঘ্য কাটা যেতে পারে। অতএব, এটি প্রতিটি নির্দিষ্ট দৈর্ঘ্যের জন্য আবাসন কাঠামোর পুনর্নবীকরণের প্রয়োজন ছাড়াই বিভিন্ন দৈর্ঘ্যের PCB এবং ইলেকট্রনিক মডিউলগুলির জন্য ব্যবহার করা যেতে পারে।

নির্দিষ্ট machinable দৈর্ঘ্য উপাদান, পৃষ্ঠ ফিনিস, এবং পণ্য প্রয়োজনীয়তা উপর ভিত্তি করে নির্ধারিত হয়.

06 মেটাল হাউজিং: ভারসাম্যপূর্ণ কাঠামো এবং নান্দনিকতা

অ্যালুমিনিয়াম খাদ একটি প্রাকৃতিক ধাতব টেক্সচার বজায় রাখার সময় হালকা বৈশিষ্ট্য এবং চমৎকার কাঠামোগত অখণ্ডতা প্রদান করে।

সারফেস ট্রিটমেন্ট যেমন ব্রাশিং, স্যান্ডব্লাস্টিং এবং অ্যানোডাইজিং বিভিন্ন ভিজ্যুয়াল ইফেক্টের জন্য অনুমতি দেয়, ছোট ইলেকট্রনিক ডিভাইসগুলিকে পেশাদার চেহারা দেয়।

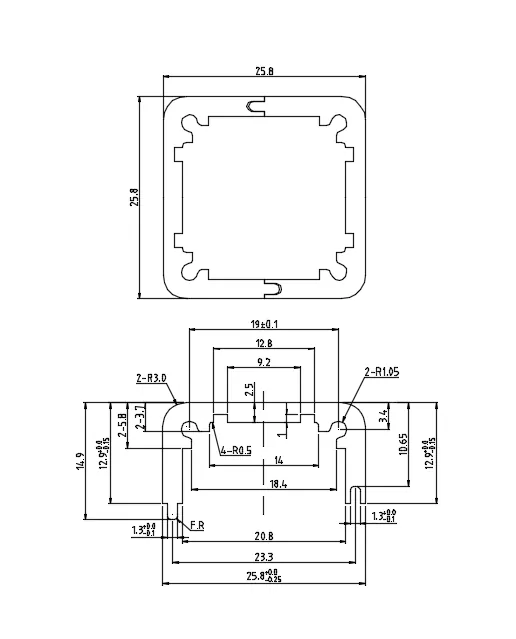

প্রযুক্তিগত বিশেষ উল্লেখ

দ্রষ্টব্য: নির্দিষ্ট উপাদান গ্রেড, প্রাচীর বেধ, দৈর্ঘ্য পরিসীমা, মাত্রিক সহনশীলতা, এবং পৃষ্ঠ ফিনিস রং প্রকৃত পণ্য অঙ্কন এবং অর্ডার প্রয়োজনীয়তা সাপেক্ষে.

উপযুক্ত অ্যাপ্লিকেশন

25×25mm প্রোফাইল হল একটি কমপ্যাক্ট অ্যালুমিনিয়াম হাউজিং স্পেসিফিকেশন, এটিকে বড় যন্ত্রপাতির চ্যাসিসের পরিবর্তে ছোট ইলেকট্রনিক মডিউল এবং PCB-ভিত্তিক পণ্যের জন্য আদর্শ করে তোলে।

1. PCB ইলেকট্রনিক মডিউল

এটি 25×25mm অ্যালুমিনিয়াম হাউজিংয়ের জন্য একটি সাধারণ অ্যাপ্লিকেশন।

এর জন্য উপযুক্ত:

• পিসিবি নিয়ন্ত্রণ মডিউল
• ডেটা অধিগ্রহণ মডিউল
• নিয়ন্ত্রণ সার্কিট মডিউল
• ছোট ইলেকট্রনিক কন্ট্রোলার
• এমবেডেড ইলেকট্রনিক মডিউল

অ্যালুমিনিয়াম প্রোফাইল বডিটি PCB দৈর্ঘ্যের সাথে মেলে এবং তারপরে শেষ ক্যাপগুলি ব্যবহার করে আবদ্ধ করা যেতে পারে।

2. IoT ডিভাইস

ছোট আইওটি টার্মিনাল এবং যোগাযোগ মডিউলগুলির জন্য উপযুক্ত, যেমন:

• আইওটি নিয়ন্ত্রণ মডিউল
• ডেটা অধিগ্রহণ টার্মিনাল
• বেতার যোগাযোগ মডিউল
• দূরবর্তী পর্যবেক্ষণ মডিউল
• স্মার্ট সেন্সর নোড

কমপ্যাক্ট 25 × 25 মিমি কাঠামো ক্ষুদ্রাকৃতির ডিভাইসগুলির নকশাকে সহজতর করে।

3. যোগাযোগ মডিউল

যদি ছোট যোগাযোগ মডিউলগুলির জন্য একটি স্বতন্ত্র প্রতিরক্ষামূলক হাউজিং প্রয়োজন হয়, 25×25 মিমি অ্যালুমিনিয়াম হাউজিং একটি কমপ্যাক্ট সমাধান হিসাবে কাজ করে।

মডিউল এর ইন্টারফেস এবং মাউন্ট প্রয়োজনীয়তা মিটমাট করার জন্য CNC মেশিনিং করা যেতে পারে। উদাহরণ অন্তর্ভুক্ত:

• যোগাযোগ মডিউল
• সংকেত রূপান্তর মডিউল
• ডেটা ট্রান্সমিশন মডিউল
• ছোট আকারের নেটওয়ার্ক মডিউল
• বেতার যোগাযোগ টার্মিনাল

4. সেন্সর এবং সনাক্তকরণ মডিউল

কমপ্যাক্ট 25×25mm হাউজিং ছোট আকারের ইউনিটগুলির জন্য উপযুক্ত যেমন:

• শিল্প সেন্সর মডিউল
• ডেটা অধিগ্রহণ মডিউল
• পরিমাপ মডিউল
• ইলেকট্রনিক সনাক্তকরণ মডিউল
• এনভায়রনমেন্টাল মনিটরিং মডিউল

চূড়ান্ত মাত্রা অভ্যন্তরীণ PCB এবং ইলেকট্রনিক উপাদানের আকারের উপর নির্ভর করে।

5. শিল্প নিয়ন্ত্রণ মডিউল

ছোট শিল্প নিয়ন্ত্রণ এবং অটোমেশন ইলেকট্রনিক মডিউলগুলির জন্য উপযুক্ত, যেমন:

• নিয়ন্ত্রণ মডিউল
• I/O মডিউল
• সংকেত রূপান্তর মডিউল
• ডেটা অধিগ্রহণ মডিউল
• ছোট কন্ট্রোলার

অভ্যন্তরীণ সরঞ্জাম ইনস্টলেশনের জন্য, মাউন্ট গর্ত বা অন্যান্য কাঠামোগত বৈশিষ্ট্য নির্দিষ্ট ইনস্টলেশন অবস্থান অনুযায়ী মেশিন করা যেতে পারে।

কাস্টমাইজেশন বিকল্প

সারফেস ট্রিটমেন্ট

অ্যানোডাইজিং

অ্যানোডাইজিং অ্যালুমিনিয়াম হাউজিংয়ের জন্য একটি সাধারণ পৃষ্ঠ চিকিত্সা; এটি বিভিন্ন রঙের সমাপ্তির অনুমতি দেওয়ার সময় পৃষ্ঠের চেহারা এবং বৈশিষ্ট্যগুলিকে পরিবর্তন করে।

স্যান্ডব্লাস্টিং

স্যান্ডব্লাস্টিং অ্যালুমিনিয়াম পৃষ্ঠে একটি অভিন্ন ম্যাট টেক্সচার তৈরি করে, এটি শিল্প ইলেকট্রনিক সরঞ্জাম এবং যন্ত্র আবাসনের জন্য আদর্শ করে তোলে।

মাজা শেষ

ব্রাশিং একটি নিয়মিত ধাতব শস্য তৈরি করে, অ্যালুমিনিয়াম খাদের স্বতন্ত্র ধাতব চেহারা এবং অনুভূতি সংরক্ষণ করে।

লেজার খোদাই

অ্যালুমিনিয়াম হাউজিং পৃষ্ঠে নিম্নলিখিতগুলি খোদাই করা যেতে পারে:

• লোগো
• পণ্য মডেল
• ইন্টারফেস লেবেল
• সিরিয়াল নম্বর
• পাঠ্য এবং গ্রাফিক্স

স্ক্রিন প্রিন্টিং

বহু রঙের লোগো, পাঠ্য এবং কার্যকরী চিহ্নগুলির জন্য উপযুক্ত।

পেশাদার কাস্টম অ্যালুমিনিয়াম হাউজিং ফ্যাব্রিকেশন

আমরা শুধুমাত্র অপ্টোইলেক্ট্রনিক ডিভাইসের জন্য স্ট্যান্ডার্ড 25×25mm কমপ্যাক্ট অ্যালুমিনিয়াম ইলেকট্রনিক এনক্লোসার তৈরি করি না কিন্তু আপনার পণ্যের নির্দিষ্ট কাঠামোর উপর ভিত্তি করে কাস্টমাইজেশনও অফার করি।

সহজভাবে আমাদের প্রদান করুন:

• 2D অঙ্কন
• 3D মডেল
• শারীরিক নমুনা
• পণ্যের মাত্রা

তারপরে আমরা আপনার নির্দিষ্ট পণ্যের চাহিদার উপর ভিত্তি করে উত্পাদন প্রয়োজনীয়তাগুলি মূল্যায়ন করব।

অ-মানক প্রয়োজনীয়তার জন্য CNC মেশিনিং

শুধুমাত্র স্ট্যান্ডার্ড 25×25mm প্রোফাইল দ্বারা মিটমাট করা যাবে না এমন পণ্যগুলির জন্য, পরবর্তী CNC মেশিনিংয়ের মাধ্যমে কাস্টমাইজেশন অর্জন করা যেতে পারে।

বৈশিষ্ট্য যেমন:

• ইন্টারফেস কাটআউট
• মাউন্ট গর্ত
• থ্রেডেড গর্ত
• খাঁজ
• ধাপ
• লোগো

... সব গ্রাহক অঙ্কন অনুযায়ী মেশিন করা যেতে পারে.

পণ্য নির্বাচন গাইড

যদি আপনার PCB প্রস্থ 25mm কাছাকাছি হয়

প্রথমে 25×25mm স্পেসিফিকেশন বিবেচনা করুন, তারপর PCB বেধ, মাউন্টিং পদ্ধতি এবং অভ্যন্তরীণ উপাদানগুলির উচ্চতার উপর ভিত্তি করে কাঠামোগত ফিট যাচাই করুন।

যদি PCB দৈর্ঘ্য পরিবর্তিত হয়

একটি ভিন্ন স্পেসিফিকেশন স্যুইচ করার কোন প্রয়োজন নেই; অ্যালুমিনিয়াম প্রোফাইল প্রয়োজনীয় দৈর্ঘ্য কাটা যাবে.

ইন্টারফেস ইনস্টলেশন প্রয়োজন হলে

CNC কাটআউট প্রধান প্রোফাইল বডি বা শেষ প্লেট যোগ করা যেতে পারে.

সাধারণ উদাহরণগুলির মধ্যে রয়েছে USB পোর্ট, RJ45 জ্যাক, পাওয়ার সংযোগকারী, অন্যান্য সংযোগকারী, নির্দেশক আলো ইত্যাদি।

যদি PCB ইনস্টলেশনের প্রয়োজন হয়

অভ্যন্তরীণ স্লট, মাউন্টিং হোল বা অন্যান্য ফিক্সিং পদ্ধতি PCB ডিজাইনের উপর ভিত্তি করে নির্ধারণ করা যেতে পারে।

যদি 25×25mm খুব ছোট হয়

আপনি PCB মাত্রার উপর ভিত্তি করে একটি বড় অ্যালুমিনিয়াম প্রোফাইল স্পেসিফিকেশন নির্বাচন করতে পারেন বা একটি কাস্টম (অ-মানক) ঘের নকশা বেছে নিতে পারেন।

সার্টিফিকেশন এবং সম্মতি

Boyuan আন্তর্জাতিক মান পূরণের জন্য প্রতিশ্রুতিবদ্ধ, পরিবেশগত, এবং নিরাপত্তা মান. আমাদের অ্যালুমিনিয়াম ইলেকট্রনিক ঘেরগুলি কঠোর মান নিয়ন্ত্রণের অধীনে তৈরি করা হয় এবং প্রাসঙ্গিক শিল্প প্রবিধান মেনে চলে।

উপলব্ধ সার্টিফিকেশন:

• SGS রিপোর্ট  – SGS দ্বারা জারি করা তৃতীয় পক্ষের পরিদর্শন এবং পরীক্ষার রিপোর্ট, পণ্যের গুণমান এবং স্পেসিফিকেশন যাচাই করে।
• SVHC কমপ্লায়েন্স রিপোর্ট - EU REACH SVHC (খুব উচ্চ উদ্বেগের পদার্থ) প্রয়োজনীয়তার সাথে সম্মতি নিশ্চিত করে।

দ্রষ্টব্য: শংসাপত্রের অনুলিপি অনুরোধের ভিত্তিতে উপলব্ধ। সর্বশেষ বৈধ সংস্করণের জন্য আমাদের সাথে যোগাযোগ করুন.

কর্মশালা শো

FAQ

1. অপটোইলেক্ট্রনিক ডিভাইসের জন্য 25×25 মিমি কমপ্যাক্ট অ্যালুমিনিয়াম ইলেকট্রনিক এনক্লোসার কোন পণ্যের জন্য উপযুক্ত?

25×25mm মডেল হল একটি কমপ্যাক্ট অ্যালুমিনিয়াম ঘের যা ছোট PCB, কমিউনিকেশন মডিউল, IoT মডিউল, সেন্সর, ডেটা অধিগ্রহণ মডিউল, কন্ট্রোল মডিউল এবং অন্যান্য ছোট ইলেকট্রনিক ডিভাইসের জন্য উপযুক্ত।

2. 25×25mm কি ঘেরের দৈর্ঘ্যকে বোঝায়?

নং 25×25mm সাধারণত ঘেরের ক্রস-বিভাগীয় মাত্রা বোঝায়। পণ্যের দৈর্ঘ্য প্রকৃত ডিভাইস এবং PCB আকার অনুসারে কাটা যেতে পারে।

3. 25 × 25 মিমি অ্যালুমিনিয়াম ঘেরের দৈর্ঘ্য কাস্টমাইজ করা যেতে পারে?

হ্যাঁ। অ্যালুমিনিয়াম প্রোফাইল ঘের দৈর্ঘ্য পণ্য প্রয়োজনীয়তা অনুযায়ী কাটা যাবে; নির্দিষ্ট দৈর্ঘ্য উপাদান, পৃষ্ঠ চিকিত্সা, এবং পণ্য গঠন উপর ভিত্তি করে নিশ্চিত করা হয়.

4. গর্ত অ্যালুমিনিয়াম ঘের মধ্যে machined করা যাবে?

হ্যাঁ। Boyuan হার্ডওয়্যার গ্রাহক অঙ্কন উপর ভিত্তি করে CNC কাটিং, ড্রিলিং, ট্যাপিং, কাউন্টারবোরিং, চ্যামফারিং এবং অন্যান্য মেশিনিং প্রক্রিয়া সম্পাদন করতে পারে।

5. ইউএসবি এবং আরজে 45 এর মত ইন্টারফেসের কাটআউট কি মেশিন করা যায়?

হ্যাঁ। CNC মেশিনিং গ্রাহক অঙ্কন উপর ভিত্তি করে নির্দিষ্ট ইন্টারফেস অবস্থানের জন্য সঞ্চালিত করা যেতে পারে. সম্ভাব্যতা ইন্টারফেসের মাত্রা এবং ঘের কাঠামোর উপর নির্ভর করে।

6. একটি PCB ইনস্টল করা যাবে?

হ্যাঁ। মাউন্টিং স্ট্রাকচারগুলি PCB মাত্রা এবং ইনস্টলেশন পদ্ধতি মিটমাট করার জন্য ডিজাইন করা যেতে পারে। অ্যালুমিনিয়াম প্রোফাইল ইলেকট্রনিক ঘেরগুলি সাধারণত হাউজিং PCB এবং ইলেকট্রনিক মডিউলগুলির জন্য ব্যবহৃত হয়।

7. শেষ প্লেট কাস্টমাইজ করা যাবে?

হ্যাঁ। মাত্রা, গর্ত বসানো, এবং শেষ প্লেট গঠন পণ্য প্রয়োজনীয়তা অনুযায়ী মেশিন করা যেতে পারে.

8. একটি লোগো যোগ করা যেতে পারে?

হ্যাঁ। লোগো প্রয়োগের পদ্ধতি যেমন লেজার খোদাই বা স্ক্রিন প্রিন্টিং পণ্যের প্রয়োজনীয়তার উপর ভিত্তি করে নির্বাচন করা যেতে পারে।

9. বিভিন্ন রং নির্বাচন করা যেতে পারে?

রঙ নির্দিষ্ট পৃষ্ঠ চিকিত্সা পরিকল্পনা উপর ভিত্তি করে নির্ধারণ করা যেতে পারে। অ্যালুমিনিয়াম ঘেরগুলি অ্যানোডাইজিংয়ের মতো প্রক্রিয়াগুলির মাধ্যমে বিভিন্ন চাক্ষুষ প্রভাব অর্জন করতে পারে।

10. যদি 25×25mm সাইজ আমার PCB-এর সাথে মানানসই না হয়?

আপনি আমাদের আপনার PCB মাত্রা, পণ্য গঠন, বা 3D মডেল পাঠাতে পারেন। Boyuan হার্ডওয়্যার প্রকৃত মাত্রার উপর ভিত্তি করে 25×25mm স্পেসিফিকেশন উপযুক্ত কিনা তা নির্ধারণ করতে সাহায্য করতে পারে, অথবা আমরা অন্যান্য অ্যালুমিনিয়াম প্রোফাইল স্পেসিফিকেশন বা কাস্টম মেশিনিং প্রদান করতে পারি।

কেন Boyuan চয়ন?

ইলেকট্রনিক ডিভাইস প্রস্তুতকারকদের জন্য, এটা অত্যন্ত গুরুত্বপূর্ণ যে সরবরাহকারী প্রয়োজনীয় যন্ত্রগুলি পরিচালনা করতে পারে - যেমন দৈর্ঘ্য, শেষ প্লেট, ইন্টারফেস, মাউন্টিং হোল, PCB ইন্টিগ্রেশন, সারফেস ফিনিশিং এবং লোগো অ্যাপ্লিকেশান - প্রকৃত পণ্যের জন্য উপযুক্ত।

বয়ুয়ান হার্ডওয়্যার 20 বছরেরও বেশি সময় ধরে অ্যালুমিনিয়াম ঘের এবং চ্যাসিস শিল্পে বিশেষীকরণ করেছে, প্রায় 10,000 বর্গ মিটারের একটি উত্পাদন সুবিধা পরিচালনা করে এবং কাস্টম অ্যালুমিনিয়াম ঘের মেশিনিং পরিষেবা সরবরাহ করে।

স্ট্যান্ডার্ড 25 × 25 মিমি অ্যালুমিনিয়াম প্রোফাইল থেকে শেষ পর্যন্ত, সিএনসি-মেশিনযুক্ত ইলেকট্রনিক ঘের, আমরা আপনার নির্দিষ্ট পণ্যের চাহিদা মেটাতে আমাদের উত্পাদনকে সাজাতে পারি।

আপনি যদি অপটোইলেক্ট্রনিক ডিভাইসের জন্য একটি 25×25mm কমপ্যাক্ট অ্যালুমিনিয়াম ইলেকট্রনিক এনক্লোজার খুঁজছেন, অনুগ্রহ করে আমাদের আপনার PCB মাত্রা, পণ্য অঙ্কন বা 3D মডেল পাঠান।

তারপরে আমরা আপনার পণ্যের কাঠামোর উপর ভিত্তি করে উপযুক্ত স্পেসিফিকেশন, মেশিনিং পদ্ধতি এবং কাস্টমাইজেশন পরিকল্পনা নির্ধারণ করতে পারি।
