PCB-এর জন্য 35×18mm এক্সট্রুড অ্যালুমিনিয়াম ইলেকট্রনিক হাউজিং

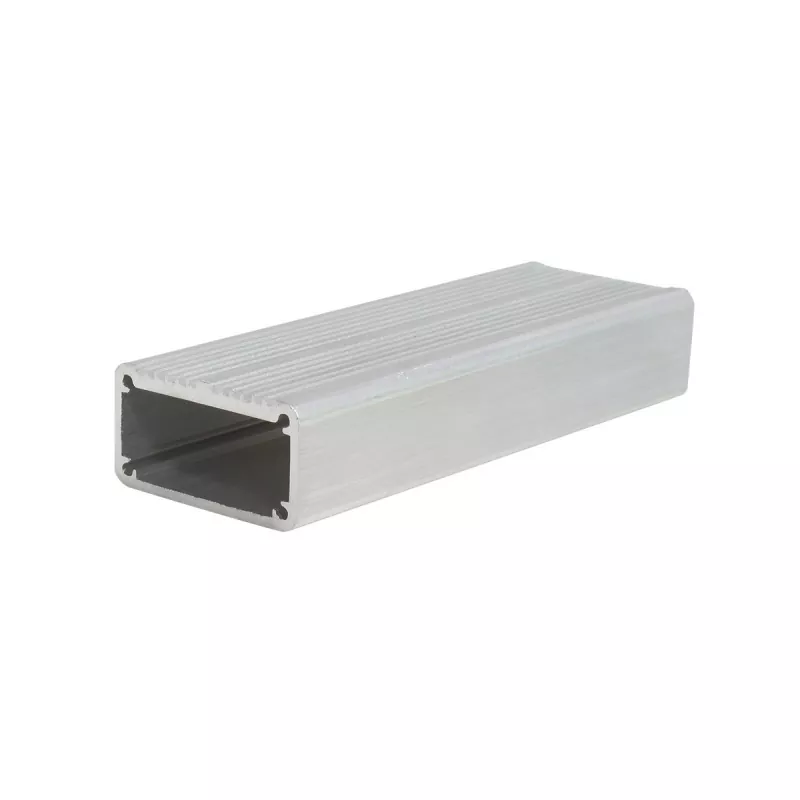

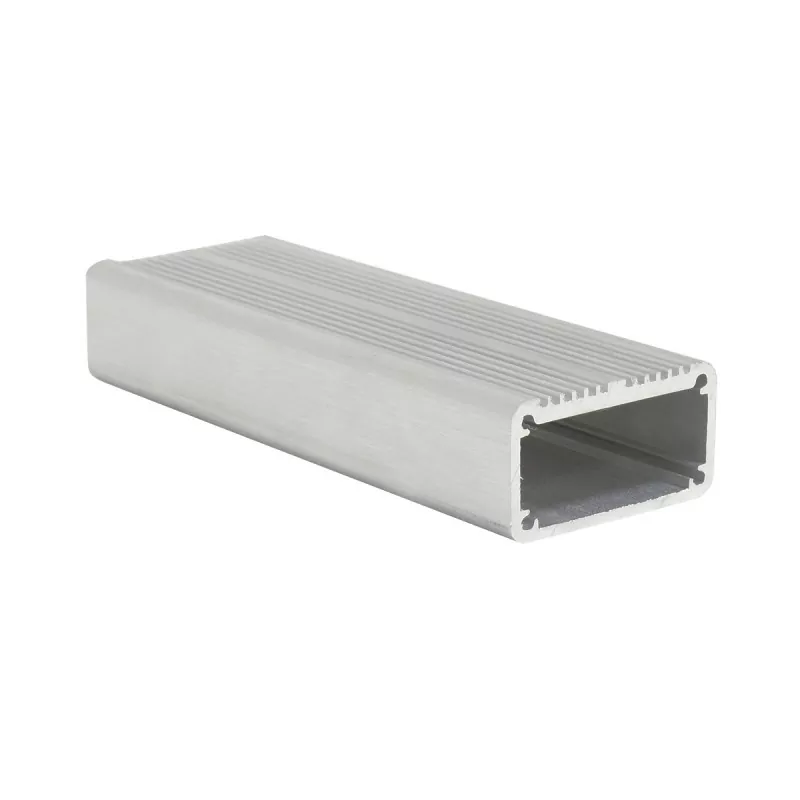

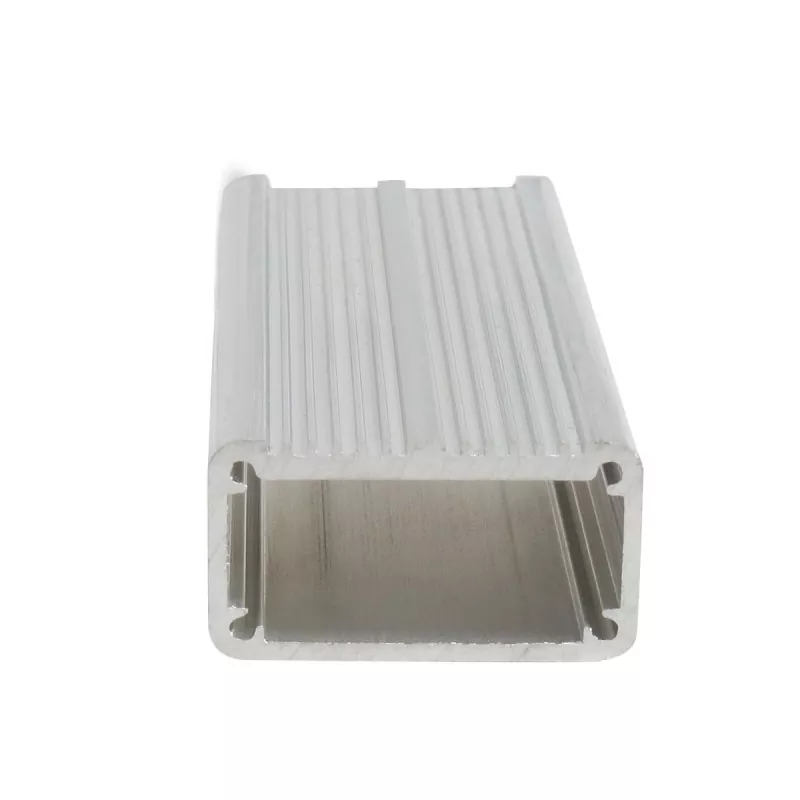

PCB-এর জন্য 35×18mm এক্সট্রুড অ্যালুমিনিয়াম ইলেকট্রনিক হাউজিং — একটি ফ্ল্যাট-প্রোফাইল অ্যালুমিনিয়াম এনক্লোজার যা কমপ্যাক্ট PCB, ডেটা অধিগ্রহণ মডিউল, সেন্সর, যোগাযোগ ইউনিট এবং স্থান-সীমাবদ্ধ ইলেকট্রনিক্সের জন্য তৈরি। একটি 35 মিমি প্রস্থ এবং একটি 18 মিমি লো-প্রোফাইল উচ্চতা সহ, এটি সর্বনিম্ন ডিভাইস পুরুত্বের সাথে বোর্ড মাউন্ট করার স্থানকে ভারসাম্যপূর্ণ করে।

মূল সুবিধা

1. 35×18 মিমি ফ্ল্যাট প্রোফাইল

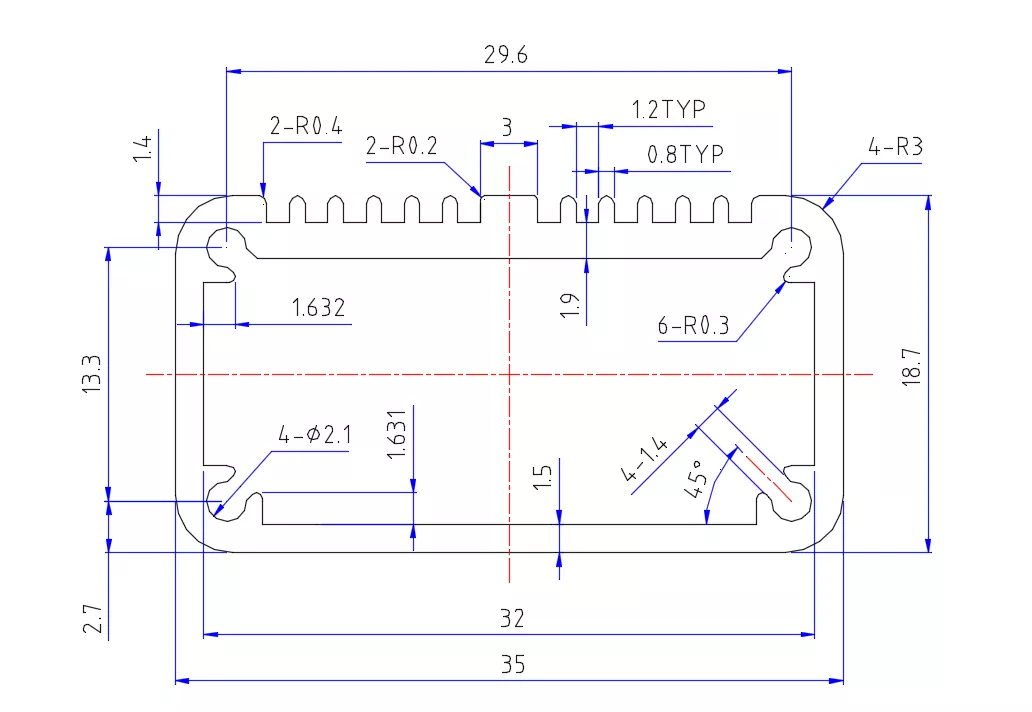

35×18mm ক্রস-সেকশন হল একটি কম উচ্চতার ইলেকট্রনিক হাউজিং স্ট্রাকচার। লম্বা অ্যালুমিনিয়াম ঘেরের তুলনায়, এই ফ্ল্যাট প্রোফাইলটি সীমিত অভ্যন্তরীণ স্থান সহ অ্যাপ্লিকেশনের জন্য আরও উপযুক্ত, সামগ্রিক ডিভাইসের বেধ নিয়ন্ত্রণে সহায়তা করে। এর জন্য উপযুক্ত: PCB মডিউল, ছোট নিয়ন্ত্রণ মডিউল, ডেটা অধিগ্রহণ ডিভাইস, সেন্সর মডিউল, যোগাযোগ ইলেকট্রনিক মডিউল, এমবেডেড ইলেকট্রনিক ডিভাইস।

2. কমপ্যাক্ট PCB ইলেকট্রনিক্সের জন্য ডিজাইন করা হয়েছে

অ্যালুমিনিয়াম এক্সট্রুশন ঘেরগুলি PCB এবং অভ্যন্তরীণ উপাদানগুলির চারপাশে কাঠামোগতভাবে ডিজাইন করা যেতে পারে এবং দৈর্ঘ্য কাটা এবং পরবর্তী মেশিনিংয়ের মাধ্যমে বিভিন্ন পণ্যের সাথে অভিযোজিত হতে পারে। অন্যান্য সরঞ্জামের ভিতরে ইলেকট্রনিক মডিউলগুলি মাউন্ট করতে হবে এমন পণ্যগুলির জন্য, 35 × 18 মিমি সমতল কাঠামো বিশেষভাবে উপযুক্ত।

3. ডিভাইস ক্ষুদ্রকরণের জন্য নিম্ন-উচ্চতার নকশা

18 মিমি প্রোফাইল উচ্চতা একটি মূল বৈশিষ্ট্য। 35×18 মিমি অ্যালুমিনিয়াম হাউজিং এমন পরিস্থিতির জন্য আরও লক্ষ্যযুক্ত যেখানে: PCB ফাংশন ইতিমধ্যে সংজ্ঞায়িত করা হয়েছে, কিন্তু ডিভাইসের অভ্যন্তরীণ মাউন্টিং উচ্চতা সীমিত। উদাহরণস্বরূপ, যখন ডিভাইসের অভ্যন্তরে অন্যান্য বৈদ্যুতিক উপাদান, তার বা যান্ত্রিক কাঠামো স্থাপন করা প্রয়োজন, তখন নিম্ন-উচ্চতার ঘেরটি ইলেকট্রনিক মডিউল দ্বারা দখলকৃত স্থান নিয়ন্ত্রণ করতে সহায়তা করে।

4. CNC যথার্থ যন্ত্র সমর্থন

গ্রাহক প্রকৌশল অঙ্কন অনুযায়ী, অ্যালুমিনিয়াম হাউজিং আরও প্রক্রিয়া করা যেতে পারে, যার মধ্যে রয়েছে:

কোন পণ্যের জন্য এটি উপযুক্ত?

1. PCB ইলেকট্রনিক মডিউল

এটি PCB-এর জন্য 35×18mm এক্সট্রুড অ্যালুমিনিয়াম ইলেকট্রনিক হাউজিংয়ের জন্য একটি গুরুত্বপূর্ণ অ্যাপ্লিকেশন দিক। এটির জন্য ব্যবহার করা যেতে পারে: PCB কন্ট্রোল বোর্ড, ইলেকট্রনিক ফাংশন মডিউল, এমবেডেড সার্কিট মডিউল, ছোট কন্ট্রোল সার্কিট, ডেটা প্রসেসিং মডিউল, সার্কিট রূপান্তর মডিউল। বিশেষ করে ইলেকট্রনিক পণ্যগুলির জন্য উপযুক্ত যা একটি কম উচ্চতার ধাতব ঘেরে একটি PCB মাউন্ট করতে হবে।

2. ডেটা অধিগ্রহণ মডিউল

35 × 18 মিমি অ্যালুমিনিয়াম হাউজিং কমপ্যাক্ট ডেটা অধিগ্রহণ পণ্যগুলির জন্য উপযুক্ত, যেমন: ডেটা অধিগ্রহণ মডিউল, সিগন্যাল অধিগ্রহণ মডিউল, ডেটা প্রসেসিং মডিউল, দূরবর্তী পর্যবেক্ষণ মডিউল, ছোট সনাক্তকরণ মডিউল। সামগ্রিক ডিভাইসের আকার হ্রাস করার সময় এই ডিভাইসগুলিতে সাধারণত PCB, সংযোগকারী এবং ইলেকট্রনিক উপাদানগুলিকে মিটমাট করতে হবে।

3. সেন্সর এবং স্মার্ট সেন্সিং মডিউল

এর জন্য ব্যবহার করা যেতে পারে: সেন্সর ইলেকট্রনিক মডিউল, স্মার্ট সেন্সর নোড, সনাক্তকরণ মডিউল, পরিবেশগত ডেটা অধিগ্রহণ মডিউল, পর্যবেক্ষণ সরঞ্জামের ভিতরে ইলেকট্রনিক মডিউল। সেন্সর ইলেকট্রনিক ইউনিটগুলির জন্য যা সরঞ্জামের ভিতরে বা সীমিত জায়গায় ইনস্টল করা প্রয়োজন, ফ্ল্যাট অ্যালুমিনিয়াম ঘেরটি ভাল স্থানিক অভিযোজনযোগ্যতা সরবরাহ করে।

4. IoT ইলেকট্রনিক ডিভাইস

35×18mm অ্যালুমিনিয়াম হাউজিং কিছু ছোট IoT ইলেকট্রনিক মডিউলে প্রয়োগ করা যেতে পারে, যেমন: IoT কন্ট্রোল মডিউল, স্মার্ট মনিটরিং মডিউল, ডেটা ট্রান্সমিশন মডিউল, রিমোট কন্ট্রোল মডিউল, স্মার্ট ডিভাইসের অভ্যন্তরীণ নিয়ন্ত্রণ ইউনিট। বিশেষ করে ইলেকট্রনিক মডিউলগুলির জন্য উপযুক্ত যেগুলি বড় স্বতন্ত্র ডিভাইস হিসাবে ব্যবহার না করে অন্যান্য ডিভাইসের সাথে একত্রিত করা প্রয়োজন।

5. যোগাযোগ এবং সংকেত রূপান্তর মডিউল

এর জন্য ব্যবহার করা যেতে পারে: যোগাযোগ মডিউল, ডেটা ট্রান্সমিশন মডিউল, সংকেত রূপান্তর মডিউল, ছোট যোগাযোগ ইলেকট্রনিক ডিভাইস, এমবেডেড যোগাযোগ ইউনিট। যদি পণ্যটিতে প্রধানত একটি PCB, সার্কিট উপাদান এবং সংযোগকারী থাকে এবং উচ্চতার প্রয়োজনীয়তা থাকে, তাহলে 35×18mm একটি কমপ্যাক্ট ঘের সমাধান হিসাবে পরিবেশন করতে পারে।

6. শিল্প নিয়ন্ত্রণ এবং অটোমেশন মডিউল

এর জন্য উপযুক্ত: শিল্প নিয়ন্ত্রণ মডিউল, অটোমেশন সরঞ্জাম নিয়ন্ত্রণ ইউনিট, I/O মডিউল, সংকেত প্রক্রিয়াকরণ মডিউল, নিয়ন্ত্রণ সার্কিট মডিউল, সরঞ্জামের ভিতরে ইলেকট্রনিক নিয়ন্ত্রণ ইউনিট। বড় শিল্প নিয়ন্ত্রণ ক্যাবিনেটের তুলনায়, 35 × 18 মিমি অটোমেশন সরঞ্জামগুলিতে একটি স্বাধীন ইলেকট্রনিক মডিউল হিসাবে আরও উপযুক্ত।

কাস্টমাইজেশন আইটেম

কেন 35 × 18 মিমি অ্যালুমিনিয়াম হাউজিং চয়ন করুন?

আপনার পণ্যের নিম্নলিখিত বৈশিষ্ট্য থাকলে, আপনি 35×18 মিমি অগ্রাধিকার দিতে পারেন: PCB আকার তুলনামূলকভাবে কমপ্যাক্ট, এবং ঘেরের জন্য ডিভাইসের উচ্চতা সীমাবদ্ধতা রয়েছে। উদাহরণস্বরূপ: PCB + ইলেকট্রনিক উপাদান + সংযোগকারী → সুরক্ষার জন্য একটি ধাতব ঘের প্রয়োজন → কিন্তু ডিভাইসের অভ্যন্তরীণ মাউন্টিং উচ্চতা খুব বেশি হতে পারে না → 35 × 18 মিমি ফ্ল্যাট অ্যালুমিনিয়াম হাউজিং৷

তাই, সাধারণ বর্গাকার অ্যালুমিনিয়াম ঘেরের তুলনায়, PCB-এর জন্য 35×18mm এক্সট্রুড অ্যালুমিনিয়াম ইলেকট্রনিক হাউজিং জোর দেওয়ার জন্য আরও উপযুক্ত: লো-প্রোফাইল ডিজাইন / কমপ্যাক্ট ইলেকট্রনিক্স / স্পেস-সেভিং এনক্লোজার।

Boyuan উত্পাদন সুবিধা

20+ বছরের অ্যালুমিনিয়াম হাউজিং উৎপাদনের অভিজ্ঞতা

বয়ুয়ান হার্ডওয়্যারের অ্যালুমিনিয়াম হাউজিং এবং অ্যালুমিনিয়াম চ্যাসিস উত্পাদনে 20 বছরের বেশি অভিজ্ঞতা রয়েছে, দীর্ঘমেয়াদী অ্যালুমিনিয়াম ইলেকট্রনিক কাঠামোগত অংশগুলির উত্পাদন এবং প্রক্রিয়াকরণের উপর দৃষ্টি নিবদ্ধ করে।

প্রায় 10,000㎡ উত্পাদন কারখানা

প্রায় 10,000㎡ উত্পাদন স্থান সহ, এটি নমুনা থেকে ব্যাপক উত্পাদন পর্যন্ত অ্যালুমিনিয়াম হাউজিং প্রকল্পের প্রয়োজনীয়তা সমর্থন করতে পারে।

মাল্টি-প্রসেস মেশিনিং

বেশিরভাগ উত্পাদন প্রক্রিয়া ঘরেই সম্পন্ন হয়, যার মধ্যে রয়েছে: কাটিং → CNC মেশিনিং → ড্রিলিং/ট্যাপিং → সারফেস ট্রিটমেন্ট → লেজার খোদাই/সিল্কস্ক্রিন → পরিদর্শন → সমাবেশ।

কাস্টম মেশিনিং সমর্থন

স্ট্যান্ডার্ড প্রোফাইল ঘেরের জন্য, Boyuan গ্রাহকের PCB, ইন্টারফেস, মাউন্টিং পদ্ধতি এবং পণ্য কাঠামো অনুযায়ী যান্ত্রিক প্রক্রিয়াকরণ করতে পারে, যাতে ঘেরটি চূড়ান্ত ইলেকট্রনিক ডিভাইসের সাথে ফিট করে।

কর্মশালা শো

FAQ

35×18mm অ্যালুমিনিয়াম হাউজিং কি PCB-এর জন্য উপযুক্ত?

এটা কমপ্যাক্ট PCBs এবং ইলেকট্রনিক মডিউল জন্য উপযুক্ত. পিসিবি মাত্রা, উপাদানের উচ্চতা এবং অভ্যন্তরীণ কাঠামোর উপর ভিত্তি করে প্রকৃত সামঞ্জস্যতা নিশ্চিত করা প্রয়োজন।

35×18mm অ্যালুমিনিয়াম হাউজিং কোন পণ্যের জন্য উপযুক্ত?

পিসিবি ইলেকট্রনিক মডিউল, ডেটা অধিগ্রহণ মডিউল, সেন্সর মডিউল, আইওটি ডিভাইস, যোগাযোগ মডিউল, সংকেত রূপান্তর মডিউল এবং শিল্প অটোমেশন নিয়ন্ত্রণ মডিউলগুলির জন্য প্রধানত উপযুক্ত।

35 × 18 মিমি অ্যালুমিনিয়াম হাউজিংয়ের দৈর্ঘ্য কাস্টমাইজ করা যেতে পারে?

হ্যাঁ। 35 × 18 মিমি ক্রস-সেকশন আকার নির্দেশ করে এবং পিসিবি এবং ডিভাইসের কাঠামো অনুযায়ী পণ্যের দৈর্ঘ্য কাটা এবং প্রক্রিয়া করা যেতে পারে।

35×18mm অ্যালুমিনিয়াম হাউজিং কি সীমিত স্থান সহ ডিভাইসগুলির জন্য উপযুক্ত?

হ্যাঁ। 18 মিমি এর নিম্ন প্রোফাইল উচ্চতা এটিকে ডিভাইসের বেধ বা মাউন্টিং উচ্চতার জন্য প্রয়োজনীয় ইলেকট্রনিক পণ্যগুলির জন্য বিশেষভাবে উপযুক্ত করে তোলে।

সংযোগকারী খোলার মেশিন করা যেতে পারে?

হ্যাঁ। ইন্টারফেস, সংযোগকারী, নির্দেশক লাইট, বোতাম, ইত্যাদির জন্য CNC মেশিনিং গ্রাহক প্রকৌশল অঙ্কন অনুযায়ী সঞ্চালিত হতে পারে।

একটি লোগো মেশিন করা যেতে পারে?

হ্যাঁ, লেজার খোদাই এবং সিল্কস্ক্রিন প্রিন্টিং সমর্থিত। নির্দিষ্ট সমাধান পণ্য পৃষ্ঠ এবং নকশা প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা হয়.
