ইলেকট্রনিক সার্কিট বোর্ডের জন্য 40 × 25 মিমি অ্যালুমিনিয়াম পিসিবি ঘের

ইলেকট্রনিক সার্কিট বোর্ডের জন্য 40 × 25 মিমি অ্যালুমিনিয়াম পিসিবি এনক্লোসার এমন ইলেকট্রনিক্সের জন্য উপযুক্ত যেগুলিকে বাহ্যিক ভলিউম নিয়ন্ত্রণ করতে হবে, সার্কিট বোর্ডগুলি মাউন্ট করতে হবে এবং একাধিক ইন্টারফেস সংহত করতে হবে। বয়ুয়ান হার্ডওয়্যার, একটি চীন-ভিত্তিক প্রস্তুতকারক এবং সরবরাহকারী যার 20 বছরেরও বেশি অভিজ্ঞতা এবং একটি ~10,000㎡ কারখানা, কাটিং, সিএনসি মেশিনিং, ড্রিলিং, ট্যাপিং, পৃষ্ঠ চিকিত্সা, লেজার খোদাই, সিল্কস্ক্রিন, পরিদর্শন এবং সমাবেশ সরবরাহ করে।

পণ্যের সংজ্ঞা

40×25mm অ্যালুমিনিয়াম ঘের হল ছোট-থেকে-মাঝারি ইলেকট্রনিক মডিউল, PCB সার্কিট বোর্ড এবং এমবেডেড ইলেকট্রনিক ডিভাইসগুলির জন্য একটি এক্সট্রুড অ্যালুমিনিয়াম হাউজিং।

40×25mm ক্রস-সেকশনটি তুলনামূলকভাবে কমপ্যাক্ট ফ্ল্যাট-প্রোফাইল স্পেসিফিকেশন। ছোট ইলেকট্রনিক ঘেরের তুলনায়, এটি PCB, সার্কিট উপাদান এবং ইন্টারফেস সমাবেশগুলির জন্য আরও অভ্যন্তরীণ লেআউট স্থান প্রদান করতে পারে, যদিও সামগ্রিক ডিভাইসের আকার উল্লেখযোগ্যভাবে বৃদ্ধি করে না। এটি তাই ইলেকট্রনিক পণ্যগুলির জন্য উপযুক্ত যেগুলিকে বাহ্যিক ভলিউম নিয়ন্ত্রণ করতে হবে, সার্কিট বোর্ডগুলি মাউন্ট করতে হবে এবং একাধিক ইন্টারফেস সংহত করতে হবে।

এই ধরনের এক্সট্রুড অ্যালুমিনিয়াম এনক্লোজার সাধারণত প্রোফাইলটিকে প্রধান বডি হিসাবে ব্যবহার করে, প্রয়োজনীয় দৈর্ঘ্যে নির্দিষ্ট দৈর্ঘ্যের কাটিং দ্বারা গঠিত, তারপরে CNC মেশিনিং, ড্রিলিং, ট্যাপিং, ইন্টারফেস ওপেনিং এবং পণ্যের কাঠামো অনুসারে শেষ প্লেট ইনস্টলেশন।

দীর্ঘমেয়াদী ভর উৎপাদনের প্রয়োজন ইলেকট্রনিক পণ্যগুলির জন্য, 40 × 25 মিমি এর প্রমিত এক্সট্রুড অ্যালুমিনিয়াম কাঠামো ঘের কাঠামোর নকশা এবং যন্ত্রের জটিলতা কমাতে সহায়তা করে।

মূল সুবিধা

1. ফ্ল্যাট ক্রস-সেকশন, কমপ্যাক্ট ইলেকট্রনিক ডিভাইসের জন্য উপযুক্ত

40×25mm শুধুমাত্র "ক্ষুদ্রতা" অনুসরণ করে না, কিন্তু ডিভাইসের মাত্রা এবং অভ্যন্তরীণ মাউন্টিং স্পেসের মধ্যে ভারসাম্য অর্জন করে।

25 মিমি ক্রস-সেকশন উচ্চতা সামগ্রিক ঘের প্রোফাইলকে কম রাখে, যখন 40 মিমি প্রস্থ PCB এবং অভ্যন্তরীণ ইলেকট্রনিক উপাদানগুলির জন্য একটি নির্দিষ্ট পার্শ্বীয় লেআউট স্থান প্রদান করে।

অতএব, এটি এর জন্য আরও উপযুক্ত:

• ছোট পিসিবি নিয়ন্ত্রণ মডিউল
• ডেটা অধিগ্রহণ মডিউল
• সংকেত রূপান্তর মডিউল
• যোগাযোগ মডিউল
• আইওটি ইলেকট্রনিক মডিউল
• শিল্প ইলেকট্রনিক নিয়ন্ত্রণ মডিউল

এটি বিশেষভাবে এমন পণ্যগুলির জন্য উপযুক্ত যেগুলিকে কেন্দ্রীয়ভাবে সার্কিট বোর্ড, ইন্টারফেস এবং একটি কমপ্যাক্ট ঘেরে অল্প সংখ্যক ইলেকট্রনিক উপাদান ইনস্টল করতে হবে।

2. সম্মিলিত PCB এবং ইন্টারফেস ডিজাইনের জন্য আরও উপযুক্ত

অনেক ইলেকট্রনিক ডিভাইসের জন্য, ঘেরটি শুধুমাত্র পিসিবিকে মিটমাট করতে হবে না, তবে পাশে বা প্রান্তে ইউএসবি, ডিসি, পাওয়ার, যোগাযোগ, সংকেত এবং অন্যান্য ইন্টারফেসের ব্যবস্থা করতে হবে।

তুলনামূলকভাবে কমপ্যাক্ট পণ্যের আকার বজায় রাখার সময় 40 × 25 মিমি অতি-ছোট স্পেসিফিকেশনের চেয়ে বেশি কাঠামোগত স্থান সরবরাহ করতে পারে।

প্রকৃত নকশা অনুসারে, ঘেরটি এর জন্য মেশিন করা যেতে পারে:

• ইন্টারফেস খোলার
• পাওয়ার হোল
• যোগাযোগ ইন্টারফেস গর্ত
• সূচক আলো গর্ত
• বোতামের ছিদ্র
• মাউন্ট গর্ত
• থ্রেডেড গর্ত
• PCB ফিক্সিং স্ট্রাকচার মেশিনিং

এইভাবে একটি সম্পূর্ণ ইলেকট্রনিক ডিভাইস ঘের গঠন.

3. অভ্যন্তরীণ ইলেকট্রনিক মডিউল অনুযায়ী দৈর্ঘ্য সামঞ্জস্য করা যেতে পারে

40×25mm প্রধানত প্রোফাইল ক্রস-সেকশন সংজ্ঞায়িত করে, চূড়ান্ত পণ্যের দৈর্ঘ্য নয়।

অতএব, পিসিবি, সার্কিট মডিউল এবং অভ্যন্তরীণ উপাদানগুলির দৈর্ঘ্য অনুযায়ী নির্দিষ্ট দৈর্ঘ্যের কাটিং করা যেতে পারে।

বিভিন্ন দৈর্ঘ্যের পণ্যগুলির জন্য, একই ক্রস-সেকশন স্পেসিফিকেশন ব্যবহার করা যেতে পারে এবং অ্যালুমিনিয়াম প্রোফাইলের দৈর্ঘ্য সামঞ্জস্য করে বিভিন্ন আকারের ঘের তৈরি করা যেতে পারে, যা ইলেকট্রনিক পণ্য সিরিজ ডিজাইনের জন্য উপকারী।

4. অ্যালুমিনিয়াম এক্সট্রুশন কাঠামো পরবর্তী নির্ভুলতা যন্ত্রের সুবিধা দেয়

40×25 মিমি অ্যালুমিনিয়াম এক্সট্রুশন ঘেরটি একটি সাধারণ "অ্যালুমিনিয়াম বাক্স" হিসাবে ব্যবহার করার জন্য সীমাবদ্ধ নয়।

পণ্যের অঙ্কন অনুসারে, আরও প্রক্রিয়াকরণ করা যেতে পারে: কাটিং → CNC মেশিনিং → ড্রিলিং → ট্যাপিং → সারফেস ট্রিটমেন্ট → লেজার খোদাই/সিল্কস্ক্রিন → পরিদর্শন → সমাবেশ।

অতএব, এটি ধীরে ধীরে একটি মৌলিক প্রোফাইল থেকে একটি ইলেকট্রনিক ঘেরে মেশিন করা যেতে পারে যা নির্দিষ্ট ডিভাইসের কাঠামোগত প্রয়োজনীয়তা পূরণ করে।

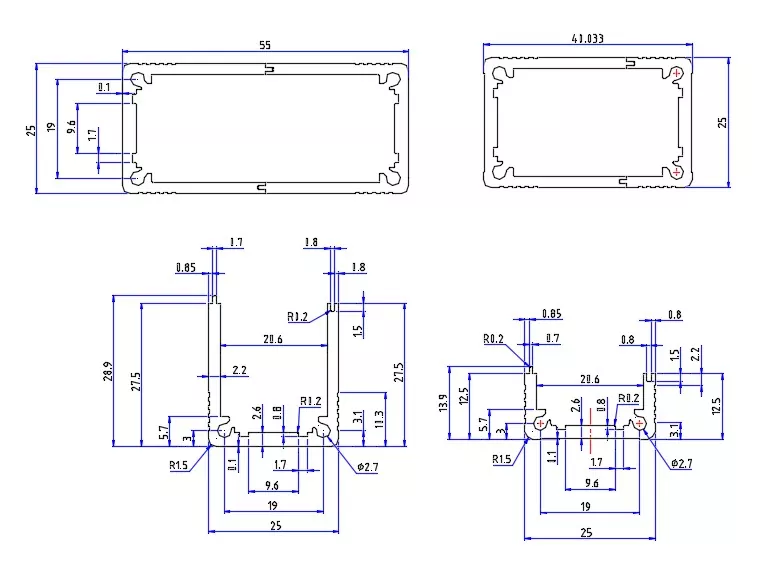

প্রযুক্তিগত বিশেষ উল্লেখ

পণ্য অ্যাপ্লিকেশন

ইলেকট্রনিক সার্কিট বোর্ডের আকারের জন্য 40 × 25 মিমি অ্যালুমিনিয়াম পিসিবি এনক্লোজার সীমিত ভলিউমযুক্ত ডিভাইসগুলির জন্য আরও উপযুক্ত কিন্তু নির্দিষ্ট পরিমাণ অভ্যন্তরীণ ইলেকট্রনিক উপাদান এবং ইন্টারফেস স্থান প্রয়োজন।

1. শিল্প নিয়ন্ত্রণ মডিউল

40 × 25 মিমি কিছু কমপ্যাক্ট শিল্প ইলেকট্রনিক মডিউলগুলির জন্য ব্যবহার করা যেতে পারে, যেমন:

• PLC সম্প্রসারণ মডিউল
• I/O মডিউল
• শিল্প নিয়ন্ত্রণ মডিউল
• সংকেত রূপান্তর মডিউল
• ডেটা অধিগ্রহণ মডিউল
• এমবেডেড কন্ট্রোলার
• অটোমেশন সরঞ্জাম ইলেকট্রনিক মডিউল

এই পণ্যগুলিকে সাধারণত PCB ইনস্টল করতে হয় এবং ঘেরে পাওয়ার, সিগন্যাল বা যোগাযোগের ইন্টারফেসগুলির ব্যবস্থা করতে হয়, তাই তাদের সাধারণ ছিদ্রযুক্ত প্রতিরক্ষামূলক শেলগুলির চেয়ে বেশি কাঠামোগত যন্ত্রের প্রয়োজন হয়।

2. ডেটা অধিগ্রহণ এবং সংকেত প্রক্রিয়াকরণ সরঞ্জাম

এর জন্য উপযুক্ত:

• ডেটা অধিগ্রহণ মডিউল
• সংকেত অধিগ্রহণ মডিউল
• সংকেত রূপান্তরকারী
• ডেটা প্রসেসিং মডিউল
• মনিটরিং মডিউল
• সেন্সর ইন্টারফেস মডিউল

এই পণ্যগুলি সাধারণত আকারে বড় হয় না, তবে অভ্যন্তরীণভাবে PCB, ওয়্যারিং বা ইন্টারফেসের উপাদানগুলি ইনস্টল করতে হবে। 40×25mm একটি অপেক্ষাকৃত কমপ্যাক্ট মাউন্ট স্থান প্রদান করতে পারে.

3. যোগাযোগ এবং নেটওয়ার্ক ইলেকট্রনিক মডিউল

এর জন্য ব্যবহার করা যেতে পারে:

• যোগাযোগ মডিউল
• ডেটা ট্রান্সমিশন মডিউল
• সংকেত রূপান্তর ডিভাইস
• এমবেডেড যোগাযোগ ডিভাইস
• নেটওয়ার্ক যোগাযোগ ইলেকট্রনিক মডিউল
• বেতার যোগাযোগ নিয়ন্ত্রণ মডিউল

ঘের দৈর্ঘ্য অভ্যন্তরীণ সার্কিট বোর্ড অনুযায়ী সামঞ্জস্য করা যেতে পারে, এবং পোস্ট-মেশিনিং ইন্টারফেস অবস্থানের জন্য সঞ্চালিত করা যেতে পারে।

4. IoT এবং স্মার্ট ইলেকট্রনিক ডিভাইস

40 × 25 মিমি কিছু জন্য উপযুক্ত:

• আইওটি নিয়ন্ত্রণ মডিউল
• স্মার্ট মনিটরিং মডিউল
• দূরবর্তী তথ্য অধিগ্রহণ ডিভাইস
• স্মার্ট সেন্সর মডিউল
• এমবেডেড ইলেকট্রনিক ডিভাইস
• স্মার্ট কন্ট্রোল টার্মিনাল

যে পণ্যগুলির জন্য PCBs, ইন্টারফেস এবং ইলেকট্রনিক উপাদানগুলিকে একটি ছোট ভলিউমে সংহত করতে হবে, এই স্পেসিফিকেশনের ভাল অভিযোজনযোগ্যতা রয়েছে।

5. ছোট যন্ত্র এবং পরীক্ষা ইলেকট্রনিক মডিউল

এছাড়াও ব্যবহার করা যেতে পারে:

• পরিমাপ মডিউল
• সনাক্তকরণ মডিউল
• ইলেকট্রনিক মডিউল পরীক্ষা করুন
• সংকেত পর্যবেক্ষণ সরঞ্জাম
• যন্ত্রের ভিতরে ইলেকট্রনিক মডিউল
• ছোট নিয়ন্ত্রণ ডিভাইস

এটি একটি নির্দিষ্ট ডিভাইসের জন্য চূড়ান্তভাবে উপযুক্ত কিনা তা মূলত PCB মাত্রা, অভ্যন্তরীণ উপাদানের উচ্চতা, ইন্টারফেস লেআউট এবং মাউন্টিং পদ্ধতির উপর নির্ভর করে, শুধু ঘেরের ক্রস-সেকশনের আকার নয়।

কি কাস্টমাইজ করা যেতে পারে?

পৃষ্ঠ চিকিত্সা এবং চেহারা মেশিনিং

40 × 25 মিমি অ্যালুমিনিয়াম ঘেরটি চূড়ান্ত পণ্যের উপস্থিতি প্রয়োজনীয়তা অনুসারে পরবর্তী পৃষ্ঠের যন্ত্রের মধ্য দিয়ে যেতে পারে।

নিম্নলিখিত প্রকৃত পণ্য প্রয়োজনীয়তা অনুযায়ী নির্বাচন করা যেতে পারে:

• অ্যানোডাইজিং
• অ্যালুমিনিয়াম পৃষ্ঠ চিকিত্সা
• লেজার খোদাই
• সিল্কস্ক্রিন প্রিন্টিং
• লোগো মেশিনিং
• অঙ্কন দ্বারা প্রয়োজনীয় অন্যান্য চেহারা যন্ত্র

যদি গ্রাহকের একটি নির্দিষ্ট রঙ, পৃষ্ঠের প্রভাব, বা লোগো অবস্থান থাকে তবে এটি নমুনা পর্যায়ে নিশ্চিত করা যেতে পারে।

কর্মশালা শো

FAQ

40 × 25 মিমি অ্যালুমিনিয়াম ঘেরের জন্য কোন ধরনের PCB উপযুক্ত?

ছোট-থেকে-মাঝারি PCB এবং ইলেকট্রনিক ফাংশন মডিউলগুলির জন্য আরও উপযুক্ত, বিশেষত কমপ্যাক্ট ডিভাইসগুলির জন্য যা একই সাথে ইন্টারফেস, মাউন্টিং হোল বা অল্প সংখ্যক ইলেকট্রনিক উপাদানগুলির ব্যবস্থা করতে হবে। প্রকৃত PCB মাত্রা এবং উপাদান উচ্চতার উপর ভিত্তি করে নির্দিষ্ট নিশ্চিতকরণ প্রয়োজন।

40 × 25 মিমি অ্যালুমিনিয়াম ঘেরের দৈর্ঘ্য কাস্টমাইজ করা যেতে পারে?

হ্যাঁ। 40 × 25 মিমি প্রোফাইল ক্রস-সেকশন আকারের প্রতিনিধিত্ব করে, এবং প্রকৃত ঘেরের দৈর্ঘ্য PCB এবং ডিভাইসের কাঠামো অনুযায়ী স্থির-দৈর্ঘ্য মেশিন করা যেতে পারে।

ইলেকট্রনিক সার্কিট বোর্ডের জন্য 40 × 25 মিমি অ্যালুমিনিয়াম পিসিবি এনক্লোজার কি আমার অঙ্কন অনুসারে মেশিন করা যেতে পারে?

হ্যাঁ। প্রোফাইল, দৈর্ঘ্য, ইন্টারফেস, মাউন্টিং হোল, থ্রেডেড হোল এবং অন্যান্য CNC মেশিনিং প্রয়োজনীয়তাগুলি 2D বা 3D অঙ্কন অনুসারে নিশ্চিত করা যেতে পারে।

ইন্টারফেস 40×25 মিমি অ্যালুমিনিয়াম ঘেরে ইনস্টল করা যেতে পারে?

হ্যাঁ। ওপেনিংগুলি পাওয়ার, ইউএসবি, যোগাযোগ এবং অন্যান্য সিগন্যাল ইন্টারফেস সহ প্রকৃত পণ্য ইন্টারফেসের অবস্থান অনুসারে মেশিন করা যেতে পারে।

মাউন্ট গর্ত এবং থ্রেডেড গর্ত মেশিন করা যাবে?

হ্যাঁ। তুরপুন, লঘুপাত, এবং সম্পর্কিত CNC মেশিনিং পণ্য মাউন্ট পদ্ধতি অনুযায়ী সঞ্চালিত করা যেতে পারে।

40 × 25 মিমি কি শিল্প নিয়ন্ত্রণ সরঞ্জামের জন্য উপযুক্ত?

কিছু কমপ্যাক্ট শিল্প নিয়ন্ত্রণ মডিউল, I/O মডিউল, ডেটা অধিগ্রহণ মডিউল, সংকেত রূপান্তর মডিউল ইত্যাদির জন্য উপযুক্ত। PCB এবং অভ্যন্তরীণ কাঠামোর উপর ভিত্তি করে চূড়ান্ত নিশ্চিতকরণ প্রয়োজন।
