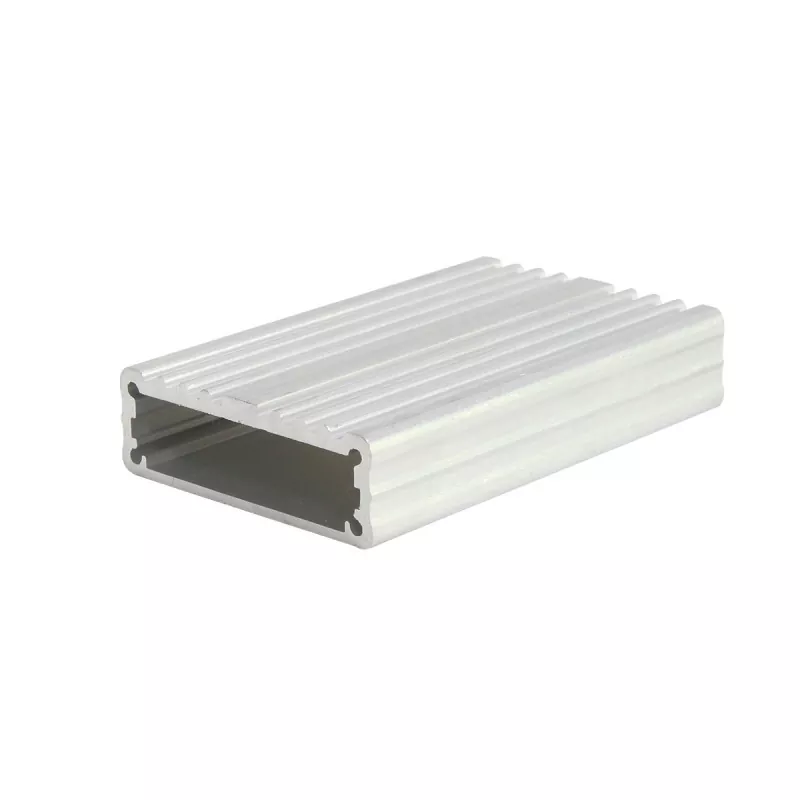

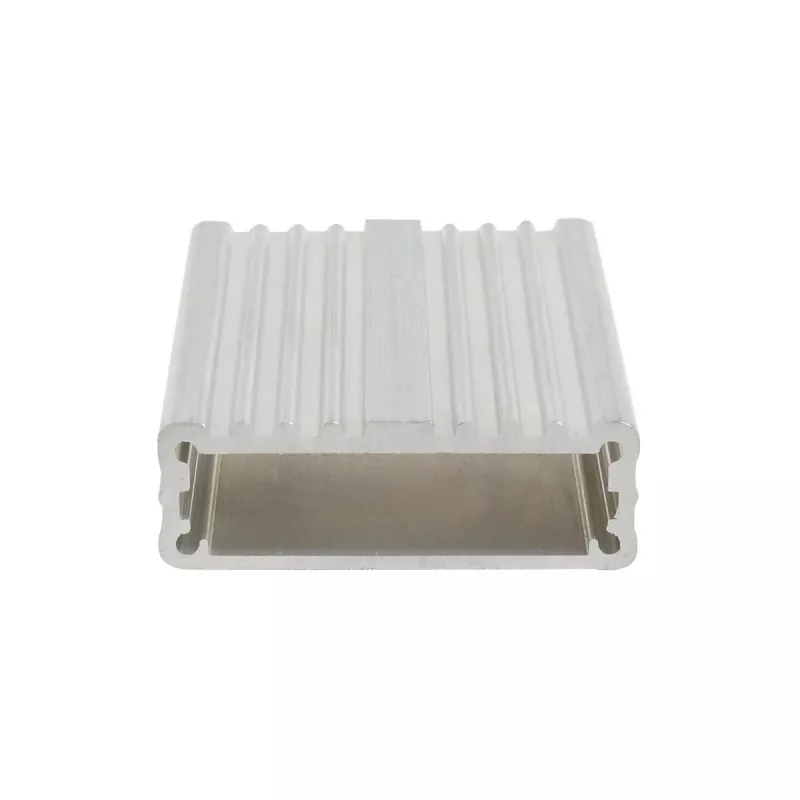

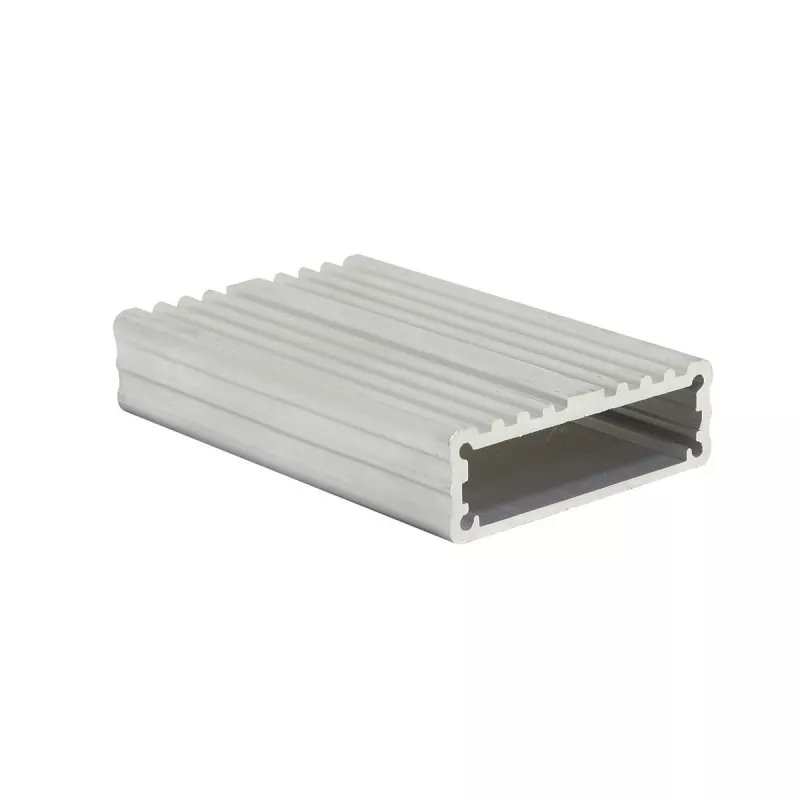

43×13mm এমবেডেড ইলেকট্রনিক মডিউল অ্যালুমিনিয়াম ঘের

যখন ইলেকট্রনিক মডিউলের অভ্যন্তরীণ উপাদানের উচ্চতা সীমিত হয় এবং সামগ্রিক পণ্যের বেধ নিয়ন্ত্রণ করা প্রয়োজন, তখন নিম্ন-প্রোফাইল অ্যালুমিনিয়াম শেল কার্যকরভাবে সরঞ্জাম দ্বারা দখলকৃত স্থান কমাতে পারে। এর 43mm পাশ্বর্ীয় মাত্রা একটি নির্দিষ্ট PCB লেআউট প্রস্থ প্রদান করে। "বিস্তৃত + নিম্ন" ক্রস-বিভাগীয় নকশার মাধ্যমে, এটি ফ্ল্যাট ইলেকট্রনিক মডিউলগুলির জন্য কাঠামোগত সুরক্ষা এবং ইনস্টলেশন স্থান প্রদান করে। বয়ুয়ানের 20 বছরেরও বেশি অভিজ্ঞতা রয়েছে এবং এর কারখানার এলাকা প্রায় 10,000 বর্গ মিটার। আসুন এবং আমাদের সাথে পরামর্শ করুন।

এটা কি জন্য উপযুক্ত?

• পাতলা পিসিবি মডিউল
• সেন্সর ইলেকট্রনিক মডিউল
• সংকেত রূপান্তর মডিউল
• ইন্টারফেস মডিউল
• ডেটা অধিগ্রহণ মডিউল
• এমবেডেড ইলেকট্রনিক উপাদান
• ছোট যন্ত্র অভ্যন্তরীণ মডিউল

পিসিবি মাত্রা, উপাদানের উচ্চতা, ইন্টারফেস ফর্ম এবং অভ্যন্তরীণ মাউন্টিং কাঠামো অনুযায়ী প্রকৃত প্রযোজ্যতা আরও নিশ্চিত করা প্রয়োজন।

পণ্য বৈশিষ্ট্য

1. 13 মিমি কম উচ্চতা, বেধ-সংবেদনশীল পণ্যের জন্য উপযুক্ত

43 × 13 মিমি এমবেডেড ইলেকট্রনিক মডিউল অ্যালুমিনিয়াম ঘেরের মূল সুবিধা হল "বড়" অভ্যন্তরীণ স্থান নয়, তবে সামগ্রিক উচ্চতা কম।

ইলেকট্রনিক মডিউলগুলির জন্য যা সীমিত-বেধের স্থানগুলিতে ইনস্টল করা প্রয়োজন, ঘেরের উচ্চতা সরাসরি পণ্যের চূড়ান্ত মাত্রাকে প্রভাবিত করে।

অতএব, 43 × 13 মিমি এর জন্য আরও উপযুক্ত:

• পাতলা ইলেকট্রনিক ডিভাইস
• লো-প্রোফাইল PCB মডিউল
• এমবেডেড ইলেকট্রনিক উপাদান
• যন্ত্র অভ্যন্তরীণ ইলেকট্রনিক মডিউল
• সেন্সর মডিউল
• ছোট সংকেত প্রক্রিয়াকরণ মডিউল

অভ্যন্তরীণ ইলেকট্রনিক উপাদানগুলির উচ্চতা কম হলে, একটি 13 মিমি ক্রস-সেকশন এনক্লোজার ব্যবহার করে সার্কিট বোর্ডকে মিটমাট করার জন্য অতিরিক্ত গভীর ঘের ব্যবহার করা এড়াতে পারে।

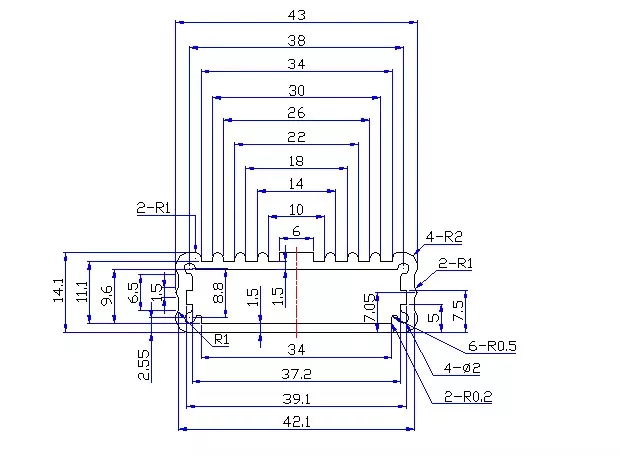

2. 43 মিমি প্রস্থ এবং 13 মিমি উচ্চতা একটি ফ্ল্যাট ক্রস-সেকশন গঠন করে

43×13mm এর প্রস্থ-থেকে-উচ্চতা অনুপাত বেশ সুস্পষ্ট।

এটি একটি বর্গক্ষেত্রের কাছাকাছি একটি বৈদ্যুতিন ঘের নয়, বরং একটি সমতল কাঠামো যা পার্শ্বীয় প্রসারণের দিকে ঝুঁকে পড়ে।

এই কাঠামোটি পার্শ্বীয় PCB বিন্যাসের জন্য উপযুক্ত, উদাহরণস্বরূপ, PCB দিক বরাবর সার্কিট উপাদান, সংযোগকারী বা সংকেত ইন্টারফেস সাজানো।

কিছু পণ্যের জন্য যেগুলির প্রয়োজন: প্রশস্ত PCB লেআউট স্পেস + কম ডিভাইসের বেধ, এই ক্রস-সেকশনটি লম্বা এবং সরু ঘেরের চেয়ে বেশি উপযুক্ত।

3. স্লিম PCBs এবং ইলেকট্রনিক ফাংশন মডিউল জন্য উপযুক্ত

43 × 13 মিমি পিসিবিগুলির জন্য বাহ্যিক প্রতিরক্ষামূলক কাঠামো হিসাবে পরিবেশন করতে পারে।

বড় উপাদান, ট্রান্সফরমার, বা অভ্যন্তরীণভাবে লম্বা সংযোগকারী ছাড়া সার্কিট বোর্ডের জন্য, পিসিবি দৈর্ঘ্য অনুযায়ী ফিক্সড-লেন্থ কাটিং করা যেতে পারে, তারপরে মেশিনিং ইন্টারফেস এবং প্রকৃত পণ্যের জন্য মাউন্টিং স্ট্রাকচারগুলি অনুসরণ করা যেতে পারে।

সাধারণ পোস্ট-মেশিনিং এর মধ্যে রয়েছে:

• স্থির-দৈর্ঘ্য কাটিয়া
• শেষ মুখ CNC মেশিনিং
• ইন্টারফেস খোলার
• মাউন্ট গর্ত মেশিনিং
• থ্রেডেড হোল মেশিনিং
• PCB ফিক্সিং স্ট্রাকচার মেশিনিং
• সূচক আলো গর্ত
• বোতামের ছিদ্র
• লোগো মেশিনিং

4. পণ্য সিরিজের জন্য বিশেষভাবে উপযুক্ত

যদি একটি ইলেকট্রনিক পণ্যের বিভিন্ন দৈর্ঘ্যের PCB থাকে কিন্তু মূলত একই ক্রস-সেকশন গঠন থাকে, তবে 43×13mm ক্রস-সেকশন অপরিবর্তিত থাকতে পারে শুধুমাত্র প্রোফাইলের দৈর্ঘ্য সামঞ্জস্য করার সময়।

যেমন:

• ছোট দৈর্ঘ্য → ছোট ইলেকট্রনিক মডিউল
• মাঝারি দৈর্ঘ্য → সেন্সর/রূপান্তর মডিউল
• দীর্ঘ দৈর্ঘ্য → পাতলা নিয়ন্ত্রণ বা ডেটা মডিউল

এই পদ্ধতি ইলেকট্রনিক পণ্য সিরিজ উন্নয়নের জন্য উপযুক্ত.

প্রযুক্তিগত বিশেষ উল্লেখ

দ্রষ্টব্য: নির্দিষ্ট অ্যালুমিনিয়াম খাদ গ্রেড, প্রোফাইল প্রাচীর বেধ, অভ্যন্তরীণ গঠন, দৈর্ঘ্য রেঞ্জ, মেশিনিং সহনশীলতা, এবং পৃষ্ঠ চিকিত্সা প্রয়োজনীয়তা নির্দিষ্ট অঙ্কন বা আদেশ অনুযায়ী নিশ্চিত করা প্রয়োজন।

আবেদনের সুযোগ

1. স্লিম PCB ইলেকট্রনিক মডিউল

43×13mm-এর জন্য সবচেয়ে উপযুক্ত দিকগুলির মধ্যে একটি হল নিম্ন-উচ্চতার PCB মডিউল।

যেমন:

• নিয়ন্ত্রণ সার্কিট মডিউল
• সিগন্যাল প্রসেসিং মডিউল
• ইন্টারফেস মডিউল
• রূপান্তর মডিউল
• এমবেডেড ইলেকট্রনিক মডিউল
• ছোট ইলেকট্রনিক কন্ট্রোল বোর্ড

এই পণ্যগুলির সাধারণত খুব বেশি অভ্যন্তরীণ স্থানের প্রয়োজন হয় না, তবে একটি নির্দিষ্ট পার্শ্বীয় PCB লেআউট প্রস্থের প্রয়োজন হয়, তাই 43×13mm এর সমতল কাঠামো আরও উপযুক্ত।

2. সেন্সর এবং সনাক্তকরণ ইলেকট্রনিক মডিউল

কিছু জন্য ব্যবহার করা যেতে পারে:

• সেন্সর মডিউল
• সংকেত অধিগ্রহণ মডিউল
• সনাক্তকরণ মডিউল
• মনিটরিং মডিউল
• ডেটা অধিগ্রহণ মডিউল
• সেন্সর ইন্টারফেস ইলেকট্রনিক উপাদান

43 × 13 মিমি এমবেডেড ইলেকট্রনিক মডিউল অ্যালুমিনিয়াম ঘের বিশেষত পাতলা অভ্যন্তরীণ সার্কিট এবং সীমিত সামগ্রিক পণ্য বেধ সহ ইলেকট্রনিক ডিভাইসের জন্য উপযুক্ত।

3. সংকেত রূপান্তর এবং ইন্টারফেস মডিউল

যেমন:

• সংকেত রূপান্তর মডিউল
• ইন্টারফেস রূপান্তর মডিউল
• ডেটা ইন্টারফেস মডিউল
• যোগাযোগ ইন্টারফেস মডিউল
• বৈদ্যুতিক সংকেত প্রক্রিয়াকরণ মডিউল

এই পণ্যগুলি সাধারণত একটি PCB এবং একটি নির্দিষ্ট সংখ্যক সংযোগকারী প্রয়োজন, কিন্তু সামগ্রিক ভলিউম এখনও ছোট।

4. এমবেডেড ইলেকট্রনিক ডিভাইস

43×13mm কিছু ইলেকট্রনিক মডিউলের জন্য ব্যবহার করা যেতে পারে যেগুলি অন্যান্য ডিভাইসের ভিতরে ইনস্টল করা প্রয়োজন, উদাহরণস্বরূপ:

• এম্বেডেড কন্ট্রোল মডিউল
• ছোট পর্যবেক্ষণ ইলেকট্রনিক মডিউল
• ডেটা অধিগ্রহণের উপাদান
• স্মার্ট ইলেকট্রনিক মডিউল
• ডিভাইস অভ্যন্তরীণ ফাংশন মডিউল

নিম্ন-উচ্চতার কাঠামো বিশেষভাবে সীমিত মাউন্ট স্থান সহ পরিস্থিতিতে জন্য উপযুক্ত।

5. ছোট যন্ত্র অভ্যন্তরীণ ইলেকট্রনিক মডিউল

এছাড়াও ব্যবহার করা যেতে পারে:

• ইলেকট্রনিক মডিউল পরিমাপ
• পরীক্ষা মডিউল
• যন্ত্র নিয়ন্ত্রণ মডিউল
• সিগন্যাল প্রসেসিং মডিউল
• সনাক্তকরণ সরঞ্জাম অভ্যন্তরীণ উপাদান

যাইহোক, যদি পণ্যের ভিতরে লম্বা ইলেকট্রনিক উপাদান থাকে, তাহলে 13 মিমি উচ্চতা অপর্যাপ্ত হতে পারে এবং একটি লম্বা অ্যালুমিনিয়াম প্রোফাইল স্পেসিফিকেশন নির্বাচন করতে হবে।

কাস্টমাইজযোগ্য বিষয়বস্তু

কর্মশালা শো

FAQ

43 × 13 মিমি অ্যালুমিনিয়াম ঘের কোন পণ্যের জন্য উপযুক্ত?

প্রধানত স্লিম PCBs, সেন্সর মডিউল, সংকেত রূপান্তর মডিউল, ইন্টারফেস মডিউল, ডেটা অধিগ্রহণ মডিউল এবং এমবেডেড ইলেকট্রনিক উপাদানগুলির জন্য উপযুক্ত।

কেন 43×13mm অ্যালুমিনিয়াম ঘের স্লিম ইলেকট্রনিক ডিভাইসের জন্য উপযুক্ত?

কারণ ঘেরের ক্রস-সেকশনের উচ্চতা মাত্র 13 মিমি। লম্বা অ্যালুমিনিয়াম প্রোফাইল ঘেরের তুলনায়, এটি সামগ্রিক পণ্য বেধের প্রয়োজনীয়তা সহ ইলেকট্রনিক ডিভাইসগুলির জন্য আরও উপযুক্ত।

43 × 13 মিমি কি একটি PCB মিটমাট করতে পারে?

হ্যাঁ, তবে নির্দিষ্ট অভিযোজনযোগ্যতা PCB মাত্রা, উপাদানের উচ্চতা এবং প্রোফাইলের অভ্যন্তরীণ কাঠামো অনুসারে নিশ্চিত করা প্রয়োজন।

43 × 13 মিমি কি শিল্প নিয়ন্ত্রণ সরঞ্জামের জন্য উপযুক্ত?

43 × 13 মিমি এমবেডেড ইলেকট্রনিক মডিউল অ্যালুমিনিয়াম এনক্লোজার নিম্ন-উচ্চতার শিল্প ইলেকট্রনিক মডিউল, যেমন সিগন্যাল মডিউল, ইন্টারফেস মডিউল, অধিগ্রহণ মডিউল ইত্যাদির জন্য আরও উপযুক্ত৷ যদি এটি একটি নিয়ামক হয় যাতে অনেকগুলি অভ্যন্তরীণ উপাদান রয়েছে যার জন্য বৃহত্তর স্থান প্রয়োজন, একটি লম্বা ঘের স্পেসিফিকেশন বিবেচনা করা উচিত৷

ঘের দৈর্ঘ্য কাস্টমাইজ করা যাবে?

হ্যাঁ। 43 × 13 মিমি ক্রস-সেকশন আকারের প্রতিনিধিত্ব করে এবং প্রকৃত পণ্যের দৈর্ঘ্য PCB এবং ডিভাইসের কাঠামো অনুযায়ী স্থির-দৈর্ঘ্য কাটা যেতে পারে।
