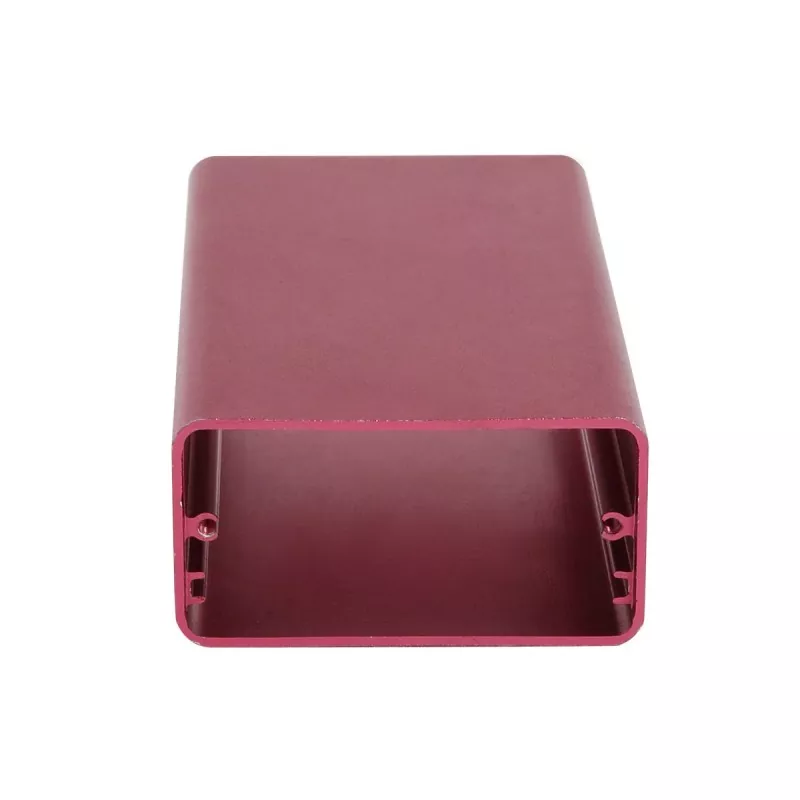

44×23mm অ্যালুমিনিয়াম ডেটা অধিগ্রহণ সরঞ্জাম ঘের

44×23mm অ্যালুমিনিয়াম ডেটা অধিগ্রহণ সরঞ্জাম ঘের — একটি লো-প্রোফাইল এক্সট্রুড অ্যালুমিনিয়াম হাউজিং ছোট ইলেকট্রনিক মডিউল এবং বৃহত্তর নিয়ন্ত্রণ সরঞ্জামের মধ্যে অবস্থান করে। এর 44 মিমি প্রস্থ PCB এবং সংযোগকারীগুলির জন্য পার্শ্বীয় লেআউট রুম সরবরাহ করে, যখন 23 মিমি উচ্চতা সামগ্রিক ডিভাইসটিকে কমপ্যাক্ট রাখে। এটি একটি সার্কিট বোর্ড, বেশ কয়েকটি ইন্টারফেস, এবং অত্যধিক লম্বা না হয়ে মাঝারি সংখ্যক উপাদান মিটমাট করা আবশ্যক পণ্যগুলির জন্য এটিকে উপযুক্ত করে তোলে৷

দৈর্ঘ্য PCB এবং ডিভাইসের মাত্রায় কাটা হয়, এবং পরবর্তী CNC মেশিনিং, ড্রিলিং, ট্যাপিং, ইন্টারফেস ওপেনিং, এন্ড প্লেট মেশিনিং এবং লোগো প্রসেসিং স্ট্যান্ডার্ড প্রোফাইলটিকে সম্পূর্ণ কাস্টম অ্যালুমিনিয়াম ঘেরে পরিণত করে। Boyuan হার্ডওয়্যার, 20 বছরের বেশি অভিজ্ঞতা এবং একটি ~10,000㎡ কারখানা, সরবরাহ কাটা, CNC, ড্রিলিং, লঘুপাত, পৃষ্ঠ চিকিত্সা, লেজার খোদাই, সিল্কস্ক্রিন, পরিদর্শন এবং সমাবেশ।

পণ্যের সংজ্ঞা

44×23mm অ্যালুমিনিয়াম ঘের হল একটি এক্সট্রুড অ্যালুমিনিয়াম ইলেকট্রনিক হাউজিং যা ছোট-থেকে-মাঝারি PCB, সার্কিট কন্ট্রোল মডিউল, যোগাযোগ মডিউল, ডেটা অধিগ্রহণ সরঞ্জাম এবং এমবেডেড ইলেকট্রনিক পণ্যগুলির জন্য উপযুক্ত।

44×23mm একটি বৃহত্তর, নিম্ন ক্রস-সেকশন কাঠামো গ্রহণ করে: 44mm পাশ্বর্ীয় মাত্রা PCB এবং ইলেকট্রনিক উপাদানগুলির জন্য একটি নির্দিষ্ট বিন্যাস স্থান প্রদান করে, যখন 23mm উচ্চতা সামগ্রিক ডিভাইসের কাঠামোকে কম্প্যাক্ট রাখে।

এই আকার ছোট ইলেকট্রনিক মডিউল এবং বড় নিয়ন্ত্রণ সরঞ্জাম মধ্যে পণ্য জন্য আরো উপযুক্ত. বিশেষ করে যখন পণ্যটির একটি PCB, ইন্টারফেস, সংযোগকারী এবং একটি নির্দিষ্ট সংখ্যক ইলেকট্রনিক উপাদান ইনস্টল করার প্রয়োজন হয়, যখন ঘেরটি খুব বেশি লম্বা হতে না চায়, 44×23mm এর ভালো প্রযোজ্যতা রয়েছে।

পিসিবি এবং ডিভাইসের দৈর্ঘ্য অনুযায়ী ঘেরটি স্থির-দৈর্ঘ্য কাটা হতে পারে এবং একটি সম্পূর্ণ কাস্টম অ্যালুমিনিয়াম ইলেকট্রনিক ঘের তৈরি করতে CNC মেশিনিং, ড্রিলিং, ট্যাপিং, ইন্টারফেস ওপেনিংস, এন্ড প্লেট মেশিনিং এবং লোগো প্রক্রিয়াকরণের সাথে মিলিত হতে পারে।

মূল সুবিধা

1. 44 মিমি পার্শ্বীয় স্থান, PCB এবং ইন্টারফেস বিন্যাসের জন্য উপযুক্ত

44×23mm এর সবচেয়ে উল্লেখযোগ্য বৈশিষ্ট্য হল কম উচ্চতা বজায় রাখার সাথে সাথে এর অপেক্ষাকৃত যথেষ্ট প্রস্থ।

44 মিমি পাশ্বর্ীয় মাত্রা PCB-তে ইলেকট্রনিক উপাদান, সংযোগকারী এবং ইন্টারফেসের জন্য লেআউট স্থান প্রদান করে, যা ইলেকট্রনিক মডিউলগুলির জন্য উপযুক্ত যেগুলির সার্কিট উপাদানগুলির পার্শ্বীয় বিন্যাস প্রয়োজন।

জন্য বিশেষভাবে উপযুক্ত:

• পিসিবি নিয়ন্ত্রণ মডিউল
• ডেটা অধিগ্রহণ মডিউল
• সংকেত রূপান্তর মডিউল
• যোগাযোগ মডিউল
• I/O মডিউল
• এমবেডেড ইলেকট্রনিক ডিভাইস

সংকীর্ণ অ্যালুমিনিয়াম প্রোফাইল স্পেসিফিকেশনের তুলনায়, এই ধরনের ক্রস-সেকশন অভ্যন্তরীণ কাঠামো ডিজাইনের জন্য আরও পার্শ্বীয় মার্জিন প্রদান করে।

2. 23 মিমি উচ্চতা, অভ্যন্তরীণ স্থান এবং ডিভাইসের পুরুত্বের ভারসাম্য

23 মিমি উচ্চতা একটি অপেক্ষাকৃত কম-প্রোফাইল ইলেকট্রনিক ঘের স্পেসিফিকেশন।

এটি একটি 13 মিমি অতি-পাতলা ঘেরের মতো নয় যা প্রধানত কম-উচ্চতা ইলেকট্রনিক উপাদানগুলিকে লক্ষ্য করে, বা 29 মিমি আশেপাশের একটি ঘেরের মতো নয় যা বৃহত্তর অভ্যন্তরীণ উচ্চতার উপর জোর দেয়।

অতএব, 44×23mm এর জন্য আরও উপযুক্ত: ইলেকট্রনিক ডিভাইসগুলির জন্য একটি নির্দিষ্ট অভ্যন্তরীণ স্থান প্রয়োজন কিন্তু সামগ্রিক পণ্যের উচ্চতা নিয়ন্ত্রণ করতে চায়।

এটি এটি শিল্প ইলেকট্রনিক এবং যোগাযোগ ইলেকট্রনিক মডিউলগুলির একটি অপেক্ষাকৃত বিস্তৃত পরিসর কভার করতে দেয়।

3. PCB, ইন্টারফেস এবং ইলেকট্রনিক উপাদানগুলির সমন্বয়ের জন্য উপযুক্ত

প্রকৃত ইলেকট্রনিক পণ্যগুলিতে, ঘেরটি সাধারণত শুধুমাত্র পিসিবিকে মিটমাট করার প্রয়োজন হয় না, তবে এটি পরিচালনা করাও প্রয়োজন:

• পাওয়ার ইন্টারফেস
• যোগাযোগ ইন্টারফেস
• সংকেত ইন্টারফেস
• টার্মিনাল ব্লক
• ইন্ডিকেটর লাইট
• বোতাম
• সংযোগকারী

44 × 23 মিমি এই উপাদানগুলির নির্দিষ্ট অবস্থান অনুসারে পোস্ট-মেশিন করা যেতে পারে, একটি স্ট্যান্ডার্ড ক্রস-সেকশন থেকে প্রোফাইল ঘেরটিকে একটি কাস্টম ঘেরে পরিণত করে যা ডিভাইসের কাঠামোর সাথে খাপ খায়।

4. পিসিবি এবং পণ্যের কাঠামো অনুযায়ী দৈর্ঘ্য সামঞ্জস্য করা যেতে পারে

44×23mm হল ঘের ক্রস-সেকশন স্পেসিফিকেশন, এবং চূড়ান্ত পণ্যের দৈর্ঘ্য অভ্যন্তরীণ সার্কিট বোর্ড এবং ইলেকট্রনিক উপাদান অনুযায়ী সামঞ্জস্য করা যেতে পারে।

অতএব, একই 44×23mm স্পেসিফিকেশন বিভিন্ন দৈর্ঘ্যের পণ্য সিরিজের সাথে মিলিত হতে পারে:

পণ্য সিরিজের বিকাশের জন্য, দৈর্ঘ্য পরিবর্তন করে বিভিন্ন মডেল তৈরি করার সময় একই ক্রস-সেকশন বজায় রাখা যেতে পারে।

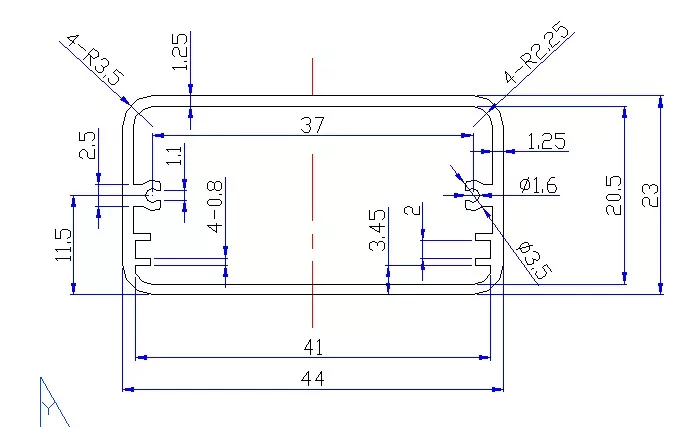

প্রযুক্তিগত বিশেষ উল্লেখ

দ্রষ্টব্য: প্রকৃত অ্যালুমিনিয়াম খাদ গ্রেড, প্রোফাইল প্রাচীর বেধ, অভ্যন্তরীণ গঠন, দৈর্ঘ্য পরিসীমা, যন্ত্র সহনশীলতা, এবং পৃষ্ঠ চিকিত্সা প্রয়োজনীয়তা নির্দিষ্ট অঙ্কন বা আদেশ অনুযায়ী নিশ্চিত করা প্রয়োজন।

আবেদনের সুযোগ

1. শিল্প নিয়ন্ত্রণ মডিউল

44×23mm বিভিন্ন ছোট-থেকে-মাঝারি শিল্প ইলেকট্রনিক মডিউলগুলির জন্য ব্যবহার করা যেতে পারে, যেমন:

• PLC পেরিফেরাল মডিউল
• I/O মডিউল
• শিল্প নিয়ন্ত্রণ মডিউল
• সংকেত রূপান্তর মডিউল
• ডেটা অধিগ্রহণ মডিউল
• এম্বেডেড কন্ট্রোল মডিউল
• অটোমেশন সরঞ্জাম ইলেকট্রনিক মডিউল

এই পণ্যগুলিতে সাধারণত PCB এবং ইন্টারফেস উভয় উপাদানই মিটমাট করা প্রয়োজন, তাই বিশেষ করে ছোট অ্যালুমিনিয়াম ঘেরের তুলনায়, একটি নির্দিষ্ট পার্শ্বীয় লেআউট স্থান প্রয়োজন।

2. ডেটা অধিগ্রহণ এবং সংকেত রূপান্তর সরঞ্জাম

এর জন্য উপযুক্ত:

• ডেটা অধিগ্রহণ মডিউল
• সংকেত অধিগ্রহণ মডিউল
• সংকেত রূপান্তরকারী
• ডেটা রূপান্তর মডিউল
• সেন্সর ইন্টারফেস মডিউল
• মনিটরিং মডিউল

এই ডিভাইসগুলিতে সাধারণত PCB, সংযোগকারী এবং একটি নির্দিষ্ট সংখ্যক ইলেকট্রনিক উপাদান ইনস্টল করতে হয়। 44×23mm অপেক্ষাকৃত কমপ্যাক্ট স্ট্রাকচারাল স্পেস প্রদান করতে পারে।

3. যোগাযোগ এবং ডেটা ট্রান্সমিশন মডিউল

এর জন্য ব্যবহার করা যেতে পারে:

• যোগাযোগ মডিউল
• ডেটা ট্রান্সমিশন মডিউল
• যোগাযোগ ইন্টারফেস মডিউল
• সংকেত রূপান্তর ডিভাইস
• নেটওয়ার্ক যোগাযোগ ইলেকট্রনিক মডিউল
• এমবেডেড যোগাযোগ ডিভাইস

শেষ মুখ বা পাশ ইন্টারফেস বিন্যাস অনুযায়ী খোলা যেতে পারে, যাতে সার্কিট বোর্ড এবং বাহ্যিক ডিভাইসগুলির মধ্যে একটি সম্পূর্ণ সংযোগ তৈরি হয়।

4. IoT এবং স্মার্ট ইলেকট্রনিক মডিউল

এর জন্য ব্যবহার করা যেতে পারে:

• আইওটি নিয়ন্ত্রণ মডিউল
• স্মার্ট মনিটরিং মডিউল
• ডেটা অধিগ্রহণ টার্মিনাল
• রিমোট কন্ট্রোল মডিউল
• স্মার্ট সেন্সর ইলেকট্রনিক মডিউল
• এমবেডেড স্মার্ট ডিভাইস

অভ্যন্তরীণভাবে একটি নির্দিষ্ট PCB লেআউট স্থান প্রয়োজনের সময় ডিভাইসটিকে কমপ্যাক্ট রাখতে হবে এমন পণ্যগুলির জন্য, এই স্পেসিফিকেশনটি আরও উপযুক্ত।

5. ছোট যন্ত্র এবং পরীক্ষার সরঞ্জাম

এছাড়াও ব্যবহার করা যেতে পারে:

• পরিমাপ মডিউল
• সনাক্তকরণ মডিউল
• ইলেকট্রনিক মডিউল পরীক্ষা করুন
• সিগন্যাল প্রসেসিং মডিউল
• যন্ত্র অভ্যন্তরীণ নিয়ন্ত্রণ মডিউল
• ছোট মনিটরিং ডিভাইস

যদি ভিতরে লম্বা ইলেকট্রনিক উপাদান থাকে, তবে নির্বাচনের সময় নিশ্চিত করতে হবে যে 23 মিমি উচ্চতা প্রকৃত ইনস্টলেশন স্থান পূরণ করতে পারে কিনা।

কাস্টমাইজযোগ্য বিষয়বস্তু

কর্মশালা শো

FAQ

44×23mm অ্যালুমিনিয়াম ঘের কোন পণ্যের জন্য উপযুক্ত?

পিসিবি ইলেকট্রনিক মডিউল, শিল্প নিয়ন্ত্রণ মডিউল, যোগাযোগ মডিউল, ডেটা অধিগ্রহণ মডিউল, সংকেত রূপান্তর মডিউল, আইওটি ডিভাইস এবং ছোট যন্ত্র ইলেকট্রনিক মডিউলগুলির জন্য প্রধানত উপযুক্ত।

44×23mm অ্যালুমিনিয়াম ঘের কি PCB-এর জন্য উপযুক্ত?

ছোট-থেকে-মাঝারি PCB ইলেকট্রনিক মডিউলগুলির জন্য উপযুক্ত, তবে PCB মাত্রা, মাউন্টিং পদ্ধতি, উপাদানের উচ্চতা এবং প্রোফাইল অভ্যন্তরীণ কাঠামো অনুযায়ী নির্দিষ্ট অভিযোজনযোগ্যতা নিশ্চিত করা প্রয়োজন।

44×23mm এবং 42×23mm এর মধ্যে পার্থক্য কি?

উভয়ের উচ্চতা একই, কিন্তু 44×23mm এর একটি বৃহত্তর পার্শ্বীয় মাত্রা রয়েছে। অতএব, যখন আরও পাশ্বর্ীয় PCB লেআউট স্থান, ইন্টারফেস, বা ইলেকট্রনিক উপাদান মাউন্ট করার স্থান প্রয়োজন হয়, 44×23mm অগ্রাধিকার দেওয়া যেতে পারে।

44 × 23 মিমি ঘেরের দৈর্ঘ্য কাস্টমাইজ করা যেতে পারে?

হ্যাঁ। 44 × 23 মিমি হল ক্রস-সেকশনের আকার, এবং প্রকৃত ঘেরের দৈর্ঘ্য PCB এবং পণ্যের কাঠামো অনুযায়ী স্থির-দৈর্ঘ্য কাটা যেতে পারে।

ইন্টারফেস এবং মাউন্টিং গর্ত মেশিন করা যাবে?

হ্যাঁ। ইন্টারফেস খোলা, মাউন্টিং হোল, থ্রেডেড হোল এবং অন্যান্য তিন-অক্ষ CNC মেশিনিং 2D/3D অঙ্কন অনুযায়ী সঞ্চালিত হতে পারে।

একটি লোগো তৈরি করা যাবে?

লেজার খোদাই বা সিল্কস্ক্রিন প্রিন্টিং ব্যবহার করা যেতে পারে।

44×23mm অ্যালুমিনিয়াম ডেটা অধিগ্রহণ সরঞ্জাম ঘেরের নমুনাগুলি প্রথমে তৈরি করা যেতে পারে?

হ্যাঁ। নমুনা মেশিনিং প্রথমে সঞ্চালিত হতে পারে, PCB মাউন্টিং, অভ্যন্তরীণ স্থান, ইন্টারফেস অবস্থান এবং সামগ্রিক সমাবেশ নিশ্চিত করতে ব্যবহৃত হয়।
