45×19mm অ্যালুমিনিয়াম শিল্প ইলেকট্রনিক মডিউল ঘের

অ্যালুমিনিয়াম প্রোফাইল বডিটি প্রয়োজনীয় পণ্যের দৈর্ঘ্যে কাটা যেতে পারে এবং তারপরে শেষ প্লেট, সিএনসি মেশিনিং, মাউন্টিং হোল, ইন্টারফেস ওপেনিংস, থ্রেডেড হোল, লোগো এবং পৃষ্ঠের চিকিত্সার সাথে একটি সম্পূর্ণ ইলেকট্রনিক ডিভাইস ঘের তৈরি করতে পারে। Boyuan হার্ডওয়্যার, 20 বছরেরও বেশি অভিজ্ঞতার সাথে, একটি ~10,000㎡ কারখানা, এবং প্রায় 300টি বিদ্যমান ছাঁচ, হ্যান্ডেল কাটিং, তিন-অক্ষ CNC, ড্রিলিং, ট্যাপিং, পৃষ্ঠ চিকিত্সা, লেজার খোদাই, সিল্কস্ক্রিন, পরিদর্শন এবং ঘরে সমাবেশ।

পণ্যের সংজ্ঞা

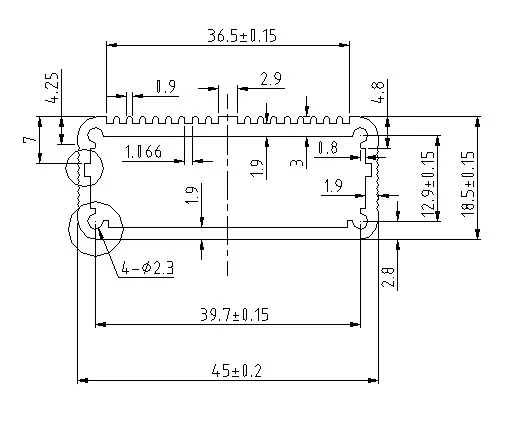

45×19mm অ্যালুমিনিয়াম ঘের হল একটি লো-প্রোফাইল এক্সট্রুড অ্যালুমিনিয়াম ইলেকট্রনিক ডিভাইস ঘের যার ক্রস-সেকশন আকার প্রায় 45mm × 19mm।

এই স্পেসিফিকেশনের সবচেয়ে উল্লেখযোগ্য বৈশিষ্ট্য হল 45 মিমি পাশ্বর্ীয় স্থান এবং 19 মিমি কম উচ্চতার সমন্বয়। লম্বা ইলেকট্রনিক ডিভাইস ঘেরের তুলনায়, এটি সামগ্রিক পণ্য বেধ নিয়ন্ত্রণ করতে সাহায্য করে; সংকীর্ণ লো-প্রোফাইল ঘেরের তুলনায়, 45 মিমি প্রস্থ পিসিবি, সংযোগকারী এবং ইন্টারফেসের জন্য আরও যথেষ্ট পার্শ্বীয় বিন্যাস স্থান প্রদান করে।

অতএব, এই অ্যালুমিনিয়াম ঘেরের জন্য আরও উপযুক্ত:

• পিসিবি ইলেকট্রনিক মডিউল
• সংকেত রূপান্তর মডিউল
• ডেটা অধিগ্রহণ মডিউল
• যোগাযোগ ইন্টারফেস মডিউল
• সেন্সর মডিউল
• শিল্প নিয়ন্ত্রণ ইলেকট্রনিক মডিউল
• ছোট পরিমাপ এবং পরীক্ষার সরঞ্জাম
• এমবেডেড ইলেকট্রনিক ডিভাইস

অ্যালুমিনিয়াম প্রোফাইল বডিটি পণ্যের দৈর্ঘ্য অনুযায়ী কাটা যেতে পারে এবং শেষ প্লেট, সিএনসি মেশিনিং, মাউন্টিং হোল, ইন্টারফেস হোল, থ্রেডেড হোল, লোগো এবং সারফেস ট্রিটমেন্ট দিয়ে সম্পূর্ণ ইলেকট্রনিক ডিভাইস ঘের তৈরি করতে পারে।

পণ্যের বিবরণ

1. 45 মিমি প্রস্থ, পিসিবি এবং ইন্টারফেসের জন্য আরও ভাল পার্শ্বীয় লেআউট স্থান প্রদান করে

45 মিমি প্রস্থ একটি কম-প্রোফাইল ইলেকট্রনিক ঘেরের জন্য অপেক্ষাকৃত ভাল পার্শ্বীয় স্থান প্রদান করে।

যদি পণ্যটিকে কিছু সংকীর্ণ অ্যালুমিনিয়াম ঘেরের তুলনায় একই সময়ে PCB, সংযোগকারী এবং ইন্টারফেসগুলিকে অভ্যন্তরীণভাবে সাজাতে হয়, তাহলে 45 মিমি প্রস্থ আরও লেআউট মার্জিন প্রদান করে।

45×19 মিমি অ্যালুমিনিয়াম ইন্ডাস্ট্রিয়াল ইলেকট্রনিক মডিউল ঘের বিশেষভাবে ইলেকট্রনিক মডিউলগুলির জন্য উপযুক্ত যেগুলির শেষ মুখ বা পাশে একাধিক ইন্টারফেস সাজাতে হবে, যেমন:

• যোগাযোগ ইন্টারফেস
• পাওয়ার ইন্টারফেস
• টার্মিনাল ব্লক
• ইন্ডিকেটর লাইট
• বোতাম
• ছোট সংযোগকারী

2. 19 মিমি কম উচ্চতা, বেধের প্রয়োজনীয়তা সহ ইলেকট্রনিক ডিভাইসের জন্য উপযুক্ত

19 মিমি উচ্চতা প্রচলিত কমপ্যাক্ট ক্রস-সেকশন যেমন 25 মিমি এবং 29 মিমি থেকে উল্লেখযোগ্যভাবে কম, এটিকে এমন পণ্যগুলির জন্য আরও উপযুক্ত করে তোলে যা সামগ্রিক ডিভাইসের বেধ নিয়ন্ত্রণ করতে হবে।

এটি কম অভ্যন্তরীণ উপাদান উচ্চতা সহ PCB পণ্যগুলির জন্য বিশেষভাবে উপযুক্ত।

যেমন:

• স্লিম PCB + ইন্টারফেস → উপযুক্ত
• PCB + কম উচ্চতা ইলেকট্রনিক উপাদান → উপযুক্ত
• PCB + লম্বা রিলে/টার্মিনাল/মডিউল → অভ্যন্তরীণ উচ্চতা প্রথমে নিশ্চিত করতে হবে

অতএব, একটি 45×19mm ঘের নির্বাচন করার আগে, কার্যকর অভ্যন্তরীণ স্থান প্রকৃত PCB এবং উপাদান উচ্চতা অনুযায়ী নিশ্চিত করা প্রয়োজন।

3. প্রশস্ত এবং পাতলা ক্রস-সেকশন, অনুভূমিক বিন্যাসের জন্য আরও উপযুক্ত

45×19mm কেবলমাত্র "সবচেয়ে পাতলা" নয়, বরং নিম্ন উচ্চতা এবং পার্শ্বীয় স্থানের মধ্যে ভারসাম্য অর্জন করা।

তুলনামূলকভাবে বড় পাশ্বর্ীয় PCB মাত্রার ইলেকট্রনিক মডিউলগুলির জন্য কিন্তু যেগুলি খুব বেশি পুরু হতে চায় না, এই ক্রস-সেকশন কাঠামোর ভাল অভিযোজনযোগ্যতা রয়েছে।

4. অ্যালুমিনিয়াম এক্সট্রুশন কাঠামো বিভিন্ন দৈর্ঘ্যের পণ্যগুলির বিকাশের সুবিধা দেয়

একটি প্রোফাইল ক্রস-সেকশন হিসাবে, বিভিন্ন পণ্যের অভ্যন্তরীণ স্থান অনুযায়ী 45 × 19 মিমি দৈর্ঘ্য সামঞ্জস্য করা যেতে পারে।

একই ক্রস-সেকশন একাধিক দৈর্ঘ্যের সংস্করণ বিকাশ করতে ব্যবহার করা যেতে পারে:

• সংক্ষিপ্ত সংস্করণ: ছোট পিসিবি বা ইন্টারফেস মডিউল
• মাঝারি সংস্করণ: PCB + যোগাযোগ/নিয়ন্ত্রণ উপাদান
• দীর্ঘ সংস্করণ: ডেটা অধিগ্রহণ বা বহু-ইন্টারফেস ইলেকট্রনিক মডিউল

একই-সিরিজের পণ্য বিকাশের জন্য, এটি বিভিন্ন ঘেরের ক্রস-সেকশনের কারণে সৃষ্ট কাঠামোগত পরিবর্তনগুলিকে কমাতে পারে।

প্রযুক্তিগত বিশেষ উল্লেখ

নির্দিষ্ট পরামিতি যেমন অ্যালুমিনিয়াম খাদ গ্রেড, প্রোফাইল প্রাচীর বেধ, অভ্যন্তরীণ মাত্রা, দৈর্ঘ্য পরিসীমা, মেশিনিং সহনশীলতা, এবং পৃষ্ঠ চিকিত্সা রং প্রকৃত অঙ্কন এবং অর্ডার প্রয়োজনীয়তা সাপেক্ষে হবে।

কি পণ্য এটি জন্য উপযুক্ত?

1. PCB ইলেকট্রনিক মডিউল

এটি 45×19mm এর জন্য একটি অপেক্ষাকৃত সাধারণ প্রয়োগের দিক।

কম-উচ্চতার PCB মডিউলগুলির জন্য, 45 মিমি প্রস্থ সার্কিট বোর্ড এবং ইন্টারফেস লেআউটের জন্য ব্যবহার করা যেতে পারে, যখন 19 মিমি উচ্চতা সামগ্রিক পণ্যের বেধ নিয়ন্ত্রণ করে।

এর জন্য উপযুক্ত:

• PCB কন্ট্রোল মডিউল
• ইলেকট্রনিক কন্ট্রোল বোর্ড
• এমবেডেড ইলেকট্রনিক্স
• ইলেকট্রনিক ইন্টারফেস মডিউল

2. সংকেত রূপান্তর এবং ডেটা অধিগ্রহণ মডিউল

সংকেত রূপান্তর এবং ডেটা অধিগ্রহণ পণ্যগুলির জন্য সাধারণত PCBs, সংযোগকারী এবং একাধিক ইন্টারফেসের প্রয়োজন হয়, তবে অগত্যা খুব লম্বা ঘেরের প্রয়োজন হয় না।

45×19mm প্রস্থ ইন্টারফেস লেআউটের জন্য স্থান প্রদান করে, যখন 19mm উচ্চতা পণ্যটিকে কমপ্যাক্ট রাখতে সাহায্য করে।

এর জন্য উপযুক্ত:

• সংকেত রূপান্তর মডিউল
• ডেটা অধিগ্রহণ মডিউল
• সিগন্যাল ইন্টারফেস মডিউল
• সেন্সর ইন্টারফেস ডিভাইস
• পরিমাপ মডিউল

3. কমিউনিকেশন ইন্টারফেস মডিউল

ইলেকট্রনিক মডিউলগুলির জন্য যা যোগাযোগের ইন্টারফেসগুলি ইনস্টল করতে হবে, 45 মিমি প্রস্থ ইন্টারফেস এবং সার্কিট বোর্ডগুলি সাজানোর জন্য ব্যবহার করা যেতে পারে এবং 19 মিমি উচ্চতা সামগ্রিক বেধের প্রয়োজনীয়তার সাথে পণ্যগুলির জন্য উপযুক্ত।

যেমন:

• কমিউনিকেশন ইন্টারফেস মডিউল
• ডেটা ট্রান্সমিশন মডিউল
• নেটওয়ার্ক ইন্টারফেস ইলেকট্রনিক্স
• ইন্ডাস্ট্রিয়াল কমিউনিকেশন মডিউল

4. সেন্সর এবং IoT ইলেকট্রনিক মডিউল

সেন্সর কন্ট্রোল বোর্ড, IoT মডিউল এবং ছোট মনিটরিং ডিভাইসের জন্য, যদি অভ্যন্তরীণ ইলেকট্রনিক উপাদানের উচ্চতা কম হয়, তাহলে সুরক্ষার জন্য একটি 45×19 মিমি অ্যালুমিনিয়াম এক্সট্রুশন ঘের ব্যবহার করা যেতে পারে।

এর জন্য উপযুক্ত:

• সেন্সর মডিউল
• আইওটি ইলেকট্রনিক্স
• মনিটরিং মডিউল
• স্মার্ট কন্ট্রোল মডিউল
• এমবেডেড সেন্সর ডিভাইস

5. ছোট শিল্প নিয়ন্ত্রণ মডিউল

45×19mm কিছু ছোট শিল্প ইলেকট্রনিক নিয়ন্ত্রণ মডিউলের জন্য ব্যবহার করা যেতে পারে, যেমন:

• নিয়ন্ত্রণ ইন্টারফেস মডিউল
• I/O সম্পর্কিত মডিউল
• সিগন্যাল প্রসেসিং মডিউল
• ছোট নিয়ন্ত্রণ বোর্ড
• শিল্প যোগাযোগ মডিউল

যদি লম্বা টার্মিনাল, রিলে বা অন্যান্য উপাদান অভ্যন্তরীণভাবে অন্তর্ভুক্ত করা হয়, তাহলে প্রকৃত উচ্চতা অনুযায়ী উপযুক্ততা নিশ্চিত করা প্রয়োজন।

কি কাঠামো মেশিন করা যেতে পারে?

বিভিন্ন ইলেকট্রনিক পণ্য কাঠামোর জন্য, অ্যালুমিনিয়াম প্রোফাইল এবং শেষগুলিতে আরও মেশিনিং করা যেতে পারে।

45×19mm এবং অনুরূপ-আকারের অ্যালুমিনিয়াম ঘেরের মধ্যে কীভাবে চয়ন করবেন?

বিভিন্ন ক্রস-সেকশন আকারের মধ্যে প্রধান পার্থক্য হল "যা ভাল" নয়, তবে বিভিন্ন অভ্যন্তরীণ স্থান এবং পণ্যের বেধের প্রয়োজনীয়তা।

কখন 45×19mm সবচেয়ে উপযুক্ত?

আপনার পণ্য যদি হয়:

• পার্শ্বীয় PCB মাত্রা তুলনামূলকভাবে প্রশস্ত
• অভ্যন্তরীণ উপাদান উচ্চতায় লম্বা নয়
• সামগ্রিক ডিভাইসের বেধ নিয়ন্ত্রণ করা প্রয়োজন

তারপর 45×19mm অ্যালুমিনিয়াম ইন্ডাস্ট্রিয়াল ইলেক্ট্রনিক মডিউল এনক্লোজার হল একটি স্পেসিফিকেশন যা অগ্রাধিকার দেওয়ার মতো।

বিপরীতভাবে, যদি অভ্যন্তরীণভাবে লম্বা সংযোগকারী, টার্মিনাল, পাওয়ার মডিউল বা অন্যান্য ইলেকট্রনিক উপাদান থাকে, তাহলে 19 মিমি উচ্চতার সাথে সংশ্লিষ্ট প্রকৃত অভ্যন্তরীণ স্থান নিশ্চিত করার জন্য অগ্রাধিকার দেওয়া উচিত।

Boyuan হার্ডওয়্যারের অ্যালুমিনিয়াম ঘের মেশিনিং ক্ষমতা

Boyuan হার্ডওয়্যার প্রায় 10,000 বর্গ মিটার কারখানা এলাকা সহ অ্যালুমিনিয়াম ঘের এবং অ্যালুমিনিয়াম চ্যাসিস শিল্পে 20 বছরেরও বেশি অভিজ্ঞতা রয়েছে এবং দীর্ঘকাল ধরে অ্যালুমিনিয়াম ঘের, অ্যালুমিনিয়াম প্রোফাইল কাঠামোগত অংশ এবং ইলেকট্রনিক ডিভাইস ঘেরের মেশিনে নিযুক্ত রয়েছে।

বেশিরভাগ উত্পাদন প্রক্রিয়া বর্তমানে ঘরেই সম্পন্ন করা যেতে পারে, যার মধ্যে রয়েছে:

• অ্যালুমিনিয়াম প্রোফাইল কাটিয়া
• তিন-অক্ষ CNC মেশিনিং
• তুরপুন
• ট্যাপিং
• পৃষ্ঠ চিকিত্সা
• লেজার খোদাই
• সিল্কস্ক্রিন প্রিন্টিং
• পণ্য পরিদর্শন
• পণ্য সমাবেশ

কোম্পানির আনুমানিক 300টি বিদ্যমান ছাঁচ রয়েছে এবং গ্রাহকদের উপযুক্ত অ্যালুমিনিয়াম প্রোফাইল ক্রস-সেকশনগুলি মেলে সাহায্য করার জন্য বিদ্যমান প্রোফাইল সংস্থানগুলিকে একত্রিত করতে পারে।

অ-মানক ইন্টারফেস, মাউন্টিং হোল, বা শেষ মুখের কাঠামোর প্রয়োজন পণ্যগুলির জন্য, সেগুলি অর্জন করতে আরও CNC মেশিন ব্যবহার করা যেতে পারে।

FAQ

প্রশ্ন 1: 45 × 19 মিমি অ্যালুমিনিয়াম ঘেরটি কি PCBগুলির জন্য উপযুক্ত?

কম উচ্চতা PCB ইলেকট্রনিক মডিউল জন্য উপযুক্ত. PCB মাত্রা, উপাদান উচ্চতা, এবং মাউন্ট পদ্ধতি অনুযায়ী নির্দিষ্ট উপযুক্ততা নিশ্চিত করা প্রয়োজন।

প্রশ্ন 2: 45 × 19 মিমি এবং 43 × 13 মিমি এর মধ্যে পার্থক্য কী?

45×19mm অ্যালুমিনিয়াম ইন্ডাস্ট্রিয়াল ইলেকট্রনিক মডিউল এনক্লোসার প্রশস্ত এবং লম্বা, তাই অভ্যন্তরীণ স্থানটি লক্ষণীয়ভাবে আরও প্রশস্ত, আরও পার্শ্বীয় PCB এবং ইন্টারফেস লেআউট স্পেস প্রয়োজন এমন পণ্যগুলির জন্য উপযুক্ত; 43×13mm অতি-পাতলা ইলেকট্রনিক মডিউলগুলির দিকে আরও ভিত্তিক।

প্রশ্ন 3: কোনটি বেশি উপযুক্ত, 45×19mm বা 44×23mm?

কম উচ্চতা এবং সামগ্রিক বেধের দিকে বেশি মনোযোগ দেওয়া হলে, 45×19 মিমি অগ্রাধিকার দেওয়া যেতে পারে; যদি একটি বড় উপাদান মাউন্ট উচ্চতা অভ্যন্তরীণ প্রয়োজন হয়, 44×23mm আরো উপযুক্ত হতে পারে.

শেষ পর্যন্ত, এটি PCB, উপাদান উচ্চতা, এবং ইন্টারফেস গঠন অনুযায়ী নির্ধারণ করা উচিত।

প্রশ্ন 4: 45 × 19 মিমি দৈর্ঘ্য কাস্টমাইজ করা যেতে পারে?

দৈর্ঘ্য কাটা পণ্য গঠন এবং প্রকৃত যন্ত্র প্রয়োজনীয়তা অনুযায়ী সঞ্চালিত করা যেতে পারে.

প্রশ্ন 5: ইউএসবি এবং আরজে 45 এর মতো ইন্টারফেস কি মেশিন করা যেতে পারে?

CNC খোলার মেশিনিং ইন্টারফেস মাত্রা এবং পণ্য অঙ্কন অনুযায়ী সঞ্চালিত করা যেতে পারে.

প্রশ্ন 6: থ্রেডেড গর্ত এবং মাউন্টিং গর্ত মেশিন করা যেতে পারে?

হ্যাঁ। তুরপুন, লঘুপাত, এবং অন্যান্য যন্ত্র সমাবেশ প্রয়োজনীয়তা অনুযায়ী সঞ্চালিত করা যেতে পারে।

প্রশ্ন 7: একটি লোগো ঘেরে মেশিন করা যেতে পারে?

পণ্যের লোগো এবং সনাক্তকরণ প্রয়োজনীয়তা অনুযায়ী লেজার খোদাই বা সিল্কস্ক্রিন প্রিন্টিং দ্বারা মেশিন করা যেতে পারে।

প্রশ্ন 8: যদি আমি জানি না যে 45×19mm আমার পণ্যের জন্য উপযুক্ত কিনা?

আপনি PCB মাত্রা, সর্বাধিক উপাদান উচ্চতা, ইন্টারফেস অবস্থান, এবং সামগ্রিক পণ্য মাত্রা প্রয়োজনীয়তা প্রদান করতে পারেন। এই তথ্যের উপর ভিত্তি করে, আমরা আরও নিশ্চিত করতে পারি যে এই স্পেসিফিকেশনটি উপযুক্ত কিনা।

একটি 45×19 মিমি অ্যালুমিনিয়াম ঘের কেনার জন্য কী তথ্যের প্রয়োজন?

আপনি একটি উদ্ধৃতি বা কাস্টমাইজেশন প্রয়োজন হলে, নিম্নলিখিত তথ্য প্রস্তুত করার সুপারিশ করা হয়:

আপনার যদি বর্তমানে সম্পূর্ণ ঘের আঁকা না থাকে, তাহলে প্রাথমিক নিশ্চিতকরণের জন্য আপনি প্রথমে পণ্যের মাত্রা, PCB বা অভ্যন্তরীণ কাঠামোর তথ্যও প্রদান করতে পারেন।
