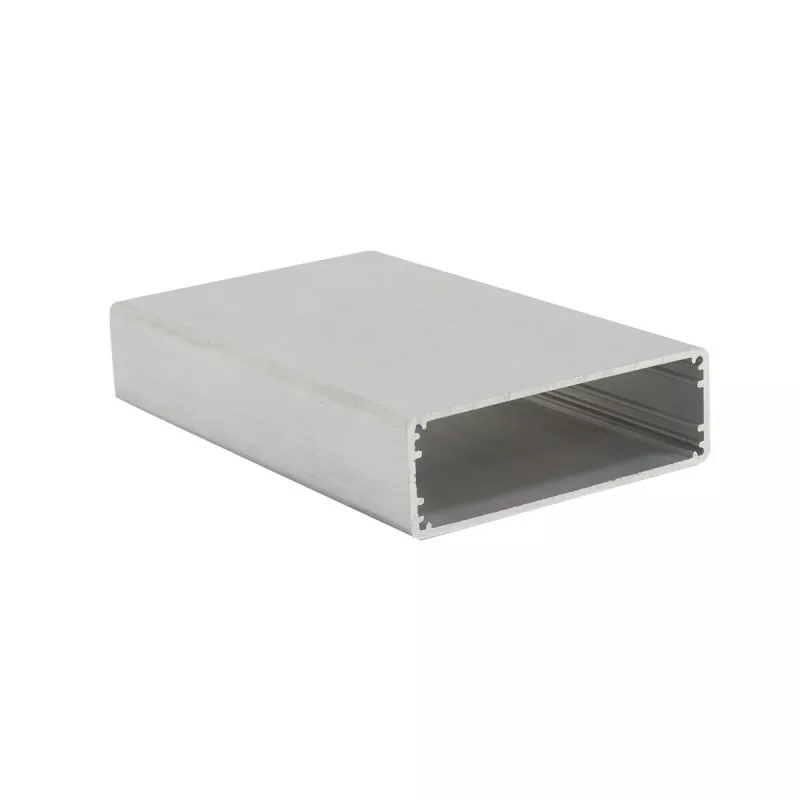

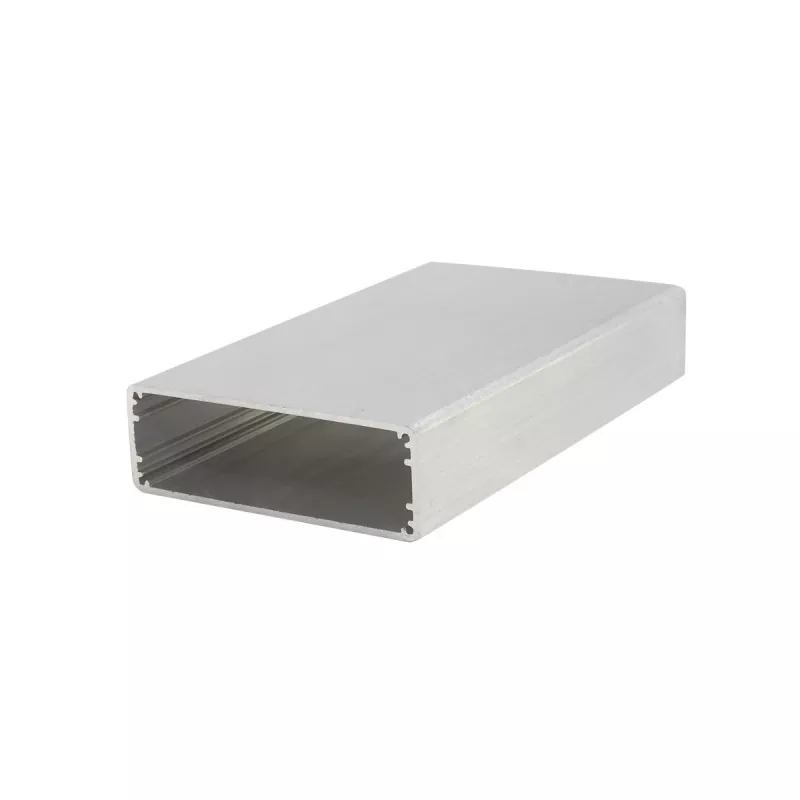

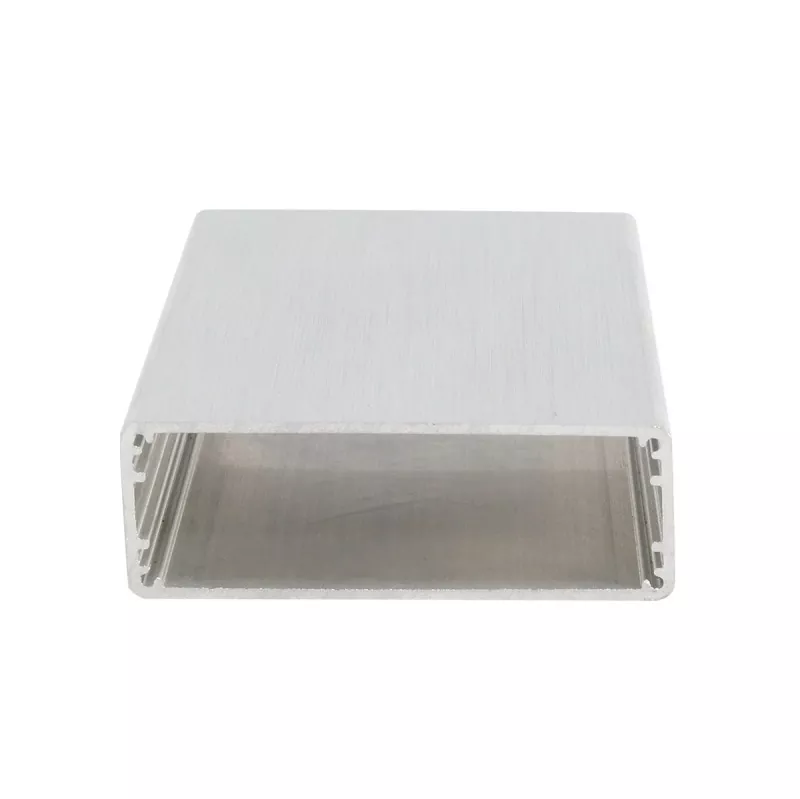

60×20mm GPS ট্র্যাকিং এবং যোগাযোগ অ্যালুমিনিয়াম হাউজিং

প্লাস্টিকের আবাসনের সাথে তুলনা করে, অ্যালুমিনিয়াম বডি আরও ভাল কাঠামোগত শক্তি এবং একটি ধাতব ফিনিশ সরবরাহ করে এবং CNC-মেশিনযুক্ত ইন্টারফেস, মাউন্টিং হোল, থ্রেডেড হোল, SMA অ্যান্টেনার গর্ত এবং তাপ অপচয় স্লটগুলিকে সমর্থন করে। Boyuan হার্ডওয়্যার, 20 বছরের বেশি অভিজ্ঞতা এবং একটি ~10,000㎡ কারখানা, কাটিং, CNC, ড্রিলিং, ট্যাপিং, পৃষ্ঠ চিকিত্সা, লেজার খোদাই, সিল্কস্ক্রিন, পরিদর্শন এবং সমাবেশ প্রদান করে।

মূল সুবিধা

01 | 60×20mm চওড়া এবং স্লিম ডিজাইন

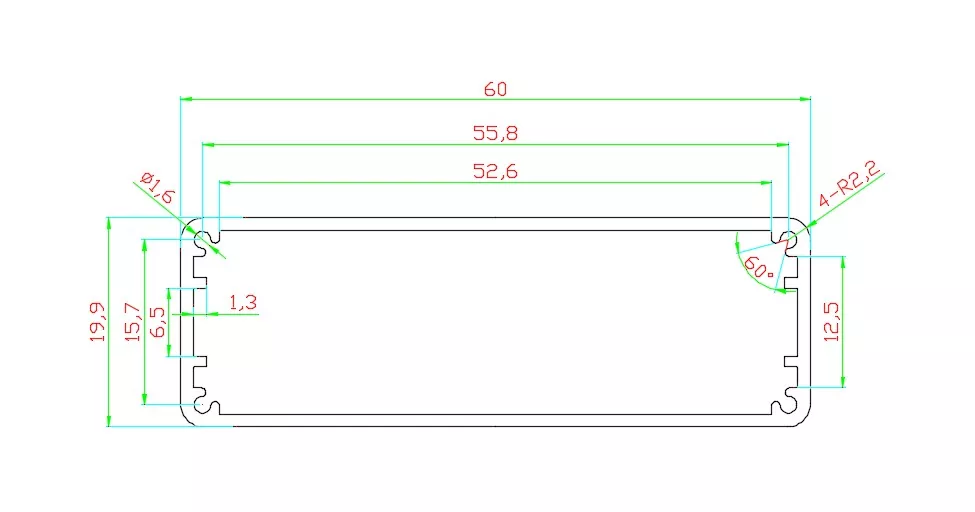

60 মিমি চওড়া × 20 মিমি উচ্চ ক্রস-সেকশন আকার ইলেকট্রনিক সরঞ্জামের জন্য পর্যাপ্ত প্যাকেজিং স্থান প্রদান করে।

60 মিমি প্রস্থ সাধারণ 52-58 মিমি স্পেসিফিকেশনের চেয়ে প্রশস্ত, বৃহত্তর PCB লেআউটগুলিকে মিটমাট করে এবং আরও পাশাপাশি ফাংশন মডিউল এবং ইন্টারফেস ডিজাইনকে সমর্থন করে, মাল্টি-চ্যানেল ইনপুট/আউটপুট লেআউট প্রয়োজনীয়তা পূরণ করে; 20 মিমি উচ্চতা একটি পাতলা ডিভাইসের চেহারা বজায় রাখে যখন পর্যাপ্ত উপাদান মাউন্ট করার স্থান প্রদান করে, ইলেক্ট্রোলাইটিক ক্যাপাসিটর (সাধারণত 16-18 মিমি উচ্চতা), ছোট ট্রান্সফরমার, রিলে এবং মাঝারি-উচ্চতা উপাদান, তুলনামূলকভাবে জটিল সার্কিট সিস্টেমের ইন্টিগ্রেশন চাহিদাকে সমর্থন করে।

02 | অ্যালুমিনিয়াম এক্সট্রুশন স্ট্রাকচার

ঘের শরীর অ্যালুমিনিয়াম খাদ প্রোফাইল এক্সট্রুশন দ্বারা গঠিত হয়. অ্যালুমিনিয়াম এক্সট্রুশন ঘেরের ক্রস-সেকশনের আকার স্থির করা হয়েছে, যখন দৈর্ঘ্য প্রকৃত পণ্যের প্রয়োজনীয়তা অনুসারে কাটা যেতে পারে। অতএব, একই স্পেসিফিকেশন ঘের পিসিবি এবং বিভিন্ন দৈর্ঘ্যের ইলেকট্রনিক মডিউলগুলির সাথে খাপ খাইয়ে নিতে পারে। এই কাঠামোটি বিশেষত ইলেকট্রনিক পণ্যগুলির জন্য উপযুক্ত যা সিরিজের বিকাশের প্রয়োজন।

03 | PCB মাউন্ট করার জন্য উপযুক্ত

অ্যালুমিনিয়াম এক্সট্রুশন ইলেকট্রনিক ঘেরটি পিসিবি এবং অন্যান্য ইলেকট্রনিক উপাদানগুলি ইনস্টল করার জন্য অভ্যন্তরীণ কাঠামো অনুসারে অনুরূপ মাউন্টিং স্লট বা সমর্থন কাঠামোর সাথে ডিজাইন করা যেতে পারে। অভ্যন্তরটি সার্কিট বোর্ড কার্ড স্লটগুলির সাথে মানক-সজ্জিত, এবং অতিরিক্ত স্ক্রু ছাড়াই PCB সরাসরি ঢোকানো এবং স্থির করা যেতে পারে।

04 | CNC কাস্টম মেশিনিং সমর্থন

স্ট্যান্ডার্ড প্রোফাইল শুধুমাত্র শুরু বিন্দু. Boyuan হার্ডওয়্যার গ্রাহক অঙ্কন অনুযায়ী 60×20mm অ্যালুমিনিয়াম ঘেরে CNC মেশিনিং করতে পারে, যার মধ্যে রয়েছে:

• ইন্টারফেস খোলা (USB, RJ45, এভিয়েশন প্লাগ, BNC ইন্টারফেস, পাওয়ার ইন্টারফেস, SMA অ্যান্টেনা ইন্টারফেস, ইত্যাদি)
• স্ক্রু গর্ত এবং অবস্থান গর্ত
• থ্রেডেড গর্ত এবং কাউন্টারবোর গর্ত
• তাপ অপচয় স্লট এবং বায়ুচলাচল গর্ত
• পর্দার জানালা খোলা
• বোতাম গর্ত এবং সুইচ গর্ত
• মাউন্ট গর্ত এবং প্রাচীর-মাউন্ট গর্ত
• খাঁজ এবং ধাপ
• চ্যামফারিং
• অন্যান্য কাস্টম কাঠামো

05 | দৈর্ঘ্য পণ্য কাস্টমাইজযোগ্য

60 × 20 মিমি হল ঘেরের ক্রস-সেকশন স্পেসিফিকেশন, এবং পণ্যের দৈর্ঘ্য প্রকৃত সরঞ্জামের মাত্রা অনুযায়ী কাটা যেতে পারে। নির্দিষ্ট machinable দৈর্ঘ্য উপাদান, পৃষ্ঠ চিকিত্সা, এবং পণ্য প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা হয়.

06 | দক্ষ তাপ অপচয় কর্মক্ষমতা

অ্যালুমিনিয়াম খাদ চমৎকার তাপ পরিবাহিতা আছে. 60 মিমি ওয়াইড-বডি ডিজাইনের সাথে মিলিত, এটি কার্যকরভাবে অভ্যন্তরীণ উপাদানগুলিকে তাপ নষ্ট করতে এবং সরঞ্জামের পরিষেবা জীবনকে প্রসারিত করতে সহায়তা করতে পারে।

07 | মেটাল এনক্লোজার গঠন এবং চেহারা একত্রিত করে

অ্যালুমিনিয়াম খাদ হালকা ওজনের এবং একটি প্রাকৃতিক ধাতব টেক্সচার বজায় রাখার সময় ভাল কাঠামোগত কর্মক্ষমতা আছে। সারফেস ট্রিটমেন্ট যেমন ব্রাশিং, স্যান্ডব্লাস্টিং এবং অ্যানোডাইজিং-এর মাধ্যমে, ইলেকট্রনিক যন্ত্রপাতিকে আরও পেশাদার পণ্যের চেহারা প্রদান করে, বিভিন্ন চেহারার প্রভাব পাওয়া যেতে পারে।

প্রযুক্তিগত বিশেষ উল্লেখ

দ্রষ্টব্য: নির্দিষ্ট উপাদান গ্রেড, প্রাচীর বেধ, দৈর্ঘ্য পরিসীমা, মাত্রিক সহনশীলতা, এবং পৃষ্ঠ চিকিত্সা রং প্রকৃত পণ্য অঙ্কন এবং অর্ডার প্রয়োজনীয়তা সাপেক্ষে হবে.

60×20mm অ্যালুমিনিয়াম ঘের কোন পণ্যের জন্য উপযুক্ত?

60×20mm GPS ট্র্যাকিং এবং কমিউনিকেশন অ্যালুমিনিয়াম হাউজিং ওয়াইড-বডি স্লিম অ্যালুমিনিয়াম এনক্লোজার ক্যাটাগরির অন্তর্গত — 60mm প্রস্থ বড় PCBs এবং আরও পাশাপাশি ফাংশন মডিউলগুলিকে মিটমাট করে; 20mm উচ্চতা একটি পাতলা চেহারা বজায় রাখে যখন যথেষ্ট অভ্যন্তরীণ স্থান প্রদান করে। এই স্পেসিফিকেশনটি GPS পজিশনিং, স্বয়ংচালিত ইলেকট্রনিক্স, যোগাযোগ, যন্ত্র এবং মিটার, শিল্প নিয়ন্ত্রণ, পাওয়ার ইলেকট্রনিক্স এবং অন্যান্য শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।

1. GPS/GPRS মডিউল এবং পজিশনিং ট্র্যাকিং সরঞ্জাম

60×20mm হল GPS/GPRS মডিউল এবং পজিশনিং ট্র্যাকিং সরঞ্জামগুলির জন্য একটি আদর্শ প্যাকেজিং সমাধান:

• জিপিএস/জিপিআরএস মডিউল ঘের
• যানবাহন জিপিএস ট্র্যাকার / যানবাহন টার্মিনাল
• সম্পদ পজিশনিং এবং ট্র্যাকিং ডিভাইস
• স্বয়ংচালিত মোটর ট্র্যাকার
• আউটডোর পজিশনিং মডিউল
• আইওটি পজিশনিং টার্মিনাল

কেন 60×20mm GPS ট্র্যাকারের জন্য উপযুক্ত? GPS ট্র্যাকিং ডিভাইসগুলির GPS মডিউল, যোগাযোগ মডিউল, অ্যান্টেনা এবং ব্যাটারিগুলিকে মিটমাট করার জন্য একটি বিস্তৃত PCB বিন্যাস প্রয়োজন। 60 মিমি প্রস্থ যথেষ্ট মাউন্ট স্থান প্রদান করে, এবং 20 মিমি পুরুত্ব যানবাহন বা সরঞ্জামের ভিতরে লুকানোর জন্য উপযুক্ত। জিপিএস গাড়ির টার্মিনাল এবং স্বয়ংচালিত জিপিএস অবস্থানের মতো পণ্যগুলির তাপ অপচয় এবং ঘেরের পৃষ্ঠের জন্য উচ্চ মান রয়েছে, যা অ্যালুমিনিয়াম খাদ ঘেরটি ঠিক পূরণ করে।

2. যোগাযোগ মডিউল এবং ওয়্যারলেস সরঞ্জাম

• যোগাযোগ মডিউল
• ওয়্যারলেস প্ল্যাটফর্ম
• সংকেত রূপান্তর মডিউল
• সংকেত বুস্টার ঘের
• ওয়্যারলেস প্ল্যাটফর্ম টার্মিনাল
• ডেটা ট্রান্সমিশন মডিউল
• ভিডিও সার্ভার
• রাউটার, ওয়্যারলেস রিসিভার
• অপটিক্যাল ট্রান্সসিভার ঘের

60 মিমি প্রস্থ সাধারণ স্পেসিফিকেশনের চেয়ে চওড়া, এতে আরও অ্যান্টেনা ইন্টারফেস এবং যোগাযোগ ইন্টারফেস পাশাপাশি রাখা হয়েছে।

3. যন্ত্র, মিটার, এবং পরিমাপের সরঞ্জাম

• যন্ত্র এবং মিটার ঘের
• ডেটা অধিগ্রহণের যন্ত্র
• সংকেত জেনারেটর ঘের
• পরীক্ষার সরঞ্জাম
• নির্ভুলতা পরিমাপের যন্ত্র

অ্যালুমিনিয়াম খাদ ঘেরটি যন্ত্র এবং মিটারগুলির জন্য ভাল সুরক্ষা প্রদান করে, অপ্রয়োজনীয় বাহ্যিক পরিবেশগত কারণগুলির প্রভাব হ্রাস করে এবং এর ফলে তাদের পরিষেবা জীবন প্রসারিত করে।

4. শিল্ডিং বক্স এবং বিরোধী হস্তক্ষেপ অ্যাপ্লিকেশন

60 × 20 মিমি অ্যালুমিনিয়াম ঘের একটি ভাল ইলেক্ট্রোম্যাগনেটিক শিল্ডিং সমাধান হিসাবে পরিবেশন করতে পারে:

• ইলেকট্রনিক শিল্ডিং বক্স
• বিরোধী হস্তক্ষেপ ডিভাইস ঘের
• উচ্চ-ফ্রিকোয়েন্সি মডিউল শিল্ডিং
• যথার্থ সার্কিট সুরক্ষা বাক্স

অ্যালুমিনিয়াম খাদ উপাদান নিজেই ভাল ইলেক্ট্রোম্যাগনেটিক শিল্ডিং কর্মক্ষমতা আছে, কার্যকরভাবে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ প্রতিরোধ.

5. পাওয়ার মডিউল

• যানবাহন পাওয়ার সাপ্লাই ঘের
• বৈদ্যুতিন সংকেতের মেরু বদল ঘের
• সংশোধনকারী অ্যালুমিনিয়াম হাউজিং
• DC-DC রূপান্তরকারী মডিউল
• পাওয়ার সাপ্লাই মডিউল স্যুইচিং

6. শিল্প নিয়ন্ত্রণ এবং অটোমেশন মডিউল

• শিল্প নিয়ন্ত্রক
• প্রোগ্রামেবল লজিক কন্ট্রোলার (PLC) মডিউল
• গতি নিয়ন্ত্রণ মডিউল
• I/O সম্প্রসারণ মডিউল
• অটোমেশন নিয়ন্ত্রণ সরঞ্জাম

7. চিকিৎসা সরঞ্জাম

• চিকিৎসা সরঞ্জাম ঘের
• টেস্টিং মডিউল
• নিরীক্ষণ সরঞ্জাম মডিউল
• বহনযোগ্য চিকিৎসা যন্ত্র

8. জনসাধারণের ঠিকানা এবং অডিও সরঞ্জাম

• পাবলিক অ্যাড্রেস সিস্টেম সরঞ্জাম
• পরিবর্ধক সার্কিট
• অডিও সরঞ্জাম

60 × 20 মিমি অ্যালুমিনিয়াম ঘেরের জন্য কী কাস্টমাইজ করা যেতে পারে?

পণ্য নির্বাচন গাইড

যদি আপনার PCB প্রস্থ 60mm এর কাছাকাছি হয়

60×20mm হল একটি আদর্শ পছন্দ — 60mm প্রস্থ আরও যথেষ্ট PCB রাউটিং স্পেস এবং আরও পাশাপাশি ইন্টারফেস লেআউট প্রদান করে এবং এটি সাধারণ 52-58mm স্পেসিফিকেশনের চেয়ে চওড়া।

আপনার ডিভাইস যদি একটি GPS/GPRS মডিউল বা পজিশনিং ট্র্যাকার হয়

60×20mm হল GPS গাড়ির টার্মিনাল এবং পজিশনিং ট্র্যাকিং সরঞ্জামগুলির জন্য একটি ক্লাসিক আকারের স্পেসিফিকেশন। 60 মিমি প্রস্থে জিপিএস মডিউল, কমিউনিকেশন মডিউল এবং ব্যাটারি রয়েছে এবং 20 মিমি পুরুত্ব গাড়ির মধ্যে লুকানো ইনস্টলেশনের জন্য উপযুক্ত।

যদি আপনার ডিভাইসে মাঝারি-উচ্চতার উপাদান থাকে

20 মিমি উচ্চতা ইলেক্ট্রোলাইটিক ক্যাপাসিটার (16-18 মিমি), ছোট ট্রান্সফরমার, রিলে এবং মাঝারি-উচ্চতার উপাদানগুলিকে মিটমাট করতে পারে, একটি নির্দিষ্ট অভ্যন্তরীণ উল্লম্ব স্থানের প্রয়োজন ইলেকট্রনিক সরঞ্জামগুলির জন্য উপযুক্ত।

আপনার ডিভাইস একটি পাতলা চেহারা প্রয়োজন হলে

20mm উচ্চতা একটি পাতলা চেহারা বজায় রাখে যখন যথেষ্ট অভ্যন্তরীণ স্থান প্রদান করে, নান্দনিকতা এবং কার্যকরী সম্পূর্ণতা ভারসাম্য বজায় রাখে।

আপনার যদি একাধিক ইন্টারফেসের সাথে সামঞ্জস্যের প্রয়োজন হয়

60 মিমি প্রস্থ একাধিক ইন্টারফেস যেমন RJ45, এভিয়েশন প্লাগ, BNC, USB, এবং SMA অ্যান্টেনা ইন্টারফেসের পাশাপাশি লেআউট সমর্থন করে, যোগাযোগ এবং পরিমাপ সরঞ্জামগুলির জন্য উপযুক্ত যা সমৃদ্ধ ইন্টারফেসের প্রয়োজন।

যদি আপনার ডিভাইসের ভাল তাপ অপচয়ের প্রয়োজন হয়

অ্যালুমিনিয়াম খাদ ঘের চমৎকার তাপ পরিবাহিতা আছে. 60 মিমি ওয়াইড-বডি ডিজাইনের সাথে মিলিত, এটি কার্যকরভাবে অভ্যন্তরীণ উপাদানগুলিকে তাপ নষ্ট করতে সাহায্য করতে পারে।

যদি PCB দৈর্ঘ্য ভিন্ন হয়

প্রোফাইলটি পণ্যের দৈর্ঘ্য অনুসারে কাটা যেতে পারে এবং একই ক্রস-সেকশন স্পেসিফিকেশন বিভিন্ন দৈর্ঘ্যের পণ্যগুলির সাথে মানিয়ে নিতে পারে।

কর্মশালা শো

FAQ

1. 60×20 মিমি অ্যালুমিনিয়াম ঘের কোন পণ্যের জন্য উপযুক্ত?

60 × 20 মিমি ওয়াইড-বডি স্লিম অ্যালুমিনিয়াম ঘের বিভাগের অন্তর্গত। মূল অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে জিপিএস/জিপিআরএস মডিউল, গাড়ির টার্মিনাল, পজিশনিং ট্র্যাকিং ডিভাইস, যোগাযোগ মডিউল, সিগন্যাল বুস্টার, যন্ত্র এবং মিটার, শিল্ডিং বক্স, ভিডিও সার্ভার, ওয়্যারলেস প্ল্যাটফর্ম, ইনভার্টার এনক্লোজার ইত্যাদি। 60 মিমি প্রস্থ যথেষ্ট পিসিবি লেআউট স্পেস প্রদান করে এবং 20 মিলিমিটারের কম কম্পোনেন্ট কম্পোনেন্ট রক্ষণাবেক্ষণ করে। পাতলা চেহারা।

2. ঘেরের দৈর্ঘ্য কি 60×20mm?

নং 60 × 20 মিমি ঘেরের ক্রস-সেকশন আকারকে বোঝায় (প্রস্থ × উচ্চতা)। পণ্যের দৈর্ঘ্য প্রকৃত সরঞ্জাম এবং PCB দৈর্ঘ্য অনুযায়ী কাটা যেতে পারে।

3. 60 × 20 মিমি অ্যালুমিনিয়াম ঘেরের দৈর্ঘ্য কাস্টমাইজ করা যেতে পারে?

হ্যাঁ। অ্যালুমিনিয়াম এক্সট্রুশন ঘেরের দৈর্ঘ্য পণ্যের প্রয়োজনীয়তা অনুসারে কাটা যেতে পারে। নির্দিষ্ট দৈর্ঘ্য উপাদান, পৃষ্ঠ চিকিত্সা, এবং পণ্য গঠন সঙ্গে সমন্বয় নিশ্চিত করা প্রয়োজন।

4. 20 মিমি উচ্চতা কি ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলিকে মিটমাট করতে পারে?

হ্যাঁ। সাধারণ ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলি সাধারণত 16-18 মিমি উচ্চতার হয় এবং 20 মিমি অভ্যন্তরীণ উচ্চতা তাদের সম্পূর্ণরূপে মিটমাট করতে পারে। আপনার উপাদান মাত্রা অনুযায়ী নির্দিষ্ট নিশ্চিতকরণ প্রয়োজন.

5. 60mm প্রস্থ এবং 52-58mm মধ্যে পার্থক্য কি?

60 মিমি সাধারণ 52-58 মিমি স্পেসিফিকেশনের চেয়ে চওড়া, বড় PCB গুলি বা আরও পাশাপাশি ইন্টারফেস লেআউটগুলিকে মিটমাট করে, বিশেষত বৃহত্তর PCB বা মাল্টি-চ্যানেল ইনপুট/আউটপুট ইন্টারফেস, যেমন GPS মডিউল এবং যোগাযোগ মডিউলগুলির প্রয়োজন হয় এমন সরঞ্জামগুলির জন্য উপযুক্ত৷

6. 60×20mm কি GPS গাড়ির টার্মিনালের জন্য উপযুক্ত?

খুব উপযুক্ত. পজিশনিং মডিউল এবং যোগাযোগ মডিউলগুলিকে মিটমাট করার জন্য জিপিএস গাড়ির টার্মিনালগুলির একটি বিস্তৃত PCB বিন্যাস প্রয়োজন। 60 মিমি প্রস্থ যথেষ্ট জায়গা প্রদান করে, 20 মিমি পুরুত্ব গাড়ির মধ্যে লুকানো ইনস্টলেশনের জন্য উপযুক্ত, এবং অ্যালুমিনিয়াম খাদ ঘের তাপ অপচয়ের প্রয়োজনীয়তা পূরণ করে।

7. অ্যালুমিনিয়াম ঘেরে তাপ অপচয় ছিদ্র করা যায়?

হ্যাঁ। Boyuan হার্ডওয়্যার মেশিন তাপ অপচয় স্লট, বায়ুচলাচল গর্ত, এবং অন্যান্য তাপ অপচয় কাঠামো গ্রাহকের অঙ্কন অনুযায়ী তাপ অপচয় করতে সাহায্য করতে পারেন.

8. SMA অ্যান্টেনা ইন্টারফেস মেশিন করা যাবে?

CNC মেশিনিং গ্রাহক অঙ্কন অনুযায়ী সংশ্লিষ্ট ইন্টারফেস অবস্থানে সঞ্চালিত করা যেতে পারে. 60 মিমি প্রস্থ একাধিক ইন্টারফেসের পাশাপাশি লেআউট মিটমাট করতে পারে। এটি মেশিনিংয়ের জন্য বিশেষভাবে উপযুক্ত কিনা তা ইন্টারফেসের মাত্রা এবং ঘেরের কাঠামো অনুসারে নিশ্চিত করা দরকার।

9. একটি PCB ইনস্টল করা যেতে পারে?

হ্যাঁ। 60×20mm GPS ট্র্যাকিং এবং কমিউনিকেশন অ্যালুমিনিয়াম হাউজিং অভ্যন্তরীণ সার্কিট বোর্ড কার্ড স্লট সহ স্ট্যান্ডার্ড-সজ্জিত, এবং অতিরিক্ত স্ক্রু ছাড়াই PCB সরাসরি ঢোকানো এবং স্থির করা যেতে পারে। সংশ্লিষ্ট মাউন্টিং স্ট্রাকচারগুলিও PCB মাত্রা এবং মাউন্টিং পদ্ধতি অনুসারে ডিজাইন করা যেতে পারে।

10. শেষ প্লেট কাস্টমাইজ করা যাবে?

হ্যাঁ। মাত্রা, গর্ত অবস্থান, এবং শেষ প্লেট গঠন পণ্য প্রয়োজনীয়তা অনুযায়ী মেশিন করা যেতে পারে.
