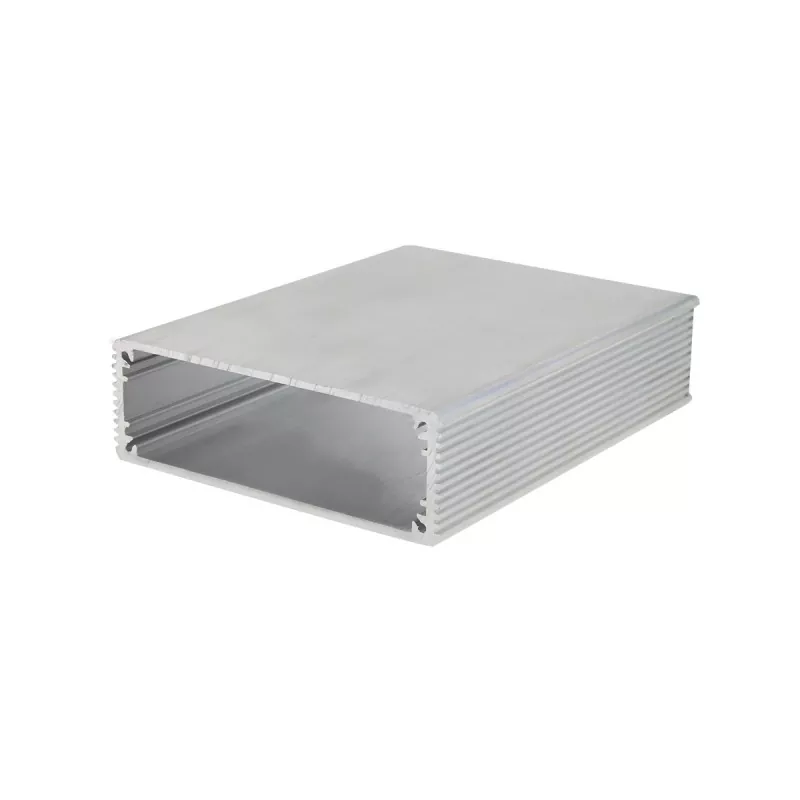

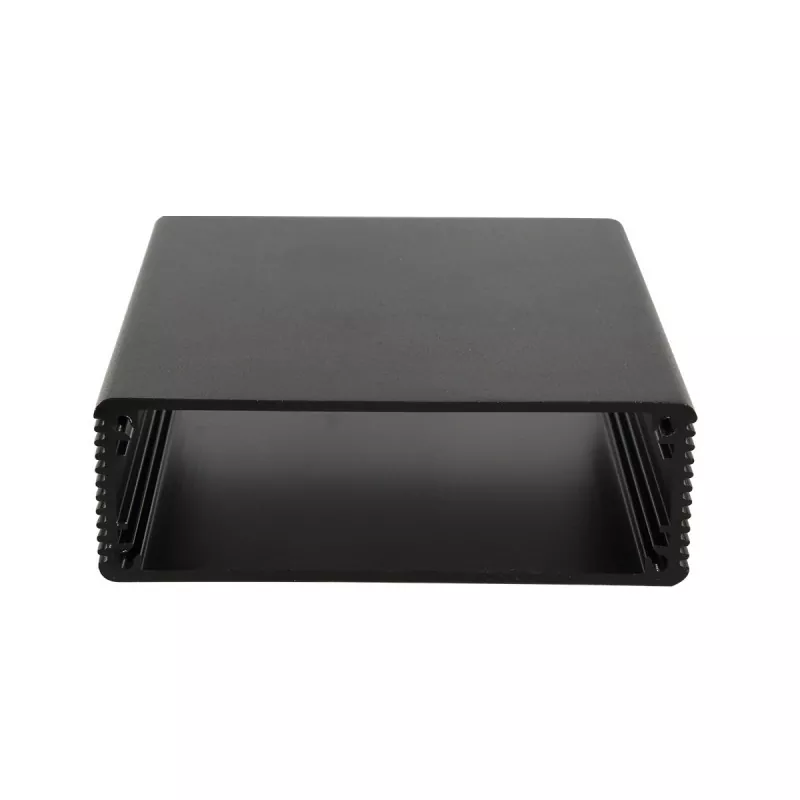

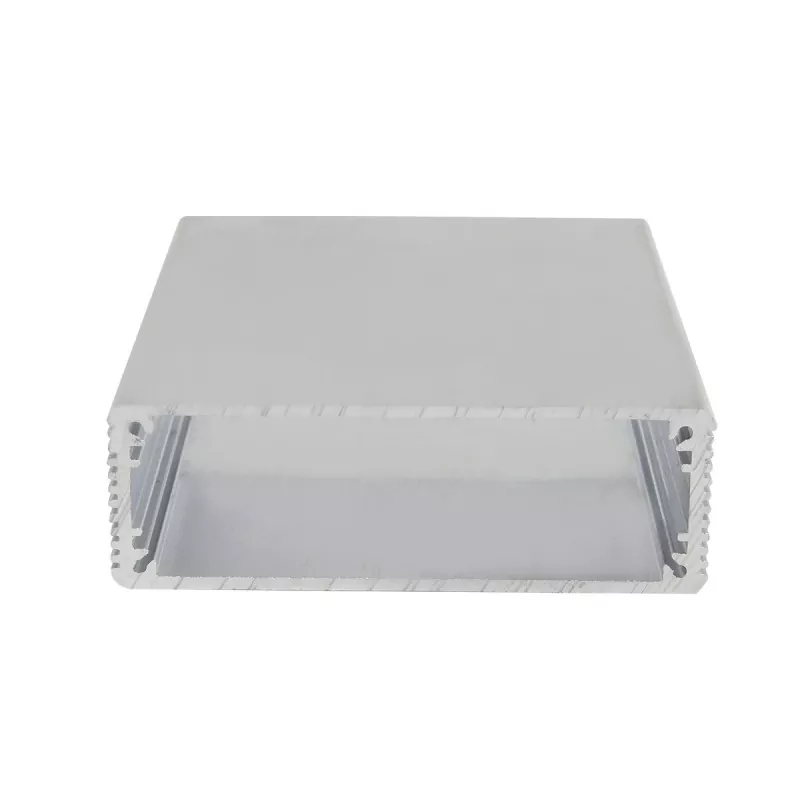

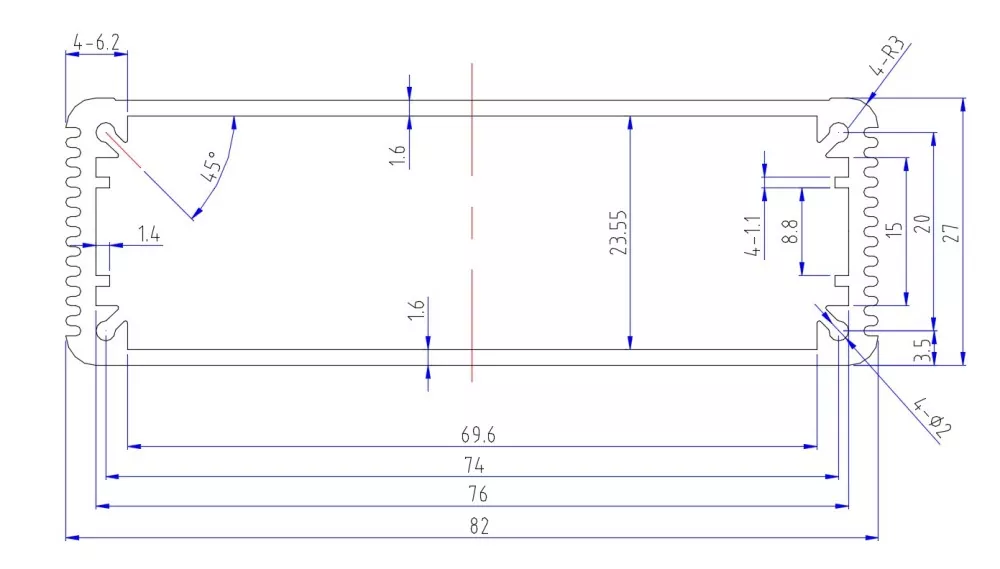

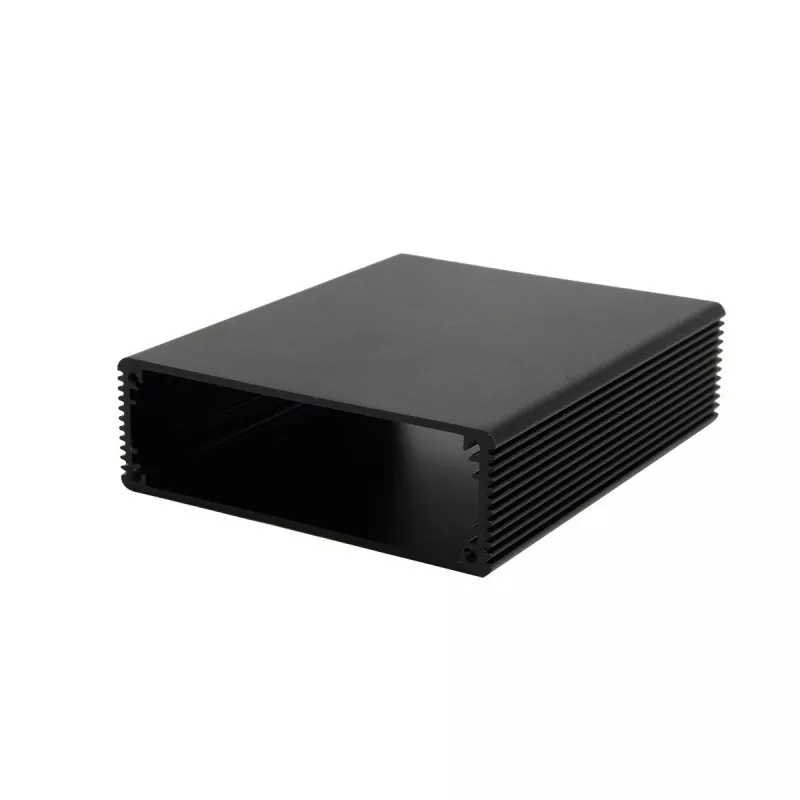

যোগাযোগ এবং ইলেকট্রনিক কন্ট্রোল মডিউলের জন্য 82×27mm অ্যালুমিনিয়াম হাউজিং

82 মিমি প্রস্থ পিসিবি, সংযোগকারী এবং ইলেকট্রনিক উপাদানগুলির জন্য উদার পার্শ্বীয় স্থান প্রদান করে, যেখানে 27 মিমি উচ্চতা একটি কমপ্যাক্ট, কম-প্রোফাইল কাঠামো নিশ্চিত করে। ফলস্বরূপ, এই আবাসনটি ইলেকট্রনিক মডিউলগুলির জন্য বিশেষভাবে উপযুক্ত যেগুলির জন্য বিস্তৃত পার্শ্বীয় PCB বিন্যাস প্রয়োজন কিন্তু এতে ভারী, লম্বা উপাদান নেই। যোগাযোগ এবং ইলেকট্রনিক কন্ট্রোল মডিউলের জন্য 82×27mm অ্যালুমিনিয়াম হাউজিং প্রাথমিকভাবে যোগাযোগ মডিউল, ইলেকট্রনিক ইন্টারফেস মডিউল, সিগন্যাল রূপান্তর মডিউল, ডেটা অধিগ্রহণ মডিউল এবং ছোট-স্কেল শিল্প নিয়ন্ত্রণ মডিউলগুলির জন্য ব্যবহৃত হয়।

মূল সুবিধা

1. প্রশস্ত পার্শ্বীয় বিন্যাস স্থান

82 মিমি প্রস্থ একটি বিস্তৃত PCB মাউন্ট এলাকা প্রয়োজন ইলেকট্রনিক পণ্য মিটমাট করা এবং হাউজিং প্রান্তে সংযোগকারী, টার্মিনাল ব্লক, এবং অন্যান্য বাহ্যিক ইন্টারফেস স্থাপনের সুবিধা দেয়।

অসংখ্য ইন্টারফেস সহ মডিউলগুলির জন্য, প্রশস্ত ক্রস-সেকশন নমনীয় ইন্টারফেস বিন্যাসের জন্য অনুমতি দেয়।

2. স্লিম ইলেকট্রনিক ডিভাইসের জন্য উপযুক্ত

27 মিমি উচ্চতা ডিভাইসের সামগ্রিক বেধ কমিয়ে আনতে সাহায্য করে যখন অতি-পাতলা স্পেসিফিকেশনের চেয়ে বেশি অভ্যন্তরীণ স্থান অফার করে।

এই কাঠামো মানক PCB এবং মাঝারি আকারের উপাদানগুলিকে মিটমাট করে, এটি নির্দিষ্ট বেধের সীমাবদ্ধতার সাথে যোগাযোগ এবং নিয়ন্ত্রণ ডিভাইসের জন্য আদর্শ করে তোলে।

3. ইন্টিগ্রেটেড PCB এবং ইন্টারফেস মাউন্টিং

অ্যালুমিনিয়াম প্রোফাইল বডিটি PCB মাত্রা এবং ডিভাইসের দৈর্ঘ্যের সাথে মেলে, ইন্টারফেসের জন্য কাটআউট, মাউন্টিং হোল এবং নির্দিষ্ট পণ্যের কাঠামোতে কাস্টমাইজ করা থ্রেডেড হোল সহ মেশিন করা যেতে পারে।

এটি একটি একক, কমপ্যাক্ট অ্যালুমিনিয়াম হাউজিং-এ PCB, সংযোগকারী, টার্মিনাল, ইন্ডিকেটর লাইট এবং অন্যান্য উপাদানগুলির একীকরণের অনুমতি দেয়।

4. বিভিন্ন মডিউল দৈর্ঘ্য অভিযোজিত

একটি অ্যালুমিনিয়াম প্রোফাইলকে প্রধান কাঠামো হিসাবে ব্যবহার করা প্রয়োজনীয় দৈর্ঘ্যে কাটার অনুমতি দেয়; শেষ প্লেট এবং ফাস্টেনারগুলির সাথে মিলিত, এটি PCB এবং বিভিন্ন দৈর্ঘ্যের ইলেকট্রনিক মডিউলগুলির জন্য উপযুক্ত একটি সম্পূর্ণ ঘের তৈরি করে।

প্রযোজ্য পণ্য এবং আবেদন এলাকা

যোগাযোগ মডিউল

82×27mm প্রোফাইলটি যোগাযোগের ইলেকট্রনিক মডিউলগুলির জন্য উপযুক্ত যার জন্য যথেষ্ট PCB লেআউট স্থান প্রয়োজন এবং ডিভাইসের বেধে সীমাবদ্ধতা রয়েছে।

প্রযোজ্য পণ্য অন্তর্ভুক্ত:

• যোগাযোগ ইন্টারফেস মডিউল
• ডেটা কমিউনিকেশন মডিউল
• যোগাযোগ রূপান্তর মডিউল
• সংকেত ইন্টারফেস মডিউল
• এমবেডেড যোগাযোগ মডিউল

এই পণ্যগুলির জন্য সাধারণত একটি সীমিত স্থানের মধ্যে PCB, যোগাযোগ ইন্টারফেস, সংযোগকারী এবং নির্দেশক উপাদানগুলির ইনস্টলেশনের প্রয়োজন হয়; 82×27mm মাত্রা সামগ্রিক বেধ সঙ্গে পার্শ্বীয় বিন্যাস স্থান ভারসাম্য.

ইলেকট্রনিক ইন্টারফেস এবং সংকেত রূপান্তর মডিউল

ইলেকট্রনিক মডিউলগুলির জন্য একাধিক ইন্টারফেস বা সিগন্যাল রূপান্তর প্রয়োজন, 82 মিমি প্রস্থ ইন্টারফেস লেআউটের জন্য উদার স্থান সরবরাহ করে, যখন 27 মিমি উচ্চতা একটি কমপ্যাক্ট ডিভাইস কাঠামো বজায় রাখে।

প্রযোজ্য পণ্য অন্তর্ভুক্ত:

• ইন্টারফেস রূপান্তর মডিউল
• সংকেত রূপান্তর মডিউল
• ডেটা ইন্টারফেস মডিউল
• শিল্প যোগাযোগ ইন্টারফেস মডিউল
• সিগন্যাল প্রসেসিং মডিউল

ডেটা অধিগ্রহণ মডিউল

ডেটা অধিগ্রহণ মডিউলগুলির জন্য সাধারণত PCB, টার্মিনাল, সংযোগকারী এবং সম্পর্কিত ইলেকট্রনিক উপাদানগুলির ইনস্টলেশন প্রয়োজন। 82×27mm প্রোফাইলটি ডেটা অধিগ্রহণ ডিভাইসগুলির জন্য উপযুক্ত যা একটি উল্লেখযোগ্য পার্শ্বীয় বিন্যাস বৈশিষ্ট্যযুক্ত কিন্তু অভ্যন্তরীণ উপাদানগুলির জন্য সীমিত উচ্চতা রয়েছে৷

প্রযোজ্য পণ্য অন্তর্ভুক্ত:

• ডেটা অধিগ্রহণ মডিউল
• ছোট আকারের ডেটা প্রসেসিং মডিউল
• সেন্সর ডেটা ইন্টারফেস মডিউল
• শিল্প তথ্য অধিগ্রহণ ডিভাইস

ছোট শিল্প ইলেকট্রনিক নিয়ন্ত্রণ মডিউল

শিল্প সরঞ্জাম বা নিয়ন্ত্রণ ব্যবস্থার ভিতরে ইনস্টলেশনের জন্য ডিজাইন করা ছোট ইলেকট্রনিক মডিউলগুলির জন্য, 82 × 27 মিমি প্রোফাইল একটি আদর্শ পাতলা অ্যালুমিনিয়াম হাউজিং সমাধান হিসাবে কাজ করে।

প্রযোজ্য পণ্য অন্তর্ভুক্ত:

• ছোট নিয়ন্ত্রণ মডিউল
• I/O ইন্টারফেস মডিউল
• ইলেকট্রনিক নিয়ন্ত্রণ মডিউল
• শিল্প সংকেত প্রক্রিয়াকরণ মডিউল
• এম্বেডেড কন্ট্রোল ডিভাইস

প্রযুক্তিগত বিশেষ উল্লেখ

প্রকৃত অ্যালুমিনিয়াম খাদ গ্রেড, প্রোফাইল প্রাচীর বেধ, অভ্যন্তরীণ মাত্রা, পণ্য দৈর্ঘ্য, এবং মেশিনিং সহনশীলতা নির্দিষ্ট প্রোফাইল এবং পণ্য আঁকার উপর ভিত্তি করে নিশ্চিত করা আবশ্যক।

কাস্টম মেশিনিং সেবা

উত্পাদন ক্ষমতা

বয়ুয়ানের অ্যালুমিনিয়াম হাউজিং এবং চ্যাসিস শিল্পে 20 বছরের বেশি অভিজ্ঞতা রয়েছে, প্রায় 10,000 বর্গ মিটার বিস্তৃত একটি কারখানা পরিচালনা করে এবং প্রায় 300 সেট স্ট্যান্ডার্ড (খোলা) ছাঁচের অধিকারী। এই অ্যালুমিনিয়াম হাউজিংগুলির জন্য বেশিরভাগ উত্পাদন প্রক্রিয়াগুলি অভ্যন্তরীণভাবে সম্পাদিত হয়, যার মধ্যে অ্যালুমিনিয়াম প্রোফাইল কাটিং, সিএনসি মেশিনিং, ড্রিলিং, ট্যাপিং, পৃষ্ঠের চিকিত্সা, লেজার খোদাই, স্ক্রিন প্রিন্টিং, পরিদর্শন এবং সমাবেশ।

কারখানাটি প্রাথমিকভাবে 3-অক্ষ CNC মেশিন ব্যবহার করে। গ্রাহকের আঁকার উপর ভিত্তি করে, আমরা ইন্টারফেস, মাউন্টিং হোল, থ্রেডেড হোল এবং অন্যান্য অ-মানক কাঠামোগত বৈশিষ্ট্যগুলির জন্য মেশিন কাটআউট করতে পারি। কিছু পৃষ্ঠ চিকিত্সা প্রক্রিয়া, যেমন anodizing, নির্দিষ্ট পণ্য প্রয়োজনীয়তার উপর ভিত্তি করে আউটসোর্স করা হয়.

পণ্যের ধরন উপযুক্ত নয়

যেহেতু 27 মিমি প্রোফাইলে একটি অগভীর ক্রস-সেকশন রয়েছে, তাই উল্লেখযোগ্য অভ্যন্তরীণ উচ্চতার প্রয়োজনীয়তা সহ পণ্যগুলির জন্য সতর্কতামূলক নির্বাচন প্রয়োজন।

আমরা নির্বাচন করার আগে নিম্নলিখিত ধরণের উপাদানগুলির জন্য অভ্যন্তরীণ স্থানের প্রাপ্যতা যাচাই করার পরামর্শ দিই:

• লম্বা পাওয়ার মডিউল
• বড় ট্রান্সফরমার
• লম্বা রিলে
• বহু-স্তর উল্লম্ব PCBs
• লম্বা সংযোগকারী
• ইলেকট্রনিক উপাদানের জন্য যথেষ্ট অভ্যন্তরীণ ছাড়পত্র প্রয়োজন

প্রাথমিক সীমাবদ্ধতা যদি PCB প্রস্থের পরিবর্তে অভ্যন্তরীণ উচ্চতা হয়, তাহলে প্রকৃত উপাদানের মাত্রার উপর ভিত্তি করে একটি লম্বা প্রোফাইল সহ একটি অ্যালুমিনিয়াম হাউজিং নির্বাচন করা উচিত।

নমুনা এবং সংগ্রহ সমর্থন

82×27mm অ্যালুমিনিয়াম হাউজিং ফর কমিউনিকেশন এবং ইলেকট্রনিক কন্ট্রোল মডিউলের ব্যাপক উৎপাদনের আগে, আমরা আপনার নির্দিষ্ট পণ্যের চাহিদার উপর ভিত্তি করে হাউজিং কাঠামো, মেশিনিং মাত্রা এবং ইন্টারফেসের অবস্থানগুলি চূড়ান্ত করতে পারি।

জিজ্ঞাসা করার সময় আমরা নিম্নলিখিত তথ্য সরবরাহ করার পরামর্শ দিই:

• পণ্য মাত্রা প্রয়োজনীয়তা
• প্রয়োজনীয় হাউজিং দৈর্ঘ্য
• PCB মাত্রা এবং মাউন্ট অবস্থান
• মেশিনিং প্রয়োজন ইন্টারফেসের ধরন এবং অবস্থান
• মাউন্টিং হোল এবং থ্রেডেড হোল স্পেসিফিকেশন
• পৃষ্ঠ চিকিত্সা এবং রঙ পছন্দ
• লোগো এবং চিহ্নিতকরণের প্রয়োজনীয়তা
• আনুমানিক অর্ডার পরিমাণ
• 2D অঙ্কন বা 3D মডেল (যদি পাওয়া যায়)

সম্পূর্ণ অঙ্কন এখনও উপলব্ধ না হলে, আপনি উপযুক্ত মেশিনিং পরিকল্পনা নির্ধারণে আমাদের সাহায্য করার জন্য পণ্যের মাত্রা, PCB মাত্রা এবং মাউন্টিং প্রয়োজনীয়তা প্রদান করতে পারেন।

কর্মশালা শো

FAQ

প্রশ্ন: যোগাযোগের জন্য 82×27mm অ্যালুমিনিয়াম হাউজিং এবং ইলেকট্রনিক কন্ট্রোল মডিউল কোন পণ্যের জন্য উপযুক্ত?

উত্তর: এটি প্রাথমিকভাবে স্লিম যোগাযোগ মডিউল, ইলেকট্রনিক ইন্টারফেস মডিউল, সংকেত রূপান্তর মডিউল, ডেটা অধিগ্রহণ মডিউল এবং কমপ্যাক্ট শিল্প ইলেকট্রনিক নিয়ন্ত্রণ মডিউলগুলির জন্য উপযুক্ত।

প্রশ্ন: 82×27mm হাউজিং কি PCB ইনস্টলেশনের জন্য উপযুক্ত?

উঃ হ্যাঁ। 82 মিমি প্রস্থ পার্শ্বীয় PCB বিন্যাসের জন্য পর্যাপ্ত স্থান প্রদান করে; যাইহোক, নির্দিষ্ট PCB মাত্রাগুলি যা মিটমাট করা যেতে পারে তা প্রোফাইলের প্রকৃত অভ্যন্তরীণ মাত্রার বিপরীতে নিশ্চিত করা উচিত।

প্রশ্ন: 82 × 27 মিমি অ্যালুমিনিয়াম ঘেরের দৈর্ঘ্য কাস্টমাইজ করা যেতে পারে?

উঃ হ্যাঁ। পিসিবি, অভ্যন্তরীণ ইলেকট্রনিক উপাদান এবং চূড়ান্ত ডিভাইসের মাত্রার উপর ভিত্তি করে ঘেরটি দৈর্ঘ্যে কাটা এবং মেশিন করা যেতে পারে।

প্রশ্ন: যোগাযোগ ইন্টারফেস এবং সংযোগকারীর জন্য কাটআউট মেশিন করা যেতে পারে?

উঃ হ্যাঁ। যোগাযোগের ইন্টারফেস, সংযোগকারী, টার্মিনাল, মাউন্টিং হোল এবং থ্রেডেড হোলের মতো বৈশিষ্ট্যগুলি পণ্যের অঙ্কন অনুসারে মেশিন করা যেতে পারে।

প্রশ্ন: লোগো প্রয়োগ করা যেতে পারে?

উঃ হ্যাঁ। পণ্যের প্রয়োজনীয়তার উপর নির্ভর করে লোগো এবং পণ্যের চিহ্ন লেজার খোদাই বা স্ক্রিন প্রিন্টিং ব্যবহার করে প্রয়োগ করা যেতে পারে।
