ইলেকট্রনিক ডিভাইসের জন্য 34.9 মিমি লো প্রোফাইল অ্যালুমিনিয়াম এক্সট্রুশন চ্যাসিস

ইলেকট্রনিক ডিভাইসের জন্য 34.9 মিমি লো প্রোফাইল অ্যালুমিনিয়াম এক্সট্রুশন চ্যাসিস একটি অ্যালুমিনিয়াম প্রোফাইল কাঠামো গ্রহণ করে। চ্যাসিস উচ্চতা 34.9mm এ স্থির করা হয়েছে, এবং দৈর্ঘ্য এবং প্রস্থ PCB মাত্রা, অভ্যন্তরীণ উপাদান বিন্যাস, এবং সরঞ্জাম ইনস্টলেশন প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

চ্যাসিসের অভ্যন্তরে PCB কার্ড স্লট এবং মাউন্টিং গ্রুভ রয়েছে, যা PCB অবস্থান, অভ্যন্তরীণ মডিউল মাউন্টিং এবং কাঠামোগত ফিক্সিংয়ের জন্য ব্যবহার করা যেতে পারে। অ্যালুমিনিয়াম প্রোফাইলের নিজেই একটি নির্দিষ্ট তাপ অপচয় করার ক্ষমতা রয়েছে এবং পণ্যের কাঠামোর সাথে তাপ অপচয় করার স্থান সরবরাহ করে।

নিম্ন-উচ্চতার অতি-পাতলা চ্যাসিসের সাথে তুলনা করে, 34.9 মিমি উচ্চতা একটি কম প্রোফাইল বজায় রাখে যখন PCB, ইন্টারফেস এবং অভ্যন্তরীণ ইলেকট্রনিক উপাদানগুলির জন্য আরও পর্যাপ্ত মাউন্টিং স্পেস প্রদান করে, যা ইলেকট্রনিক সরঞ্জামগুলির জন্য উপযুক্ত যার কমপ্যাক্ট মাত্রা এবং অভ্যন্তরীণ মাউন্টিং স্থানের মধ্যে ভারসাম্য প্রয়োজন।

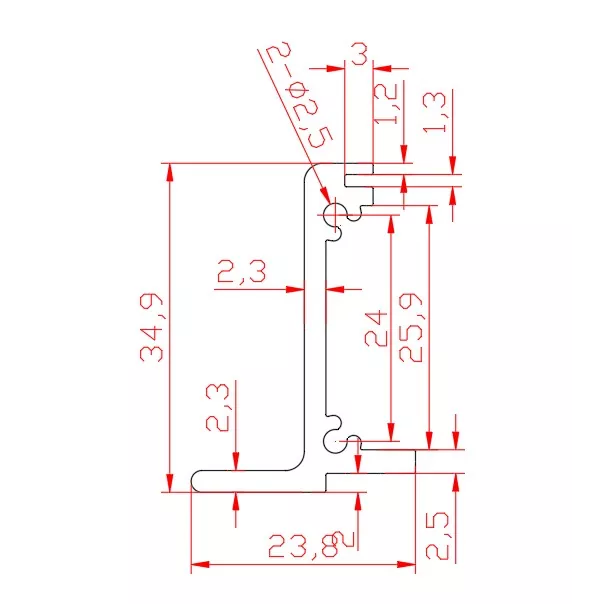

পণ্যের কাঠামো

ডিজাইনের সুবিধা

1. 34.9 মিমি নির্দিষ্ট উচ্চতা, নিম্ন-প্রোফাইল ইলেকট্রনিক ডিভাইসের জন্য উপযুক্ত

34.9 মিমি একটি অপেক্ষাকৃত কম চ্যাসিস উচ্চতা, যা সরঞ্জাম দ্বারা দখল করা সামগ্রিক স্থান কমাতে পারে।

সাধারণ উচ্চতার ইলেকট্রনিক চ্যাসিসের সাথে তুলনা করে, এই নিম্ন-প্রোফাইল কাঠামোটি ডিভাইসের বেধ, মাউন্টিং উচ্চতা বা সামগ্রিক ভলিউমের প্রয়োজনীয়তা সহ অ্যাপ্লিকেশনের জন্য আরও উপযুক্ত।

2. দৈর্ঘ্য এবং প্রস্থ সরঞ্জাম প্রয়োজনীয়তা কাস্টমাইজযোগ্য

পণ্যের উচ্চতা 34.9mm এ স্থির করা হয়েছে, কিন্তু দৈর্ঘ্য এবং প্রস্থ নির্দিষ্ট মাত্রা নয়।

উপযুক্ত দৈর্ঘ্য এবং প্রস্থ অনুযায়ী নির্ধারণ করা যেতে পারে:

• পিসিবি মাত্রা
• কম্পোনেন্ট লেআউট
• ইন্টারফেসের সংখ্যা
• অভ্যন্তরীণ মাউন্ট অবস্থান
• সামগ্রিক সরঞ্জাম মাত্রা
• স্থান মাউন্ট

অতএব, একই 34.9 মিমি প্রোফাইল কাঠামো বিভিন্ন আকারের ইলেকট্রনিক ডিভাইসের জন্য ব্যবহার করা যেতে পারে।

3. সুবিধাজনক সার্কিট বোর্ড মাউন্ট করার জন্য অন্তর্নির্মিত PCB কার্ড স্লট

চ্যাসিসের অভ্যন্তরটিতে একটি কার্ড স্লট কাঠামো দেওয়া হয়েছে, যা PCB অবস্থান এবং মাউন্ট করার জন্য ব্যবহার করা যেতে পারে।

PCB ঠিক করার জন্য শুধুমাত্র স্ক্রু পোস্টের উপর নির্ভর করার তুলনায়, কার্ড স্লট কাঠামো PCB কে চ্যাসিসের অভ্যন্তরীণ কাঠামোর সাথে অবস্থান করতে দেয়, যা অভ্যন্তরীণ বিন্যাসকে পরিষ্কার রাখতেও সাহায্য করে।

4. অভ্যন্তরীণ মাউন্টিং খাঁজগুলি মডুলার লেআউটের সুবিধা দেয়

অভ্যন্তরীণ মাউন্টিং খাঁজগুলি বিভিন্ন অভ্যন্তরীণ কাঠামোগত অংশগুলি মাউন্ট করতে ব্যবহার করা যেতে পারে, যেমন:

• পিসিবি
• মাউন্ট বন্ধনী
• ইলেকট্রনিক মডিউল
• ফিক্সিং উপাদান

সীমিত উচ্চতার মধ্যে একাধিক উপাদান রাখা প্রয়োজন এমন সরঞ্জামগুলির জন্য, মাউন্টিং গ্রুভগুলি আরও নমনীয় অভ্যন্তরীণ কাঠামোগত নকশা প্রদান করতে পারে।

5. অ্যালুমিনিয়াম প্রোফাইল কাঠামো কাঠামোগত শক্তি এবং তাপ অপচয়ের ভারসাম্য বজায় রাখে

অ্যালুমিনিয়াম প্রোফাইল চ্যাসিস বডি শুধুমাত্র অভ্যন্তরীণ ইলেকট্রনিক উপাদানগুলিকে রক্ষা করতে ব্যবহৃত হয় না, তবে স্থিতিশীল কাঠামোগত সমর্থনও প্রদান করে।

অ্যালুমিনিয়ামের ভাল তাপ পরিবাহিতা রয়েছে এবং প্রোফাইলের কাঠামোর সাথে মিলিত হয়ে, এটি একটি নির্দিষ্ট তাপ অপচয় ক্ষমতার প্রয়োজন ইলেকট্রনিক সরঞ্জামগুলির জন্য ব্যবহার করা যেতে পারে।

6. সামনে এবং পিছনের প্যানেল CNC-মেশিন করা যেতে পারে

সামনের এবং পিছনের প্যানেলগুলি চূড়ান্ত ডিভাইস ইন্টারফেস বিন্যাস অনুযায়ী মেশিন করা যেতে পারে, উদাহরণস্বরূপ:

• ইউএসবি ইন্টারফেস গর্ত
• পাওয়ার ইন্টারফেস গর্ত
• যোগাযোগ ইন্টারফেস গর্ত
• সূচক আলো গর্ত
• বোতামের ছিদ্র
• মাউন্ট গর্ত
• অন্যান্য বিশেষ আকৃতির খোলা

এটি চ্যাসিসকে নির্দিষ্ট ইলেকট্রনিক ডিভাইসের ইন্টারফেস বিন্যাসের সাথে মেলাতে দেয়।

প্রযুক্তিগত বিশেষ উল্লেখ

প্রযোজ্য ক্ষেত্র

1. ছোট ডেটা অধিগ্রহণ ডিভাইস

পিসিবি, ইন্টারফেস এবং ডেটা অধিগ্রহণ মডিউল ইনস্টল করার প্রয়োজন এমন ছোট ইলেকট্রনিক ডিভাইসগুলির জন্য উপযুক্ত।

নিম্ন-প্রোফাইল 34.9 মিমি কাঠামো সামগ্রিক ডিভাইসের ভলিউম নিয়ন্ত্রণ করতে সাহায্য করে, যখন কাস্টমাইজযোগ্য দৈর্ঘ্য এবং প্রস্থ PCB এবং ইন্টারফেস বিন্যাস অনুযায়ী সামঞ্জস্য করা যেতে পারে।

2. যোগাযোগ এবং ইন্টারফেস মডিউল

যোগাযোগ ইন্টারফেস, সংকেত রূপান্তর, এবং সংযোগ-টাইপ ইলেকট্রনিক মডিউল জন্য উপযুক্ত।

সামনের এবং পিছনের প্যানেলগুলি ইন্টারফেসের সংখ্যা এবং প্রকার অনুসারে CNC-মেশিন করা যেতে পারে, যখন অভ্যন্তরীণ কার্ড স্লটগুলি PCB অবস্থানের জন্য ব্যবহার করা যেতে পারে।

3. এমবেডেড ইলেকট্রনিক ডিভাইস

ইলেকট্রনিক মডিউলগুলির জন্য যা সরঞ্জাম, কন্ট্রোল ক্যাবিনেট বা অন্যান্য সীমিত স্থানগুলির ভিতরে ইনস্টল করা প্রয়োজন, লো-প্রোফাইল চ্যাসিস মাউন্টিং স্থানের প্রয়োজনীয়তা হ্রাস করতে পারে।

4. শিল্প ইলেকট্রনিক মডিউল

কিছু ছোট শিল্প ইলেকট্রনিক মডিউলের জন্য উপযুক্ত যার জন্য স্বাধীন চ্যাসিস সুরক্ষা প্রয়োজন, যেমন নিয়ন্ত্রণ মডিউল, ইন্টারফেস মডিউল এবং ডেটা প্রসেসিং মডিউল।

5. IoT এবং স্মার্ট ইলেকট্রনিক ডিভাইস

ইলেকট্রনিক ডিভাইসগুলির জন্য যেগুলিকে PCBs, কমিউনিকেশন মডিউল এবং ইন্টারফেসগুলিকে একটি কমপ্যাক্ট চ্যাসিসে একীভূত করতে হবে, 34.9 মিমি উচ্চতা ডিভাইসের মাত্রা এবং অভ্যন্তরীণ স্থানের মধ্যে ভারসাম্য অর্জন করতে পারে।

কাস্টমাইজযোগ্য আইটেম

উৎপাদন প্রক্রিয়া

গ্রাহক মাত্রা/অঙ্কন প্রদান করে

↓

34.9 মিমি নির্দিষ্ট উচ্চতা এবং দৈর্ঘ্য/প্রস্থের মাত্রা নিশ্চিত করুন

↓

PCB, ইন্টারফেস এবং অভ্যন্তরীণ মাউন্টিং প্রয়োজনীয়তা নিশ্চিত করুন

↓

অ্যালুমিনিয়াম প্রোফাইল মেশিনিং

↓

দৈর্ঘ্য কাটা

↓

3-অক্ষ CNC মেশিনিং

↓

সামনে এবং পিছনের প্যানেল মেশিনিং

↓

পৃষ্ঠ চিকিত্সা

↓

অংশ পরিদর্শন

↓

চ্যাসিস সমাবেশ

↓

সমাপ্ত পণ্য পরিদর্শন

↓

প্যাকেজিং এবং শিপিং

উত্পাদন সুবিধা

20+ বছরের অ্যালুমিনিয়াম পণ্য উত্পাদন অভিজ্ঞতা

Boyuan হার্ডওয়্যার অ্যালুমিনিয়াম প্রোফাইল চ্যাসিস, অ্যালুমিনিয়াম ঘের, CNC মেশিন যন্ত্রাংশ, এবং অন্যান্য পণ্য উত্পাদন অভিজ্ঞতা সহ 20 বছরেরও বেশি সময় ধরে অ্যালুমিনিয়াম পণ্য এবং অ্যালুমিনিয়াম প্রোফাইল সম্পর্কিত পণ্যগুলির উত্পাদনে গভীরভাবে নিযুক্ত রয়েছে।

প্রায় 10,000㎡ উত্পাদন সাইট

কারখানার উত্পাদন এলাকা প্রায় 10,000㎡, অ্যালুমিনিয়াম পণ্য মেশিনিং, CNC মেশিনিং, ড্রিলিং, লঘুপাত, পৃষ্ঠ চিকিত্সা, সমাবেশ এবং পরিদর্শন করতে সক্ষম।

প্রায় বিদ্যমান ছাঁচের 300 সেট

কোম্পানির বিদ্যমান ছাঁচের আনুমানিক 300 সেট রয়েছে, যা বিভিন্ন স্পেসিফিকেশনের অ্যালুমিনিয়াম প্রোফাইল পণ্যগুলির উত্পাদন এবং বিকাশের জন্য ব্যবহার করা যেতে পারে।

3-অক্ষ CNC মেশিনিং

বর্তমানে, 3-অক্ষ CNC মেশিনিং প্রধানত ব্যবহৃত হয়, এবং চ্যাসিস প্যানেল এবং প্রোফাইলগুলির ড্রিলিং, লঘুপাত, খোলার এবং অন্যান্য মেশিনিং পণ্য অঙ্কন অনুযায়ী সম্পন্ন করা যেতে পারে।

গুণমান পরিদর্শন

উত্পাদনের সময়, পণ্যের প্রয়োজনীয়তা অনুসারে সংশ্লিষ্ট পরিদর্শন করা যেতে পারে, যার মধ্যে রয়েছে:

• কাঁচামাল এবং প্রোফাইল চেহারা পরিদর্শন
• দৈর্ঘ্য মাত্রা পরিদর্শন
• CNC যন্ত্রের মাত্রা পরিদর্শন
• গর্ত অবস্থান পরিদর্শন
• থ্রেড পরিদর্শন
• প্যানেল চেহারা পরিদর্শন
• পৃষ্ঠ চিকিত্সা চেহারা পরিদর্শন
• সমাবেশ পরিদর্শন
• সমাপ্ত পণ্য চেহারা পরিদর্শন

সুস্পষ্ট মাত্রিক সহনশীলতার প্রয়োজনীয়তা সহ পণ্যগুলির জন্য, গ্রাহকের অঙ্কন এবং প্রযুক্তিগত প্রয়োজনীয়তা অনুসারে পরিদর্শন করা যেতে পারে।

কর্মশালা শো

FAQ

প্রশ্ন ১. ইলেকট্রনিক ডিভাইসের জন্য 34.9 মিমি লো প্রোফাইল অ্যালুমিনিয়াম এক্সট্রুশন চ্যাসিসের উচ্চতা কি কাস্টমাইজযোগ্য?

এই মডেলের উচ্চতা 34.9mm এ স্থির করা হয়েছে। দৈর্ঘ্য এবং প্রস্থ সরঞ্জামের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

প্রশ্ন ২. দৈর্ঘ্য এবং প্রস্থ কাস্টমাইজ করা যাবে?

হ্যাঁ। দৈর্ঘ্য এবং প্রস্থ PCB আকার, উপাদান বিন্যাস, ইন্টারফেস প্রয়োজনীয়তা, এবং ইনস্টলেশন স্থান অনুযায়ী সামঞ্জস্য করা যেতে পারে।

Q3. চ্যাসিস কি পিসিবি মিটমাট করতে পারে?

হ্যাঁ। অ্যালুমিনিয়াম এক্সট্রুশন কাঠামোতে PCB অবস্থান এবং ইনস্টলেশনের জন্য একটি অভ্যন্তরীণ PCB স্লট রয়েছে।

Q4. সামনে এবং পিছনের প্যানেল কাস্টমাইজ করা যাবে?

হ্যাঁ। প্যানেলগুলি প্রয়োজনীয় ইন্টারফেস, মাউন্টিং হোল, সূচক খোলা এবং অন্যান্য বৈশিষ্ট্য অনুসারে সিএনসি মেশিন করা যেতে পারে।

প্রশ্ন 5. মাউন্টিং গর্ত এবং থ্রেডেড গর্ত যোগ করা যেতে পারে?

হ্যাঁ। মাউন্টিং গর্ত, ছিদ্রযুক্ত গর্ত এবং থ্রেডেড গর্তগুলি পণ্য অঙ্কন অনুসারে মেশিন করা যেতে পারে।

প্রশ্ন ৬. চ্যাসিস একটি তাপ অপচয় গঠন আছে?

হ্যাঁ। অ্যালুমিনিয়াম এক্সট্রুশন গঠন একটি তাপ অপচয় পথ প্রদান করে এবং অভ্যন্তরীণ উপাদান বিন্যাসের চারপাশে ডিজাইন করা যেতে পারে।
