ইলেকট্রনিক অ্যাপ্লিকেশনের জন্য 35 মিমি কমপ্যাক্ট অ্যালুমিনিয়াম এক্সট্রুশন চ্যাসিস

ইলেকট্রনিক অ্যাপ্লিকেশনের জন্য এই 35 মিমি কমপ্যাক্ট অ্যালুমিনিয়াম এক্সট্রুশন চ্যাসিস একটি অ্যালুমিনিয়াম প্রোফাইল কাঠামো গ্রহণ করে। উচ্চতা 35mm এ স্থির করা হয়েছে, এবং দৈর্ঘ্য এবং প্রস্থ PCB মাত্রা, অভ্যন্তরীণ উপাদান বিন্যাস, এবং সরঞ্জাম ইনস্টলেশন প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

চ্যাসিসের অভ্যন্তরে PCB কার্ড স্লট এবং মাউন্টিং গ্রুভ রয়েছে, যা PCB অবস্থানের পাশাপাশি অভ্যন্তরীণ ইলেকট্রনিক মডিউল এবং কাঠামোগত অংশগুলি মাউন্ট করার জন্য ব্যবহৃত হয়। একই সময়ে, অ্যালুমিনিয়াম প্রোফাইল কাঠামোর একটি নির্দিষ্ট তাপ অপচয় করার ক্ষমতা রয়েছে, যা কাঠামোগত সমর্থন এবং ছোট ইলেকট্রনিক ডিভাইসগুলির মৌলিক তাপ অপচয়ের চাহিদা পূরণ করে।

কমপ্যাক্ট 35 মিমি উচ্চতা ইলেকট্রনিক সরঞ্জামগুলির জন্য উপযুক্ত যা সামগ্রিক ডিভাইসের ভলিউম নিয়ন্ত্রণ করতে হবে যখন এখনও নির্দিষ্ট পরিমাণ অভ্যন্তরীণ মাউন্ট স্থান প্রয়োজন। চ্যাসিসের দৈর্ঘ্য এবং প্রস্থ কাস্টমাইজ করে, প্রকৃত PCB এবং অভ্যন্তরীণ কম্পোনেন্ট লেআউটকে আরও ঘনিষ্ঠভাবে ফিট করার জন্য চ্যাসিসের মাত্রা তৈরি করা যেতে পারে।

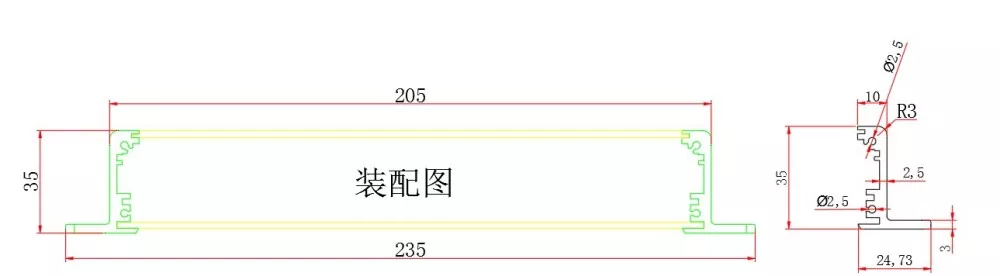

পণ্যের কাঠামো

স্ট্রাকচারাল লজিক

35 মিমি নির্দিষ্ট উচ্চতা → দৈর্ঘ্য এবং প্রস্থ কাস্টমাইজেশন → PCB কার্ড স্লট → অভ্যন্তরীণ মাউন্টিং গ্রুভস → তাপ অপচয় কাঠামো → সামনে এবং পিছনের প্যানেল মেশিনিং → চ্যাসিস সমাবেশ

মূল সুবিধা

1. 35 মিমি স্থির উচ্চতা, কমপ্যাক্ট মাত্রা এবং অভ্যন্তরীণ স্থানের ভারসাম্য

35 মিমি উচ্চতা তুলনামূলকভাবে কমপ্যাক্ট ডিভাইস প্রোফাইল বজায় রাখে, যখন অত্যন্ত কম উচ্চতার চ্যাসিসের তুলনায় PCB এবং অভ্যন্তরীণ ইলেকট্রনিক উপাদানগুলির জন্য আরও যুক্তিসঙ্গত মাউন্টিং স্পেস প্রদান করে।

সামগ্রিক ডিভাইসের মাত্রার প্রয়োজনীয়তা সহ পণ্যগুলির জন্য উপযুক্ত যা এখনও অভ্যন্তরীণভাবে একটি নির্দিষ্ট উপাদান লেআউট স্থান প্রয়োজন।

2. দৈর্ঘ্য এবং প্রস্থ প্রকৃত সরঞ্জাম কাস্টমাইজযোগ্য

এই পণ্যটির মূল বৈশিষ্ট্যটি একটি নির্দিষ্ট দৈর্ঘ্য এবং প্রস্থের মাত্রা নয়, বরং:

স্থির 35 মিমি উচ্চতা + কাস্টমাইজযোগ্য দৈর্ঘ্য + কাস্টমাইজযোগ্য প্রস্থ।

চ্যাসিসের দৈর্ঘ্য এবং প্রস্থ নিম্নলিখিত বিষয়গুলি অনুসারে নির্ধারণ করা যেতে পারে:

• পিসিবি মাত্রা
• কম্পোনেন্ট লেআউট
• ইন্টারফেস অবস্থান
• অভ্যন্তরীণ মডিউল সংখ্যা
• মাউন্ট পদ্ধতি
• সামগ্রিক ডিভাইস মাত্রা প্রয়োজনীয়তা

এটি একটি স্ট্যান্ডার্ড চ্যাসিস ফিট করার জন্য অভ্যন্তরীণ স্থান নষ্ট করা এড়ায়।

3. অন্তর্নির্মিত PCB কার্ড স্লট

চ্যাসিসের অভ্যন্তরটিতে PCB কার্ড স্লট দেওয়া হয়েছে, যা সার্কিট বোর্ডের অবস্থান এবং মাউন্ট করার জন্য ব্যবহার করা যেতে পারে।

ইলেকট্রনিক পণ্যগুলির জন্য যেগুলি PCB কে সরাসরি অ্যালুমিনিয়াম প্রোফাইল চ্যাসিসে একত্রিত করতে হবে, কার্ড স্লটগুলি PCB অবস্থান নির্ধারণ করতে এবং অতিরিক্ত ফিক্সিং কাঠামোর প্রয়োজন কমাতে সাহায্য করে।

4. অভ্যন্তরীণ মাউন্টিং খাঁজগুলি নমনীয় লেআউট সমর্থন করে

অভ্যন্তরীণ মাউন্টিং খাঁজগুলি বিভিন্ন অভ্যন্তরীণ কাঠামোগত অংশগুলি মাউন্ট করতে ব্যবহার করা যেতে পারে।

পণ্যের নকশা অনুসারে, অভ্যন্তরীণ বিন্যাস PCB, ইলেকট্রনিক মডিউল এবং অন্যান্য উপাদানগুলির চারপাশে করা যেতে পারে, সীমিত 35 মিমি উচ্চতার স্থানকে আরও যুক্তিসঙ্গত ব্যবহার করে।

5. অ্যালুমিনিয়াম প্রোফাইল গঠন ভারসাম্য সমর্থন এবং তাপ অপচয়

অ্যালুমিনিয়াম প্রোফাইল বডি একটি স্থিতিশীল চ্যাসিস কাঠামো প্রদান করতে পারে, যখন অ্যালুমিনিয়ামের নিজেই ভাল তাপ পরিবাহিতা রয়েছে।

ছোট ইলেকট্রনিক ডিভাইসের জন্য, প্রোফাইল কাঠামো এবং অভ্যন্তরীণ উপাদান বিন্যাসের সাথে তাপ অপচয়ের নকশা করা যেতে পারে।

6. সামনে এবং পিছনের প্যানেলগুলি ডিভাইস ইন্টারফেস অনুযায়ী মেশিনেবল

সামনের এবং পিছনের প্যানেলগুলি প্রকৃত ডিভাইসের কাঠামো অনুসারে সিএনসি-মেশিন করা যেতে পারে, উদাহরণস্বরূপ:

• পাওয়ার ইন্টারফেস গর্ত
• ইউএসবি ইন্টারফেস গর্ত
• যোগাযোগ ইন্টারফেস গর্ত
• সূচক আলো গর্ত
• বোতামের ছিদ্র
• মাউন্ট গর্ত
• অন্যান্য বিশেষ আকৃতির গর্ত

এটি চ্যাসিসকে নির্দিষ্ট ইলেকট্রনিক ডিভাইসের ইন্টারফেস বিন্যাসের সাথে মেলাতে দেয়।

প্রযুক্তিগত বিশেষ উল্লেখ

কেন একটি 35 মিমি নির্দিষ্ট উচ্চতা চয়ন করুন?

ইলেকট্রনিক ডিভাইস চ্যাসিসের জন্য, ছোট সবসময় ভাল হয় না।

চেসিস খুব কম হলে, এটি সীমাবদ্ধ করতে পারে:

• পিসিবি লেআউট
• উপাদান উচ্চতা
• ইন্টারফেস মাউন্টিং
• অভ্যন্তরীণ কাঠামোগত নকশা
• তাপ অপচয় স্থান

অতি-নিম্ন কাঠামোর তুলনায় অভ্যন্তরীণ PCB এবং ইলেকট্রনিক উপাদানগুলির জন্য আরও উদার লেআউট স্থান প্রদান করার সময় 35 মিমি উচ্চতা ডিভাইসটিকে কমপ্যাক্ট রাখে।

একই সময়ে, দৈর্ঘ্য এবং প্রস্থ স্বাধীনভাবে কাস্টমাইজ করা যেতে পারে, তাই পিসিবি একটি নির্দিষ্ট ঘেরের সাথে খাপ খাইয়ে নেওয়ার পরিবর্তে প্রকৃত PCB মাত্রা অনুযায়ী চেসিস ডিজাইন করা যেতে পারে।

প্রযোজ্য ক্ষেত্র

ইলেকট্রনিক অ্যাপ্লিকেশনগুলির জন্য এই 35 মিমি কমপ্যাক্ট অ্যালুমিনিয়াম এক্সট্রুশন চ্যাসিসটি সমস্ত শিল্প সরঞ্জামগুলিকে বিস্তৃতভাবে কভার করার পরিবর্তে ছোট, কমপ্যাক্ট ইলেকট্রনিক ডিভাইসগুলিতে ফোকাস করার জন্য সুপারিশ করা হয় যার জন্য একটি নির্দিষ্ট পরিমাণ অভ্যন্তরীণ স্থান প্রয়োজন।

1. ছোট নিয়ন্ত্রণ মডিউল

ছোট কন্ট্রোল মডিউলগুলির জন্য উপযুক্ত যেগুলিকে PCBs, কন্ট্রোল সার্কিট এবং ইন্টারফেসগুলিকে একটি স্বাধীন চ্যাসিতে সংহত করতে হবে।

35 মিমি উচ্চতা ডিভাইস দ্বারা দখলকৃত সামগ্রিক স্থান কমাতে পারে, যখন কাস্টম দৈর্ঘ্য এবং প্রস্থ অভ্যন্তরীণ সার্কিট বোর্ডের সাথে মেলে।

2. ডেটা অধিগ্রহণ এবং সংকেত প্রক্রিয়াকরণ মডিউল

পিসিবি, ইন্টারফেস এবং ডেটা প্রসেসিং সার্কিট ইনস্টল করার জন্য ডিভাইসগুলির জন্য, অভ্যন্তরীণ কার্ড স্লটগুলি PCB অবস্থানের জন্য ব্যবহার করা যেতে পারে এবং ইন্টারফেস বিন্যাস কাস্টম প্যানেলের মাধ্যমে সম্পূর্ণ করা যেতে পারে।

3. কমিউনিকেশন ইন্টারফেস ডিভাইস

ছোট যোগাযোগ, সংকেত রূপান্তর, এবং ইন্টারফেস সম্প্রসারণ ডিভাইসের জন্য উপযুক্ত।

চ্যাসিসের দৈর্ঘ্য এবং প্রস্থ ইন্টারফেসের সংখ্যা, PCB মাত্রা এবং মাউন্টিং স্থান অনুযায়ী সামঞ্জস্য করা যেতে পারে।

4. এমবেডেড ইলেকট্রনিক মডিউল

ইলেকট্রনিক মডিউলগুলির জন্য উপযুক্ত যা অন্যান্য সরঞ্জাম, কন্ট্রোল ক্যাবিনেট বা সীমিত মাউন্টিং স্পেসের ভিতরে ইনস্টল করা প্রয়োজন।

কমপ্যাক্ট কাঠামো প্রয়োজনীয় অভ্যন্তরীণ মাউন্ট স্থান ধরে রাখার সময় ডিভাইস দ্বারা দখলকৃত স্থান নিয়ন্ত্রণ করতে সাহায্য করতে পারে।

5. IoT এবং স্মার্ট ইলেকট্রনিক ডিভাইস

ছোট IoT ইলেকট্রনিক ডিভাইসগুলির জন্য যেগুলি PCBs, যোগাযোগ মডিউল, পাওয়ার সাপ্লাই এবং বাহ্যিক ইন্টারফেসগুলিকে একীভূত করতে হবে, 35mm নির্দিষ্ট উচ্চতা ডিভাইসের মাত্রা এবং অভ্যন্তরীণ বিন্যাসের মধ্যে ভারসাম্য অর্জন করতে পারে।

কাস্টমাইজযোগ্য আইটেম

3-অক্ষ CNC মেশিনিং

35 মিমি অ্যালুমিনিয়াম প্রোফাইল চ্যাসিসের জন্য, প্রোফাইল এবং প্যানেলের পরবর্তী নির্ভুলতা মেশিনিং 3-অক্ষ CNC মেশিনিং দিয়ে সম্পন্ন করা যেতে পারে।

মেশিনিং বিষয়বস্তু অন্তর্ভুক্ত হতে পারে:

• সিএনসি খোলা
• তুরপুন
• ট্যাপিং
• মাউন্ট গর্ত মেশিনিং
• ইন্টারফেস গর্ত মেশিনিং
• প্যানেল বিশেষ আকৃতির গর্ত
• কাউন্টারবোর/কাউন্টারসিঙ্ক গর্ত
• লোগো এবং মার্কিং মেশিনিং
• অঙ্কন দ্বারা প্রয়োজনীয় অন্যান্য কাঠামোগত যন্ত্র

প্রকৃত মেশিনিং আইটেম পণ্য অঙ্কন এবং গঠন অনুযায়ী নির্ধারিত হয়.

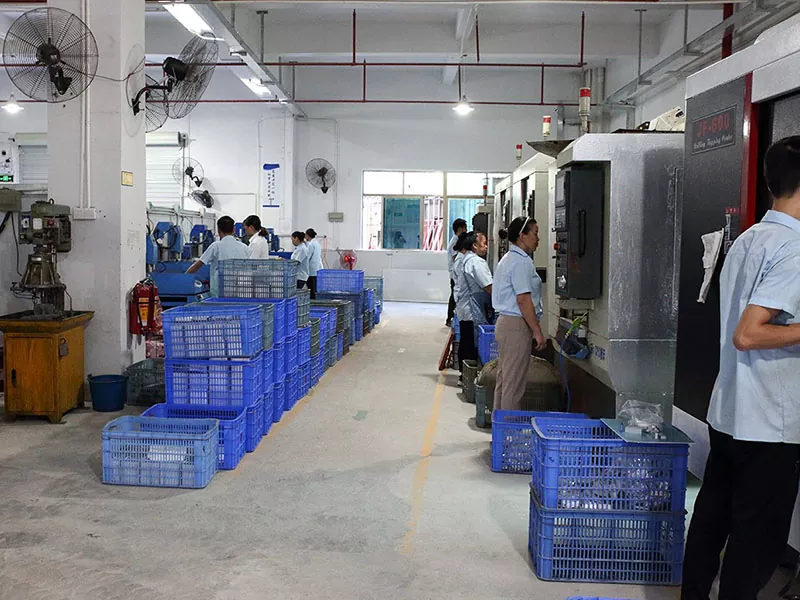

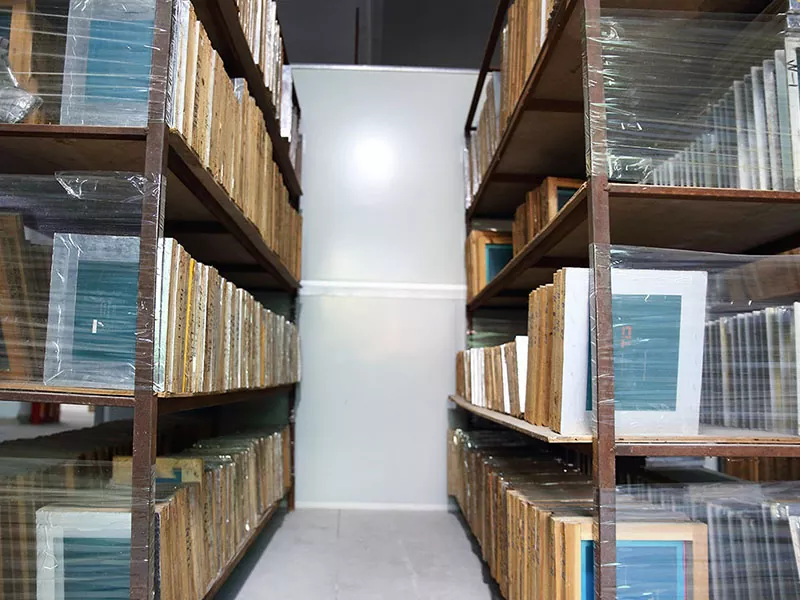

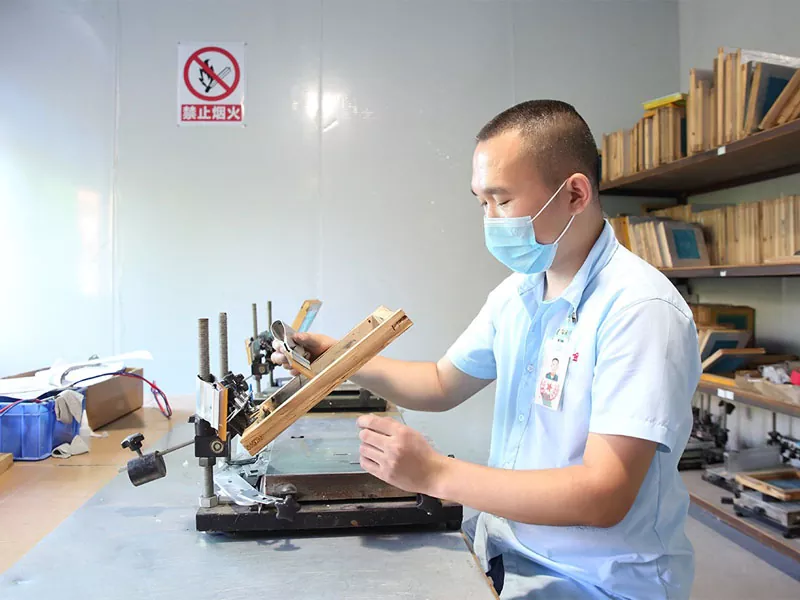

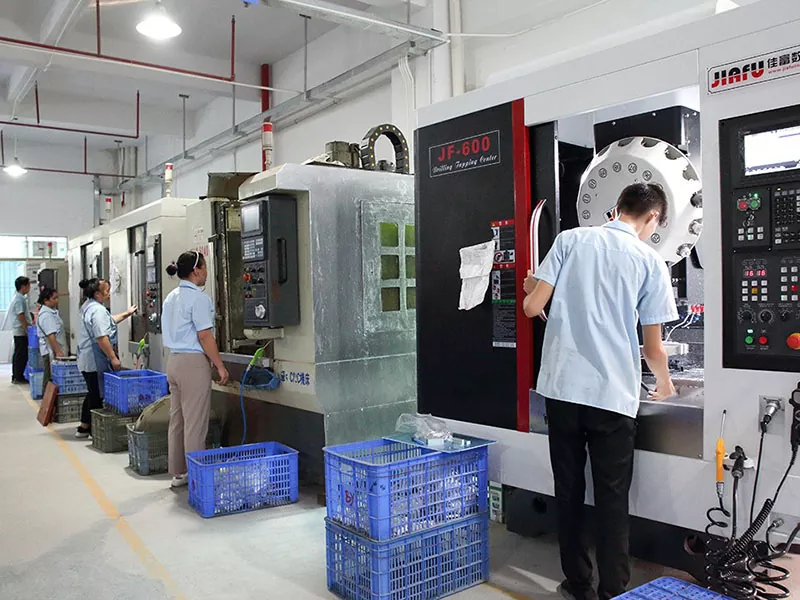

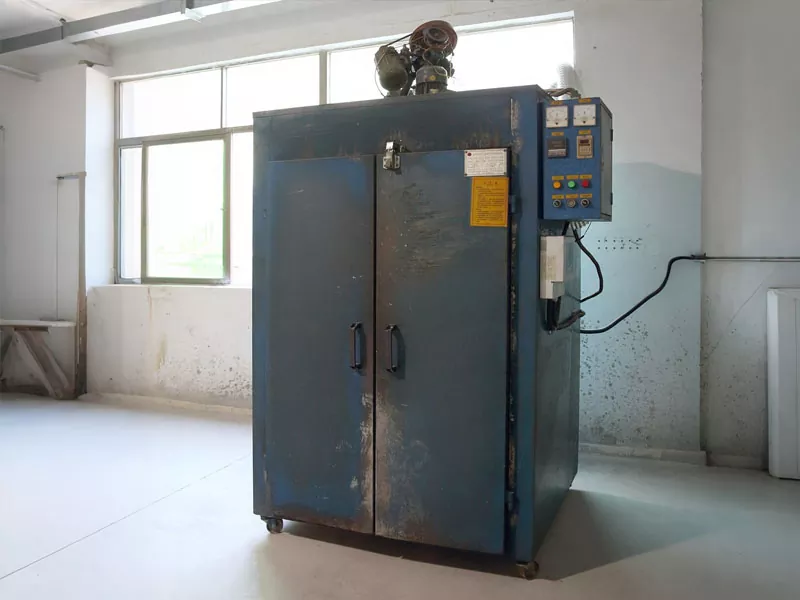

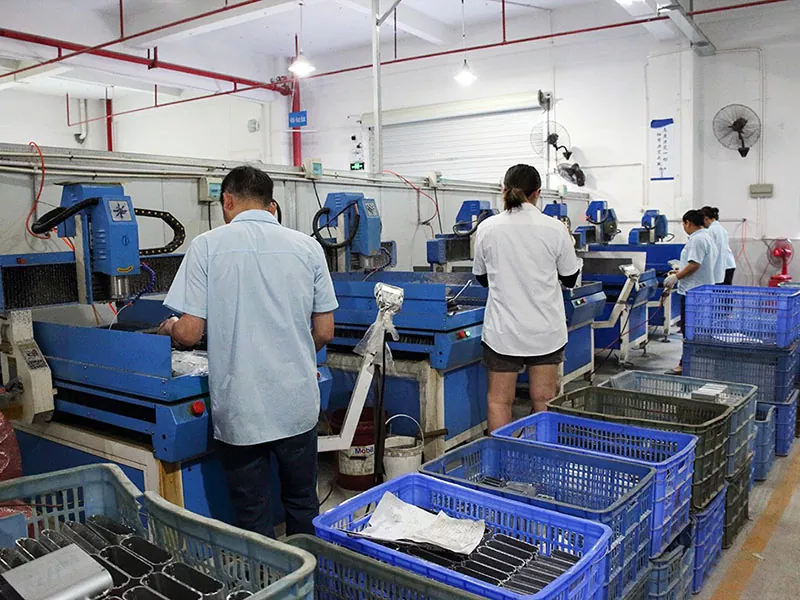

কর্মশালা শো

গুণমান পরিদর্শন

পণ্যের প্রয়োজনীয়তা অনুসারে, নিম্নলিখিতগুলি করা যেতে পারে:

• প্রোফাইল চেহারা পরিদর্শন
• দৈর্ঘ্য মাত্রা পরিদর্শন
• CNC যন্ত্রের মাত্রা পরিদর্শন
• গর্ত অবস্থান পরিদর্শন
• থ্রেড পরিদর্শন
• প্যানেলের মাত্রা এবং চেহারা পরিদর্শন
• পৃষ্ঠ চিকিত্সা চেহারা পরিদর্শন
• সমাবেশ পরিদর্শন
• সমাপ্ত পণ্য চেহারা পরিদর্শন

সুস্পষ্ট মাত্রিক সহনশীলতার প্রয়োজনীয়তা সহ পণ্যগুলির জন্য, গ্রাহকের অঙ্কন এবং প্রযুক্তিগত প্রয়োজনীয়তা অনুসারে পরিদর্শন করা যেতে পারে।
