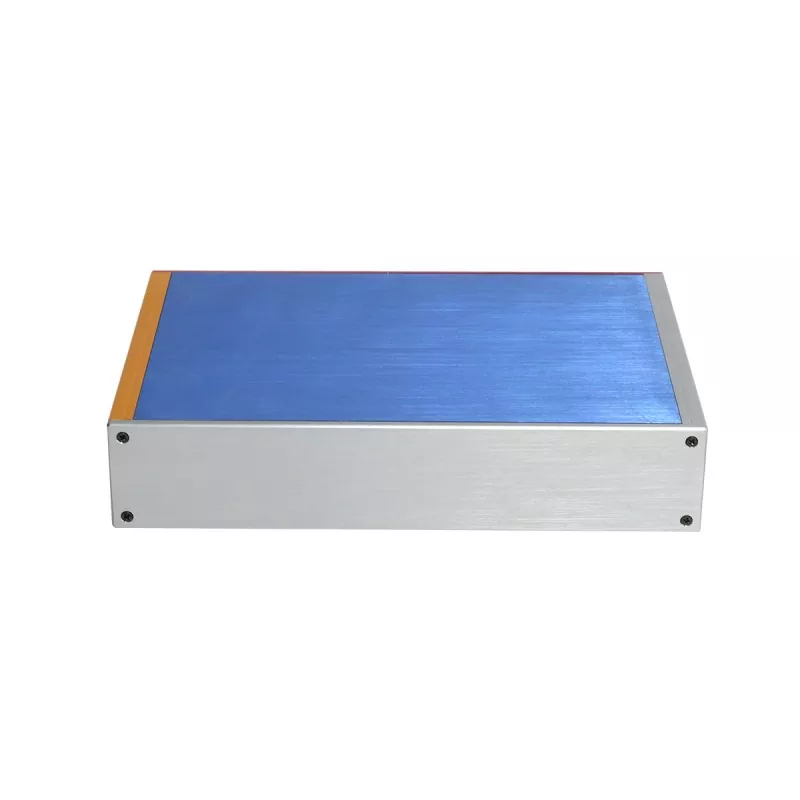

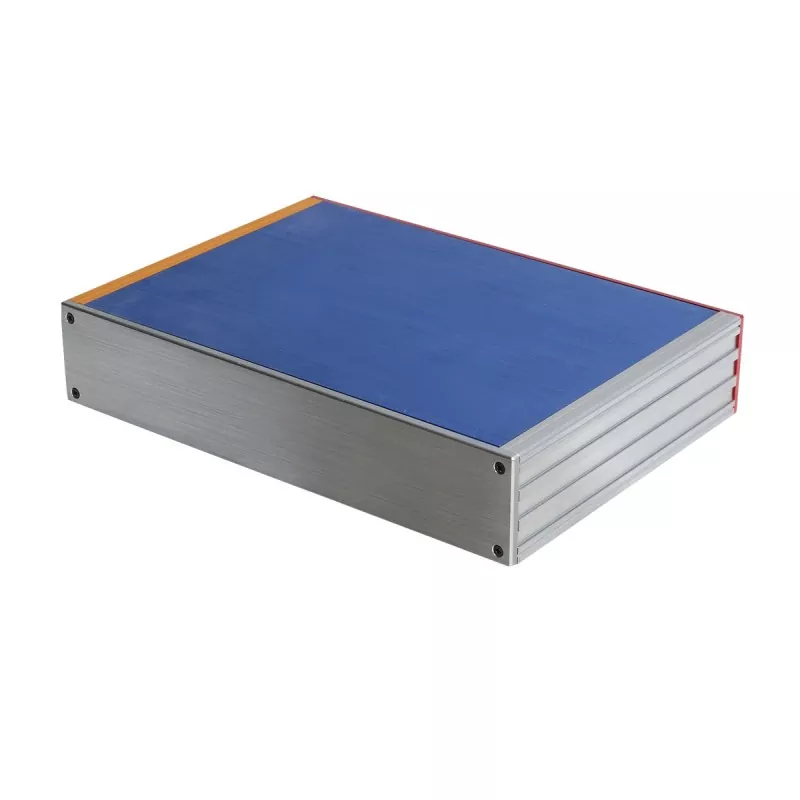

পরিমাপের সরঞ্জামের জন্য 56 মিমি অ্যালুমিনিয়াম ইন্সট্রুমেন্ট চেসিস

এই 56 মিমি ফিক্সড-উচ্চতা অ্যালুমিনিয়াম এক্সট্রুশন চ্যাসিস একটি অ্যালুমিনিয়াম প্রোফাইল কাঠামো গ্রহণ করে। উচ্চতা 56mm এ স্থির করা হয়েছে, এবং দৈর্ঘ্য এবং প্রস্থ PCB মাত্রা, অভ্যন্তরীণ উপাদান বিন্যাস, এবং সামগ্রিক যন্ত্রের মাত্রা অনুযায়ী কাস্টমাইজ করা যেতে পারে। 56mm উচ্চতা লো-প্রোফাইল চ্যাসিসের তুলনায় অভ্যন্তরীণ ইলেকট্রনিক উপাদানগুলির জন্য আরও পর্যাপ্ত মাউন্ট করার জায়গা প্রদান করে, যা PCB, ইলেকট্রনিক মডিউল, ইন্টারফেস, পাওয়ার সাপ্লাই এবং অভ্যন্তরীণ মাউন্টিং স্ট্রাকচারকে একীভূত করার জন্য প্রয়োজনীয় যন্ত্র সরঞ্জামগুলির জন্য 56mm অ্যালুমিনিয়াম ইন্সট্রুমেন্ট চ্যাসিসকে পরিমাপের সরঞ্জামের জন্য উপযুক্ত করে তোলে।

পণ্যের কাঠামো

স্ট্রাকচারাল লজিক

56 মিমি নির্দিষ্ট উচ্চতা → দৈর্ঘ্য এবং প্রস্থ কাস্টমাইজেশন → PCB কার্ড স্লট → অভ্যন্তরীণ মাউন্টিং গ্রুভস → তাপ অপচয় কাঠামো → সামনে এবং পিছনের প্যানেল CNC মেশিনিং → সামগ্রিক সমাবেশ

ডিজাইনের সুবিধা

1. 56 মিমি নির্দিষ্ট উচ্চতা, যন্ত্রের সরঞ্জামের অভ্যন্তরীণ বিন্যাসের জন্য উপযুক্ত

লো-প্রোফাইল চ্যাসিসের সাথে তুলনা করে, 56 মিমি উচ্চতা আরও যথেষ্ট উল্লম্ব স্থান সরবরাহ করে এবং আরও ধরণের ইলেকট্রনিক উপাদান মিটমাট করতে পারে।

ইন্সট্রুমেন্ট ইকুইপমেন্টের জন্য যা একই সাথে PCB, ইলেকট্রনিক মডিউল, ইন্টারফেস এবং অভ্যন্তরীণ সাপোর্ট স্ট্রাকচার ইনস্টল করতে হবে, এটি অভ্যন্তরীণ লেআউটে চ্যাসিসের উচ্চতার সীমাবদ্ধতা কমাতে পারে।

2. কাস্টমাইজযোগ্য দৈর্ঘ্য এবং প্রস্থ, বিভিন্ন যন্ত্রের আকারের সাথে মানিয়ে নেওয়া

যদিও পণ্যের উচ্চতা 56mm এ স্থির করা হয়েছে, তবে দৈর্ঘ্য এবং প্রস্থ নির্দিষ্ট সরঞ্জাম অনুযায়ী কাস্টমাইজ করা যেতে পারে।

চূড়ান্ত চ্যাসিস দৈর্ঘ্য এবং প্রস্থ অনুযায়ী নির্ধারণ করা যেতে পারে:

· PCB মাত্রা

· অভ্যন্তরীণ মডিউলের সংখ্যা

· ইন্টারফেস লেআউট

· পাওয়ার মডিউল

· সামগ্রিক যন্ত্রের মাত্রা

· অভ্যন্তরীণ মাউন্ট করার স্থান

অতএব, এটি বিভিন্ন আকারের ইলেকট্রনিক যন্ত্র এবং পরিমাপের সরঞ্জামগুলির জন্য উপযুক্ত।

3. সুবিধাজনক সার্কিট বোর্ড অবস্থানের জন্য PCB কার্ড স্লট

চ্যাসিসের অভ্যন্তরটিতে PCB কার্ড স্লট দেওয়া হয়েছে, যা PCB অবস্থান এবং মাউন্ট করার জন্য ব্যবহার করা যেতে পারে।

উপকরণ পণ্যগুলির জন্য, অভ্যন্তরীণ সার্কিট বোর্ডকে সাধারণত ইন্টারফেস, নিয়ন্ত্রণ সার্কিট এবং অন্যান্য মডিউলগুলির সাথে তুলনামূলকভাবে স্থিতিশীল অবস্থান বজায় রাখতে হয় এবং কার্ড স্লটগুলি কাঠামোগত অবস্থান অর্জনে সহায়তা করতে পারে।

4. অভ্যন্তরীণ মাউন্টিং খাঁজগুলি মডুলার লেআউটের সুবিধা দেয়

অভ্যন্তরীণ মাউন্টিং খাঁজগুলি মাউন্ট করতে ব্যবহার করা যেতে পারে:

· ইলেকট্রনিক মডিউল

· PCBs

· বন্ধনী

· ফিক্সিং উপাদান

· অন্যান্য অভ্যন্তরীণ কাঠামোগত অংশ

মাউন্টিং গ্রুভের সাথে মিলিত 56 মিমি উচ্চতা অভ্যন্তরীণ উপাদানগুলির জন্য আরও নমনীয় লেআউট স্থান প্রদান করতে পারে।

5. অ্যালুমিনিয়াম প্রোফাইল কাঠামো স্থিতিশীল সমর্থন এবং তাপ অপচয় পথ প্রদান করে

চেসিস প্রধান অংশ হিসাবে অ্যালুমিনিয়াম প্রোফাইল কাঠামোগত সুরক্ষা এবং অভ্যন্তরীণ ইলেকট্রনিক উপাদানগুলির জন্য একটি মাউন্টিং বেস প্রদান করতে পারে।

একই সময়ে, অ্যালুমিনিয়ামের ভাল তাপ পরিবাহিতা রয়েছে এবং প্রোফাইল কাঠামোর সাথে মিলিত, পরিমাপের সরঞ্জামের জন্য 56 মিমি অ্যালুমিনিয়াম ইন্সট্রুমেন্ট চেসিস সরঞ্জামগুলির জন্য একটি নির্দিষ্ট তাপ অপচয়ের পথ সরবরাহ করতে পারে।

নির্দিষ্ট থার্মাল ডিজাইনের প্রয়োজনীয়তার জন্য, ইলেকট্রনিক উপাদানের শক্তি এবং অভ্যন্তরীণ বিন্যাস অনুযায়ী আরও সংকল্প প্রয়োজন।

6. সামনে এবং পিছনের প্যানেলগুলি ইনস্ট্রুমেন্ট ইন্টারফেস লেআউটের জন্য উপযুক্ত

ইন্সট্রুমেন্ট সরঞ্জামের জন্য সাধারণত একাধিক বাহ্যিক ইন্টারফেসের প্রয়োজন হয়, তাই সামনের এবং পিছনের প্যানেলগুলি প্রকৃত ফাংশন অনুসারে CNC-মেশিন করা যেতে পারে।

মেশিনেবল:

· পাওয়ার ইন্টারফেস

· ইউএসবি ইন্টারফেস

· যোগাযোগ ইন্টারফেস

· ডেটা ইন্টারফেস

· সূচক আলোর গর্ত

· বোতামের ছিদ্র

· মাউন্টিং গর্ত

· অন্যান্য বিশেষ আকৃতির গর্ত

প্রযুক্তিগত বিশেষ উল্লেখ

কেন একটি 56 মিমি উচ্চতা চয়ন?

56 মিমি উচ্চতা অপেক্ষাকৃত জটিল অভ্যন্তরীণ কাঠামো সহ ইলেকট্রনিক সরঞ্জামের জন্য আরও উপযুক্ত।

যখন সরঞ্জাম অভ্যন্তর একযোগে বিবেচনা করা প্রয়োজন:

PCB + উপাদান + ইন্টারফেস + পাওয়ার সাপ্লাই + মাউন্টিং স্ট্রাকচার + সংযোগকারী তারগুলি

একটি নিম্ন-প্রোফাইল চ্যাসিস অভ্যন্তরীণ বিন্যাস সীমাবদ্ধ করতে পারে।

কাস্টম দৈর্ঘ্য এবং প্রস্থের মাধ্যমে সামগ্রিক সরঞ্জামের মাত্রা নিয়ন্ত্রণ করার সময় 56 মিমি নির্দিষ্ট উচ্চতা আরও যথেষ্ট অভ্যন্তরীণ স্থান প্রদান করতে পারে।

উপকরণ পণ্যগুলির জন্য, এই কাঠামোটি অভ্যন্তরীণ স্থান, সরঞ্জামের মাত্রা এবং কাঠামোগত সুরক্ষার মধ্যে ভারসাম্য অর্জন করতে পারে।

প্রযোজ্য ক্ষেত্র

এই মডেলটি যন্ত্র, পরীক্ষা, পরিমাপ এবং ইলেকট্রনিক সরঞ্জামগুলিতে ফোকাস করার জন্য সুপারিশ করা হয়।

1. ইলেকট্রনিক পরিমাপ যন্ত্র

পিসিবি, ডেটা ইন্টারফেস এবং অভ্যন্তরীণ ইলেকট্রনিক মডিউলগুলি ইনস্টল করার জন্য পরিমাপের সরঞ্জামগুলির জন্য উপযুক্ত।

সামনে এবং পিছনের প্যানেলগুলি পরীক্ষা ইন্টারফেস, পাওয়ার ইন্টারফেস, সূচক লাইট এবং অন্যান্য প্রয়োজনীয়তা অনুসারে মেশিন করা যেতে পারে।

2. পরীক্ষার সরঞ্জাম

কিছু পরীক্ষার মডিউল এবং ইলেকট্রনিক পরীক্ষার সরঞ্জামগুলির জন্য উপযুক্ত যার জন্য একটি স্বাধীন চ্যাসিস কাঠামো প্রয়োজন।

56 মিমি উচ্চতা অভ্যন্তরীণ সার্কিট এবং মডিউলগুলির জন্য অপেক্ষাকৃত পর্যাপ্ত মাউন্ট স্থান প্রদান করতে পারে।

3. ডেটা অধিগ্রহণের যন্ত্র

ডেটা অধিগ্রহণ সার্কিট, যোগাযোগ ইন্টারফেস এবং পাওয়ার মডিউলগুলিকে একীভূত করার জন্য প্রয়োজনীয় সরঞ্জামগুলির জন্য, চ্যাসিসের দৈর্ঘ্য এবং প্রস্থ PCB মাত্রা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

4. সংকেত প্রক্রিয়াকরণ এবং রূপান্তর সরঞ্জাম

ইলেকট্রনিক সরঞ্জামগুলির জন্য উপযুক্ত যা PCB, সংকেত ইন্টারফেস এবং অভ্যন্তরীণ প্রক্রিয়াকরণ মডিউলগুলি ইনস্টল করতে হবে।

অভ্যন্তরীণ কার্ড স্লটগুলি PCB অবস্থানের জন্য ব্যবহার করা যেতে পারে এবং মাউন্টিং খাঁজগুলি অন্যান্য অভ্যন্তরীণ কাঠামোগত অংশগুলির ফিক্সিংকে সমর্থন করতে পারে।

5. ডেস্কটপ ইন্সট্রুমেন্ট ইকুইপমেন্ট

ছোট ইলেকট্রনিক যন্ত্রগুলির জন্য যা ল্যাবরেটরি, ওয়ার্কবেঞ্চ বা সরঞ্জাম টেবিলে স্থাপন করা প্রয়োজন, 56 মিমি উচ্চতা সামগ্রিক কাঠামো কমপ্যাক্ট রাখার সময় তুলনামূলকভাবে যথেষ্ট অভ্যন্তরীণ মাউন্টিং স্থান প্রদান করতে পারে।

"মেডিকেল ইন্সট্রুমেন্টস" বা "সামরিক যন্ত্র" যার জন্য অতিরিক্ত শিল্প যোগ্যতা বা যাচাইকরণের প্রয়োজন হয় এমন নির্দিষ্ট ক্ষেত্রগুলির পরিবর্তে অফিসিয়াল ওয়েবসাইট রিলিজে "যন্ত্র, পরীক্ষা, ডেটা অধিগ্রহণ, সিগন্যাল প্রসেসিং" এর মতো অ্যাপ্লিকেশন নির্দেশাবলী ব্যবহার করার পরামর্শ দেওয়া হয়।

কাস্টমাইজযোগ্য আইটেম

উৎপাদন প্রক্রিয়া

গ্রাহক পণ্য অঙ্কন বা মাত্রা প্রয়োজনীয়তা প্রদান করে

↓

56 মিমি নির্দিষ্ট উচ্চতা নিশ্চিত করুন

↓

দৈর্ঘ্য, প্রস্থ এবং অভ্যন্তরীণ লেআউট নিশ্চিত করুন

↓

PCB, ইন্টারফেস এবং অভ্যন্তরীণ উপাদান নিশ্চিত করুন

↓

অ্যালুমিনিয়াম প্রোফাইল মেশিনিং

↓

দৈর্ঘ্য কাটা

↓

3-অক্ষ CNC মেশিনিং

↓

সামনে এবং পিছনের প্যানেল মেশিনিং

↓

পৃষ্ঠ চিকিত্সা

↓

মাত্রা এবং চেহারা পরিদর্শন

↓

চ্যাসিস সমাবেশ

↓

সমাপ্ত পণ্য পরিদর্শন

↓

কর্মশালা শো

প্যাকেজিং এবং শিপিং

গুণমান পরিদর্শন

পণ্যের প্রয়োজনীয়তা অনুসারে, নিম্নলিখিতগুলি করা যেতে পারে:

· প্রোফাইল চেহারা পরিদর্শন

· দৈর্ঘ্য মাত্রা পরিদর্শন

· CNC মেশিনিং মাত্রা পরিদর্শন

· গর্ত অবস্থান পরিদর্শন

· থ্রেড পরিদর্শন

· প্যানেলের মাত্রা এবং চেহারা পরিদর্শন

· সারফেস ট্রিটমেন্ট চেহারা পরিদর্শন

· সমাবেশ পরিদর্শন

· সমাপ্ত পণ্যের চেহারা পরিদর্শন

সুস্পষ্ট মাত্রিক সহনশীলতার প্রয়োজনীয়তা সহ পণ্যগুলির জন্য, গ্রাহকের অঙ্কন এবং প্রযুক্তিগত প্রয়োজনীয়তা অনুসারে পরিদর্শন করা যেতে পারে।

FAQ

প্রশ্ন ১. এই যন্ত্রের চ্যাসিসের উচ্চতা কি নির্দিষ্ট?

হ্যাঁ। এই মডেলের উচ্চতা 56 মিমিতে স্থির করা হয়েছে, যখন দৈর্ঘ্য এবং প্রস্থ কাস্টমাইজ করা যেতে পারে।

প্রশ্ন ২. চ্যাসি বিভিন্ন যন্ত্রের জন্য কাস্টমাইজ করা যেতে পারে?

হ্যাঁ। দৈর্ঘ্য এবং প্রস্থ পিসিবি মাত্রা, অভ্যন্তরীণ উপাদান, ইন্টারফেস বিন্যাস এবং সামগ্রিক সরঞ্জামের আকার অনুযায়ী কাস্টমাইজ করা যেতে পারে।

Q3. চ্যাসিসে কি অভ্যন্তরীণ পিসিবি স্লট আছে?

হ্যাঁ। অ্যালুমিনিয়াম এক্সট্রুশন কাঠামোতে PCB অবস্থান এবং ইনস্টলেশনের জন্য একটি অভ্যন্তরীণ PCB স্লট রয়েছে।

Q4. অভ্যন্তরীণ মডিউল কি চ্যাসিসের ভিতরে ইনস্টল করা যেতে পারে?

হ্যাঁ। অভ্যন্তরীণ মাউন্টিং খাঁজগুলি PCB, ইলেকট্রনিক মডিউল, বন্ধনী এবং অন্যান্য কাঠামোগত উপাদানগুলি ইনস্টল করার জন্য ব্যবহার করা যেতে পারে।

প্রশ্ন 5. সামনে এবং পিছনের প্যানেল কাস্টমাইজ করা যাবে?

হ্যাঁ। প্যানেলগুলি প্রয়োজনীয় ইন্টারফেস, বোতাম, সূচক, মাউন্টিং হোল এবং অন্যান্য খোলার অনুযায়ী CNC মেশিন করা যেতে পারে।

প্রশ্ন ৬. অ্যালুমিনিয়াম চ্যাসিস কি তাপ অপচয় প্রদান করে?

অ্যালুমিনিয়াম এক্সট্রুশন গঠন একটি তাপ অপচয় পথ প্রদান করে। নির্দিষ্ট তাপীয় প্রয়োজনীয়তার জন্য, নকশাটি উপাদান শক্তি এবং অভ্যন্তরীণ বিন্যাস অনুযায়ী মূল্যায়ন করা উচিত।

প্রশ্ন ৭. চ্যাসিস রঙ কাস্টমাইজ করা যাবে?

হ্যাঁ। সারফেস ফিনিস এবং রঙ পণ্যের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

প্রশ্ন ৮. আপনি কি সিএনসি মেশিনিং ক্ষমতা প্রদান করেন?

Boyuan প্রধানত অ্যালুমিনিয়াম যন্ত্র চ্যাসিস এবং সম্পর্কিত উপাদানগুলির জন্য 3-অক্ষ CNC মেশিনিং প্রদান করে।
