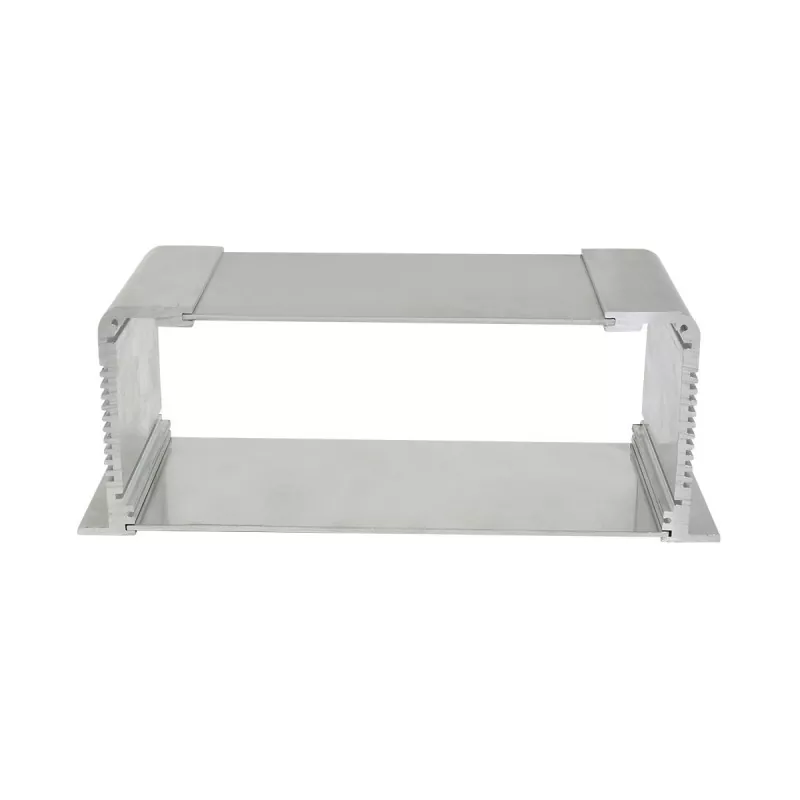

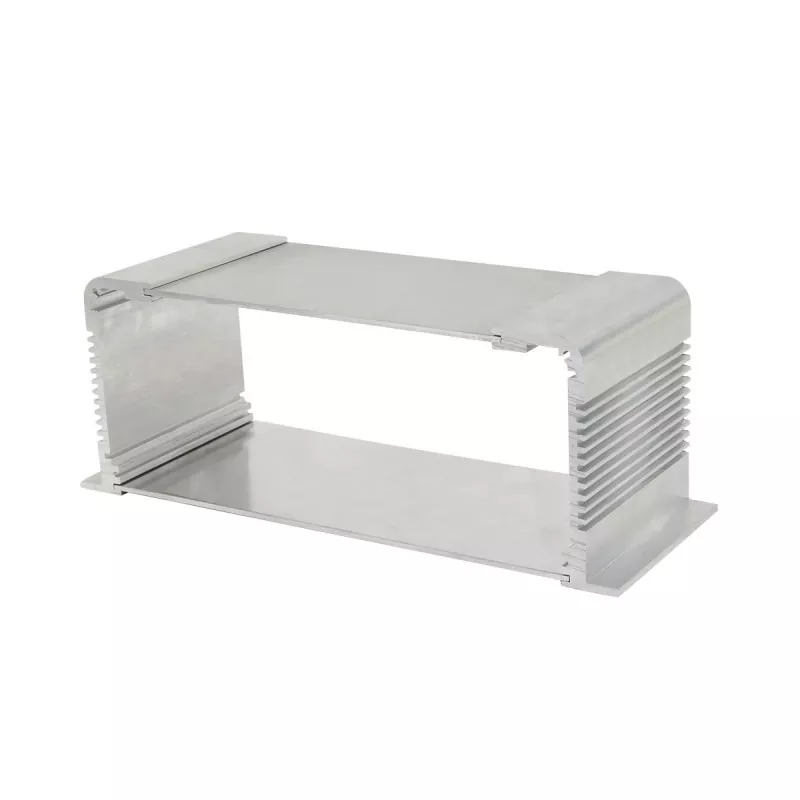

73.5 মিমি এক্সট্রুড অ্যালুমিনিয়াম ইন্ডাস্ট্রিয়াল ইলেকট্রনিক্স চ্যাসিস

73.5mm এক্সট্রুড অ্যালুমিনিয়াম ইন্ডাস্ট্রিয়াল ইলেকট্রনিক্স চ্যাসিস একটি অ্যালুমিনিয়াম প্রোফাইল কাঠামো গ্রহণ করে। চ্যাসিসের উচ্চতা 73.5mm এ স্থির করা হয়েছে, এবং দৈর্ঘ্য এবং প্রস্থ সরঞ্জামের অভ্যন্তরীণ স্থান, PCB মাত্রা এবং মাউন্টিং প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে। সামনের এবং পিছনের প্যানেলগুলি সরঞ্জাম ইন্টারফেস এবং অপারেশন প্রয়োজনীয়তা অনুসারে CNC-মেশিন করা যেতে পারে, ইন্টারফেস খোলা, মাউন্টিং হোল, থ্রেডেড হোল এবং অন্যান্য কাঠামো সহ, যাতে চ্যাসিগুলি নির্দিষ্ট ইলেকট্রনিক সরঞ্জামের সাথে মেলে।

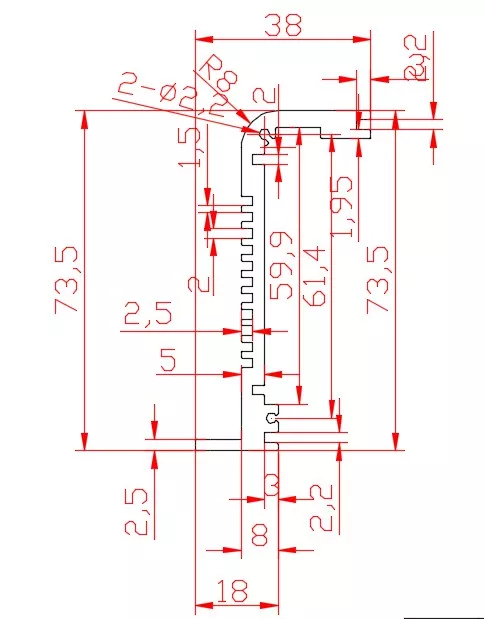

পণ্যের কাঠামো

মূল সুবিধা

1. 73.5 মিমি নির্দিষ্ট উচ্চতা, আরও জটিল অভ্যন্তরীণ কাঠামোর জন্য উপযুক্ত

লো-প্রোফাইল চ্যাসিস যেমন 30mm এবং 35mm-এর সাথে তুলনা করে, 73.5mm উচ্চতা আরও যথেষ্ট উল্লম্ব মাউন্ট করার জায়গা দেয় এবং আরও অভ্যন্তরীণ ইলেকট্রনিক উপাদানগুলিকে মিটমাট করতে পারে।

এটি বিশেষত শিল্প ইলেকট্রনিক সরঞ্জামগুলির জন্য উপযুক্ত যা একই সাথে PCB, বৈদ্যুতিক উপাদান, সংযোগকারী এবং অভ্যন্তরীণ ক্যাবলিং ইনস্টল করতে হবে।

2. দৈর্ঘ্য এবং প্রস্থ প্রয়োজন অনুযায়ী কাস্টমাইজযোগ্য

পণ্যের উচ্চতা 73.5 মিমিতে স্থির করা হয়েছে, তবে দৈর্ঘ্য এবং প্রস্থ গ্রাহকের সরঞ্জামের মাত্রা অনুযায়ী ডিজাইন করা যেতে পারে।

উপযুক্ত চ্যাসিস দৈর্ঘ্য এবং প্রস্থ অনুযায়ী নির্ধারণ করা যেতে পারে:

· PCB মাত্রা

· অভ্যন্তরীণ কম্পোনেন্ট লেআউট

· ইন্টারফেসের অবস্থান

· মাউন্ট করার জায়গা

· সামগ্রিক সরঞ্জামের মাত্রা

3. অন্তর্নির্মিত PCB কার্ড স্লট

পিসিবি কার্ড স্লটগুলি চেসিসের ভিতরে ডিজাইন করা যেতে পারে যাতে সার্কিট বোর্ডগুলির অবস্থান এবং সমর্থন প্রদান করা যায়, যাতে পিসিবিকে চ্যাসিসের ভিতরে আরও স্থিরভাবে মাউন্ট করা যায়।

একাধিক PCB সমন্বিত শিল্প ইলেকট্রনিক সরঞ্জামের জন্য বা নির্দিষ্ট সার্কিট বোর্ড অবস্থানের প্রয়োজন, এই কাঠামো বিশেষভাবে সুবিধাজনক।

4. সুবিধাজনক কম্পোনেন্ট লেআউটের জন্য অভ্যন্তরীণ মাউন্টিং খাঁজ

অভ্যন্তরীণ মাউন্টিং খাঁজগুলি বিভিন্ন ইলেকট্রনিক উপাদান মাউন্ট বা ঠিক করতে ব্যবহৃত সরঞ্জামের অভ্যন্তরীণ কাঠামোর সাথে সমন্বয় করে ডিজাইন করা যেতে পারে।

একটি সাধারণ ক্যাভিটি-টাইপ চ্যাসিসের সাথে তুলনা করে, এই কাঠামোটি অভ্যন্তরীণ মডুলার লেআউটের প্রয়োজন ইলেকট্রনিক সরঞ্জামগুলির জন্য আরও উপযুক্ত।

5. অ্যালুমিনিয়াম প্রোফাইল কাঠামো কাঠামোগত সমর্থন এবং তাপ অপচয়ের ভারসাম্য বজায় রাখে

অ্যালুমিনিয়াম প্রোফাইলের ভাল কাঠামোগত শক্তি এবং তাপ পরিবাহিতা রয়েছে এবং অভ্যন্তরীণ তাপ সঞ্চালনে সহায়তা করার সময় ইলেকট্রনিক সরঞ্জামগুলির জন্য কাঠামোগত সমর্থন হিসাবে কাজ করতে পারে।

শিল্প ইলেকট্রনিক সরঞ্জামগুলির জন্য যা দীর্ঘ সময়ের জন্য কাজ করতে হবে, সংশ্লিষ্ট তাপ অপচয় স্ট্রাকচারগুলি অভ্যন্তরীণ উপাদান বিন্যাসের সাথে একত্রে ডিজাইন করা যেতে পারে।

6. সামনে এবং পিছনের প্যানেল CNC-মেশিন করা যেতে পারে

সরঞ্জাম ইন্টারফেস এবং অপারেশন প্রয়োজনীয়তা অনুযায়ী, সামনে এবং পিছনের প্যানেলগুলি সিএনসি-মেশিন করা যেতে পারে, যার মধ্যে রয়েছে:

· ইন্টারফেস খোলা

· মাউন্টিং গর্ত

থ্রেডেড গর্ত

· বোতামের ছিদ্র

· সূচক আলোর গর্ত

· ডিসপ্লে এরিয়া

· অন্যান্য কাস্টম খোলা

এটি চ্যাসিসকে প্রকৃত ইলেকট্রনিক সরঞ্জামের ইন্টারফেস বিন্যাসের সাথে মেলে।

প্রযুক্তিগত বিশেষ উল্লেখ

কেন একটি 73.5 মিমি উচ্চতা চয়ন করুন?

73.5 মিমি কেবল চ্যাসিসের উচ্চতা বৃদ্ধি নয়, তবে আরও জটিল অভ্যন্তরীণ কাঠামো সহ শিল্প ইলেকট্রনিক সরঞ্জামগুলির জন্য আরও উপযুক্ত।

নিম্ন-উচ্চতার অ্যালুমিনিয়াম প্রোফাইল চ্যাসিসের সাথে তুলনা করে, 73.5 মিমি এক্সট্রুড অ্যালুমিনিয়াম ইন্ডাস্ট্রিয়াল ইলেকট্রনিক্স চ্যাসিস অ্যালুমিনিয়াম প্রোফাইল চ্যাসিসের কাঠামোগত রূপ পরিবর্তন না করে, নিম্নলিখিত ডিজাইনগুলির জন্য আরও স্থান প্রদান করে আরও যথেষ্ট অভ্যন্তরীণ উল্লম্ব স্থান প্রদান করতে পারে:

· একাধিক PCB-এর সম্মিলিত মাউন্টিং

· পিসিবি এবং অন্যান্য ইলেকট্রনিক মডিউলগুলির একযোগে মাউন্টিং

· আরো সংযোগকারী এবং ইন্টারফেস

· অভ্যন্তরীণ তারের রাউটিং

· ইলেকট্রনিক উপাদানগুলির মধ্যে স্থানিক বিন্যাস

· অভ্যন্তরীণ মাউন্টিং বন্ধনী

· ইলেক্ট্রনিক উপাদানগুলির জন্য একটি নির্দিষ্ট তাপ অপচয় করার স্থান প্রয়োজন

অতএব, এই 73.5 মিমি চ্যাসি আরও কার্যকরী মডিউল এবং আরও জটিল অভ্যন্তরীণ কাঠামো সহ শিল্প ইলেকট্রনিক সরঞ্জামগুলির জন্য আরও উপযুক্ত।

প্রযোজ্য ক্ষেত্র

70 মিমি ইন্ডাস্ট্রিয়াল কন্ট্রোল চ্যাসিসের সাথে তুলনা করে, এই 73.5 মিমি প্রোডাক্টটি "ইন্ডাস্ট্রিয়াল কন্ট্রোল" এর মধ্যেই সীমাবদ্ধ নয়, তবে শিল্প ইলেকট্রনিক সরঞ্জামের জন্য একটি সাধারণ-উদ্দেশ্য চ্যাসিস প্ল্যাটফর্ম হিসাবে আরও উপযুক্ত।

1. শিল্প ইলেকট্রনিক নিয়ন্ত্রণ সরঞ্জাম

অভ্যন্তরীণভাবে কন্ট্রোল বোর্ড, ইন্টারফেস মডিউল এবং একাধিক ইলেকট্রনিক উপাদান ধারণকারী শিল্প ইলেকট্রনিক সরঞ্জামের জন্য উপযুক্ত।

73.5 মিমি অভ্যন্তরীণ উচ্চতা নিয়ন্ত্রণ বোর্ড এবং অন্যান্য উপাদানগুলির জন্য আরো পর্যাপ্ত মাউন্ট স্থান প্রদান করতে পারে।

2. শিল্প তথ্য অধিগ্রহণ এবং প্রক্রিয়াকরণ সরঞ্জাম

ডেটা অধিগ্রহণ, সংকেত প্রক্রিয়াকরণ, ডেটা যোগাযোগ এবং অনুরূপ সরঞ্জামের জন্য উপযুক্ত।

পিসিবি, ইন্টারফেস মডিউল এবং অভ্যন্তরীণ সংযোগ কাঠামো ইনস্টল করার জন্য প্রয়োজনীয় সরঞ্জামগুলির জন্য, চ্যাসিসের দৈর্ঘ্য এবং প্রস্থ PCB মাত্রা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

3. শিল্প যোগাযোগ সরঞ্জাম

শিল্প যোগাযোগ, ইন্টারফেস রূপান্তর, এবং যোগাযোগ নিয়ন্ত্রণ ইলেকট্রনিক সরঞ্জাম জন্য উপযুক্ত।

সামনে এবং পিছনের প্যানেলগুলি RJ45, সিরিয়াল পোর্ট, যোগাযোগ ইন্টারফেস এবং অন্যান্য সংযোগকারীর বিন্যাস অনুসারে কাস্টম-মেশিন করা যেতে পারে।

4. অটোমেশন ইকুইপমেন্ট ইলেকট্রনিক মডিউল

একটি স্বাধীন ইলেকট্রনিক নিয়ন্ত্রণ মডিউল বা অটোমেশন সরঞ্জাম ফাংশন মডিউল চ্যাসিস হিসাবে পরিবেশন করতে পারেন.

অভ্যন্তরীণ কার্ড স্লট এবং মাউন্টিং গ্রুভগুলি বিভিন্ন ইলেকট্রনিক উপাদানগুলিকে সরঞ্জামের কাঠামো অনুসারে সাজাতে সাহায্য করতে পারে।

5. সিগন্যাল প্রসেসিং এবং ইলেকট্রনিক মডিউল

সিগন্যাল প্রসেসিং সরঞ্জামগুলির জন্য উপযুক্ত যা অভ্যন্তরীণভাবে একাধিক ইলেকট্রনিক মডিউল, PCB এবং সংযোগকারী ইনস্টল করতে হবে।

নিম্ন-উচ্চতার চেসিসের তুলনায়, 73.5 মিমি আরও অভ্যন্তরীণ স্থান প্রদান করতে পারে, আরও জটিল মডিউল সংমিশ্রণকে সহজতর করে।

6. ইন্ডাস্ট্রিয়াল ইলেকট্রনিক ইন্সট্রুমেন্ট ইকুইপমেন্ট

যে সরঞ্জামগুলির জন্য সার্কিট বোর্ড, ইন্টারফেস এবং অভ্যন্তরীণ ইলেকট্রনিক উপাদানগুলিকে একটি স্বাধীন চেসিসে একত্রিত করতে হবে, ডিভাইসের একীকরণ কাস্টম দৈর্ঘ্য এবং প্রস্থ এবং প্যানেল খোলার মাধ্যমে অর্জন করা যেতে পারে।

কাস্টমাইজযোগ্য আইটেম

3-অক্ষ CNC মেশিনিং ক্ষমতা

Boyuan হার্ডওয়্যার বর্তমানে 3-অক্ষ CNC মেশিনিং ব্যবহার করে এবং অ্যালুমিনিয়াম প্রোফাইল এবং প্যানেলে সংশ্লিষ্ট নির্ভুল মেশিনিং করতে পারে।

পণ্য অঙ্কন অনুযায়ী, নিম্নলিখিত সঞ্চালিত করা যেতে পারে:

· CNC খোলা

· মাউন্টিং হোল মেশিনিং

· থ্রেডেড হোল মেশিনিং

· কাউন্টারসঙ্ক গর্ত

· কাউন্টারবোর গর্ত

· ইন্টারফেস এরিয়া মেশিনিং

· বোতামের ছিদ্র মেশিনিং

· ইন্ডিকেটর লাইট হোল মেশিনিং

· ডিসপ্লে এরিয়া মেশিনিং

· লোগো এবং মার্কিং মেশিনিং

· অন্যান্য প্যানেল স্ট্রাকচারাল মেশিনিং

একাধিক ইন্টারফেস বা জটিল প্যানেল লেআউট প্রয়োজন এমন শিল্প ইলেকট্রনিক সরঞ্জামের জন্য, প্রকৃত অঙ্কন অনুযায়ী মেশিনিং করা যেতে পারে।

উৎপাদন প্রক্রিয়া

পণ্য অঙ্কন → 73.5 মিমি নির্দিষ্ট উচ্চতা নিশ্চিত করুন → দৈর্ঘ্য/প্রস্থ নিশ্চিত করুন → পিসিবি এবং অভ্যন্তরীণ কাঠামো নিশ্চিত করুন → অ্যালুমিনিয়াম প্রোফাইল মেশিনিং → ফিক্সড-লেন্থ কাটিং → 3-অক্ষ সিএনসি মেশিনিং → সামনে এবং পিছনের প্যানেল মেশিনিং → সারফেস ট্রিটমেন্ট → অ্যাসেম্বলি এবং পরিদর্শন → পণ্যের পরিমাপ প্যাকেজিং

আনুষ্ঠানিক উত্পাদন আগে, নিম্নলিখিত গ্রাহক অঙ্কন অনুযায়ী নিশ্চিত করা যেতে পারে:

· চ্যাসিস বাহ্যিক মাত্রা

· PCB মাত্রা

· কার্ড স্লট অবস্থান

· অভ্যন্তরীণ মাউন্টিং অবস্থান

· সামনের এবং পিছনের প্যানেল ইন্টারফেস

· মাউন্ট করার পদ্ধতি

· তাপ অপচয়ের গঠন

· সারফেস ট্রিটমেন্ট এবং রঙ

এটি পরবর্তী সমাবেশের সময় কাঠামোগত অমিল সমস্যাগুলি হ্রাস করে।

গুণমান পরিদর্শন

পণ্য উত্পাদনের সময়, প্রকৃত প্রয়োজনীয়তা অনুযায়ী নিম্নলিখিতগুলি করা যেতে পারে:

· চেহারা পরিদর্শন

· দৈর্ঘ্য, প্রস্থ, এবং উচ্চতা পরিদর্শন

· CNC মেশিনিং মাত্রা পরিদর্শন

· গর্ত অবস্থান পরিদর্শন

· থ্রেড পরিদর্শন

· প্যানেল সমাবেশ পরিদর্শন

· সারফেস ট্রিটমেন্ট পরিদর্শন

· সমাপ্ত পণ্য সমাবেশ পরিদর্শন

চ্যাসিসের মাত্রা, পিসিবি মাউন্টিং স্ট্রাকচার, ইন্টারফেস পজিশন এবং অ্যাসেম্বলি ফিট পরীক্ষা করার উপর ফোকাস করা হয়।

কর্মশালা শো

FAQ

প্রশ্ন 1: 73.5 মিমি কি চ্যাসিসের নির্দিষ্ট উচ্চতা?

হ্যাঁ। এই সিরিজের উচ্চতা একটি নির্দিষ্ট 73.5 মিমি, এবং দৈর্ঘ্য এবং প্রস্থ সরঞ্জামের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

প্রশ্ন 2: দৈর্ঘ্য এবং প্রস্থ কাস্টমাইজ করা যেতে পারে?

হ্যাঁ। দৈর্ঘ্য এবং প্রস্থ পিসিবি মাত্রা, অভ্যন্তরীণ ইলেকট্রনিক উপাদান এবং সামগ্রিক সরঞ্জাম মাত্রা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

প্রশ্ন 3: চ্যাসিসে কি অভ্যন্তরীণ PCB কার্ড স্লট আছে?

হ্যাঁ। পণ্যের কাঠামো PCB কার্ড স্লট দিয়ে সরবরাহ করা হয়, যা প্রকৃত PCB মাত্রা এবং মাউন্টিং পদ্ধতি অনুসারে মিলিত হতে পারে।

প্রশ্ন 4: একাধিক ইলেকট্রনিক মডিউল ভিতরে ইনস্টল করা যেতে পারে?

হ্যাঁ। 73.5 মিমি অভ্যন্তরীণ স্থান তুলনামূলকভাবে যথেষ্ট, এমন সরঞ্জামগুলির জন্য উপযুক্ত যা একাধিক PCB, ইলেকট্রনিক মডিউল, সংযোগকারী এবং অভ্যন্তরীণ ক্যাবলিং ইনস্টল করতে হবে।

প্রশ্ন 5: সামনে এবং পিছনের প্যানেলে ইন্টারফেস মেশিন করা যেতে পারে?

হ্যাঁ। সামনের এবং পিছনের প্যানেলগুলি 3-অক্ষ CNC এর মাধ্যমে ইন্টারফেস গর্ত, মাউন্টিং হোল, থ্রেডেড হোল, বোতামের গর্ত, নির্দেশক আলোর গর্ত এবং অন্যান্য কাঠামোর সাথে মেশিন করা যেতে পারে।

প্রশ্ন 6: 73.5 মিমি এক্সট্রুডেড অ্যালুমিনিয়াম ইন্ডাস্ট্রিয়াল ইলেকট্রনিক্স চ্যাসি কি বিভিন্ন রঙে তৈরি করা যেতে পারে?

হ্যাঁ। অ্যালুমিনিয়াম অংশের রঙ পণ্য প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে, এবং নির্দিষ্ট পৃষ্ঠ চিকিত্সা সমাধান প্রকল্পের প্রয়োজনীয়তা অনুযায়ী নিশ্চিত করা যেতে পারে।

প্রশ্ন 7: আপনার সিএনসি কয়টি অক্ষ?

বর্তমানে, 3-অক্ষ CNC মেশিনিং প্রধানত ব্যবহৃত হয়।

প্রশ্ন 8: আমার পিসিবি অঙ্কন অনুযায়ী চ্যাসিস কাস্টমাইজ করা যেতে পারে?

চ্যাসিসের দৈর্ঘ্য, প্রস্থ, কার্ড স্লট এবং মাউন্টিং স্ট্রাকচারগুলি পণ্যের অঙ্কন, PCB মাত্রা এবং গ্রাহকের দ্বারা প্রদত্ত অভ্যন্তরীণ মাউন্টিং প্রয়োজনীয়তা অনুসারে নিশ্চিত করা যেতে পারে।
